본질적으로 기계식 단조 프레스는 모터의 지속적인 회전 운동을 강력한 왕복 직선 운동으로 변환하여 작동합니다. 이러한 변환은 기계식 구동계를 통해 이루어지며, 여기서 대형 플라이휠이 운동 에너지를 저장했다가 클러치와 크랭크축을 통해 전달되어 램을 엄청난 힘으로 아래로 구동합니다. 전체 과정은 정밀하게 설계된 에너지 저장 및 방출 순서입니다.
기계식 프레스의 정의 원리는 크랭크축 메커니즘을 사용하여 고정된 행정 길이로 빠르고 높은 충격력을 전달하는 것입니다. 이는 대량 생산에 매우 빠르고 반복 가능하게 만들지만, 다른 유형의 프레스에 비해 유연성이 제한됩니다.

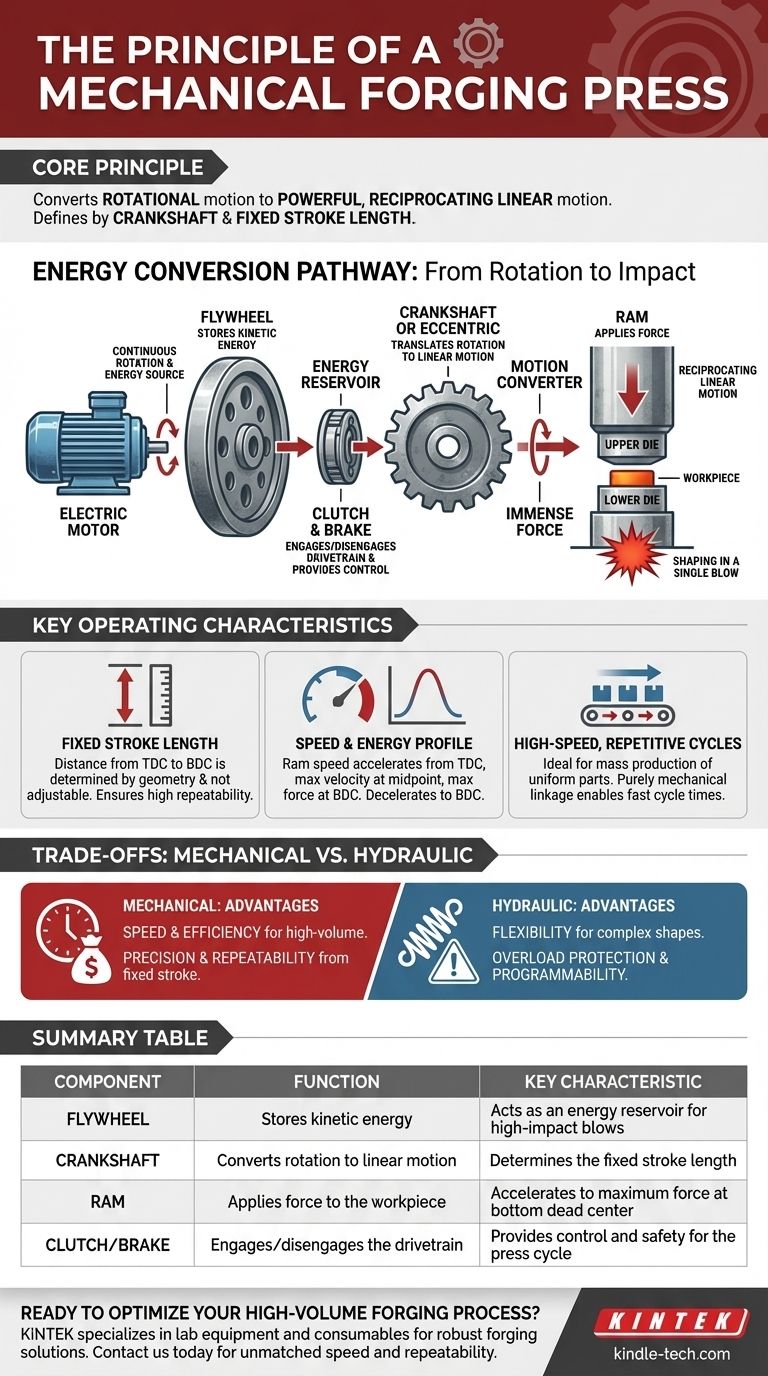

에너지 변환 경로: 회전에서 충격까지
원리를 제대로 이해하려면 기계의 핵심 구성 요소를 통한 에너지 흐름을 따라가야 합니다.
원동기: 전기 모터
모든 것은 고출력 전기 모터에서 시작됩니다. 모터의 유일한 임무는 지속적으로 작동하여 무거운 플라이휠을 회전시키고 전체 시스템의 일정한 에너지원으로 작용하는 것입니다.
에너지 저장소: 플라이휠
플라이휠은 고속으로 회전하는 거대하고 무거운 바퀴입니다. 주요 기능은 운동 에너지를 저장하는 것입니다. 저장된 이 에너지는 프레스가 충격 순간에 모터가 직접 제공할 수 있는 것보다 훨씬 큰 힘을 전달할 수 있도록 합니다.
제어 메커니즘: 클러치 및 브레이크
클러치는 회전하는 플라이휠을 구동계의 나머지 부분과 맞물려 프레스 행정을 시작하는 중요한 연결 고리입니다. 클러치가 분리되면 브레이크가 걸려 램의 움직임을 멈추게 하며, 일반적으로 행정 상단에서 멈춰 안전과 제어를 보장합니다.
운동 변환기: 크랭크축 또는 편심 기어
이것이 기계의 심장입니다. 맞물린 클러치에서 나오는 회전 에너지는 크랭크축 또는 편심 기어를 돌립니다. 자동차 엔진의 크랭크축과 매우 유사하게, 이 구성 요소는 순수한 회전을 램의 상하(직선) 운동으로 변환합니다.
힘 적용기: 램 및 다이
램(슬라이드라고도 함)은 상부 단조 다이를 고정하는 움직이는 부품입니다. 크랭크축에 의해 구동되어 고정된 하부 다이에 놓인 공작물(가열된 금속 빌렛)을 단 한 번의 강력한 충격으로 성형하면서 고정된 경로를 따라 내려갑니다.
주요 작동 특성
프레스의 기계적 특성은 고유한 성능 프로필을 결정합니다.
고정된 행정 길이
램이 가장 높은 지점(상사점)에서 가장 낮은 지점(하사점)까지 이동하는 거리는 크랭크축의 물리적 형상에 의해 결정됩니다. 이 고정된 행정 길이는 작동 중에 조정할 수 없으며, 이는 높은 반복성을 보장합니다.
속도 및 에너지 프로필
램의 속도는 일정하지 않습니다. 행정 상단에서 가속하여 중간 지점에서 최대 속도에 도달하고, 하단에 접근함에 따라 감속하여 0이 됩니다. 결과적으로 최대 정격 톤수는 행정의 하사점(BDC) 또는 그 근처에서만 사용할 수 있습니다.
고속, 반복 사이클
순수한 기계적 연결을 통해 매우 빠르고 일관된 사이클 시간을 허용합니다. 이로 인해 기계식 프레스는 수백만 개의 동일한 부품이 필요한 대량 생산을 위한 확실한 선택이 됩니다.
트레이드오프 이해: 기계식 대 유압식
어떤 기술도 모든 응용 분야에 완벽하지 않습니다. 트레이드오프를 이해하는 것은 적절한 장비 선택에 매우 중요합니다.
장점: 속도 및 효율성
비교적 단순한 부품의 대량 생산의 경우, 기계식 프레스는 유압식 프레스보다 부품당 훨씬 빠르고 에너지 효율적입니다.
장점: 정밀도 및 반복성
고정된 행정은 모든 부품이 치수적으로 동일한 조건에서 단조됨을 보장하여 탁월한 일관성과 엄격한 공차를 가져옵니다.
제한 사항: 유연성 부족
고정된 행정과 전체 힘이 하단에서만 제공된다는 사실은 기계식 프레스를 긴 프레스, 가변 힘 제어 또는 압력 하에서 연장된 "체류" 시간이 필요한 작업에 부적합하게 만듭니다.
제한 사항: 과부하 위험
프레스는 기계적 사이클을 완료하도록 설계되었기 때문에 너무 큰 공작물이나 잘못된 다이 설정은 극심한 톤수를 발생시켜 다이나 프레스 자체에 치명적인 손상을 초래할 수 있습니다. 유압 시스템의 내장된 과부하 보호 기능이 부족합니다.
목표에 맞는 올바른 선택
올바른 프레스 기술을 선택하는 것은 전적으로 제조 목표에 달려 있습니다.
- 균일한 부품의 대량 생산에 중점을 둔 경우: 기계식 프레스는 비교할 수 없는 속도, 에너지 효율성 및 반복성으로 인해 이상적인 선택입니다.
- 복잡한 형상이나 깊은 드로잉을 위한 공정 유연성에 중점을 둔 경우: 유압식 프레스가 우수합니다. 힘과 속도를 전체 행정 동안 정밀하게 제어할 수 있기 때문입니다.
- 과부하 위험을 줄이고 프로그래밍 가능성을 얻는 데 중점을 둔 경우: 최신 서보 구동식 프레스는 기계식 프레스의 속도와 유압식 프레스의 프로그래밍 가능한 제어를 결합한 하이브리드 솔루션을 제공합니다.
이 핵심 원리를 이해하면 올바른 도구를 선택하고 보다 효과적이고 효율적인 단조 공정을 설계할 수 있습니다.
요약표:
| 구성 요소 | 기능 | 주요 특성 |
|---|---|---|
| 플라이휠 | 운동 에너지 저장 | 고충격 타격을 위한 에너지 저장소 역할 |
| 크랭크축 | 회전을 직선 운동으로 변환 | 고정된 행정 길이 결정 |
| 램 | 공작물에 힘 적용 | 하사점에서 최대 힘으로 가속 |
| 클러치/브레이크 | 구동계 맞물림/분리 | 프레스 사이클에 대한 제어 및 안전 제공 |
