본질적으로 반응성 스퍼터링은 표준 스퍼터링 환경에 반응성 가스를 도입하여 화합물 재료를 생성하는 박막 증착 공정입니다. 이 방법은 단순히 타겟에서 순수한 금속을 증착하는 대신, 산소나 질소와 같은 가스를 사용하여 화학 반응을 유도함으로써 스퍼터링된 금속 원자를 기판 표면의 산화물 또는 질화물 박막으로 변환시킵니다.
반응성 스퍼터링의 핵심 원리는 타겟에 있는 것을 증착하는 것이 아니라, 그 과정에서 새로운 재료를 생성하는 것입니다. 비활성 스퍼터링 가스와 반응성 가스의 혼합을 정밀하게 제어함으로써, 단순한 금속 타겟으로부터 고품질의 화합물 박막을 형성할 수 있습니다.

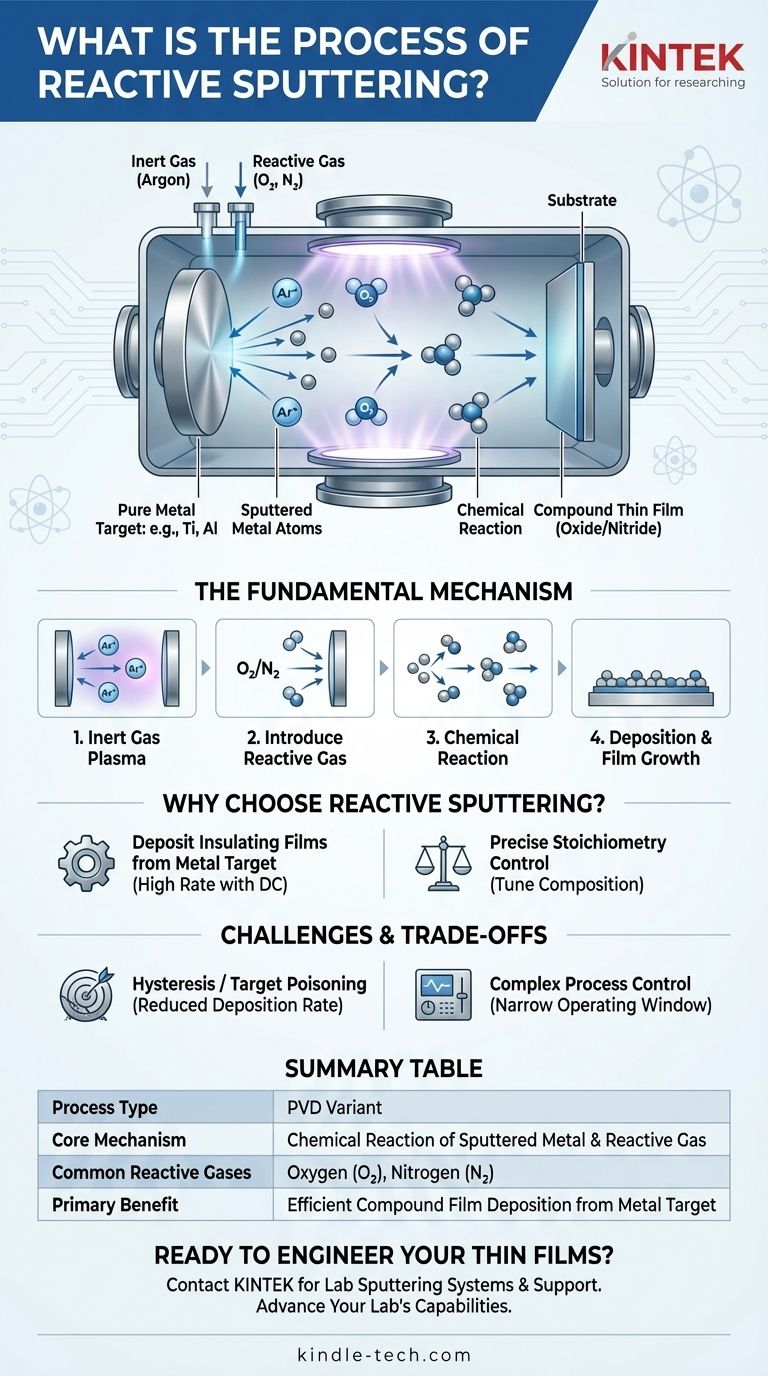

근본적인 메커니즘: 금속에서 화합물로
반응성 스퍼터링은 표준 물리 기상 증착(PVD) 기술의 강력한 변형입니다. 이 공정은 진공 챔버 내에서 일어나며 최종 박막을 구축하기 위해 여러 단계로 구성됩니다.
비활성 가스(아르곤)의 역할
먼저, 진공 챔버를 매우 낮은 압력으로 펌핑합니다. 그런 다음 가장 일반적으로 사용되는 비활성 가스인 아르곤(Ar)이 주입됩니다. 고전압을 가하면 에너지를 받은 양전하를 띤 아르곤 이온을 포함하는 물질 상태인 플라즈마가 생성됩니다.
이 아르곤 이온은 순수한 원료 물질(예: 티타늄, 알루미늄, 실리콘)로 만들어진 판인 타겟을 향해 가속됩니다. 이 이온들의 충돌은 스퍼터링이라고 불리는 과정을 통해 타겟의 원자를 물리적으로 튕겨냅니다.
반응성 가스의 도입
이것이 반응성 스퍼터링을 정의하는 단계입니다. 두 번째 반응성 가스—일반적으로 산소(O₂) 또는 질소(N₂)—가 아르곤과 함께 챔버에 신중하게 도입됩니다.
이 가스의 유량은 결정적인 제어 변수입니다. 이는 최종 박막의 특성과 조성을 결정합니다.
화학 반응 및 증착
스퍼터링된 금속 원자가 타겟에서 기판으로 이동하면서 반응성 가스 분자와 화학적으로 반응합니다. 이 반응은 타겟과 기판 사이의 공간 또는 기판 표면 자체에서 일어날 수 있습니다.
예를 들어, 스퍼터링된 티타늄 원자는 질소 가스와 반응하여 질화티타늄(TiN)을 형성합니다. 결과적으로 생성된 화합물 분자는 실리콘 웨이퍼나 공구강과 같은 기판에 응축되어 원래의 금속 타겟과는 완전히 다른 특성을 가진 박막을 형성합니다.
반응성 스퍼터링을 선택하는 이유
엔지니어와 과학자들은 다른 증착 기술로는 덜 효과적으로 처리되는 특정 문제를 해결하기 위해 이 방법을 선택합니다. 그 이점은 주로 재료의 유연성과 공정 효율성과 관련이 있습니다.
금속 타겟으로부터 절연체 박막 증착
산화알루미늄(Al₂O₃) 또는 질화규소(Si₃N₄)와 같은 많은 유용한 화합물 박막은 전기 절연체입니다. 이러한 "유전체" 재료를 세라믹 타겟에서 직접 스퍼터링하는 것은 가능하지만, 값비싼 고주파(RF) 전원 공급 장치가 필요하며 종종 매우 낮은 증착 속도를 초래합니다.
반응성 스퍼터링은 영리한 해결책을 제공합니다. 더 저렴하고 효율적인 직류(DC) 전원 공급 장치를 사용하여 전도성 금속 타겟(알루미늄 또는 실리콘 등)을 스퍼터링하는 동시에 반응성 가스가 원하는 절연 박막을 형성하도록 할 수 있습니다.
정확한 화학량론 달성
이 공정은 증착된 박막의 화학적 구성, 즉 화학량론(stoichiometry)에 대한 탁월한 제어를 제공합니다. 반응성 가스의 분압을 신중하게 조정함으로써 광범위한 스펙트럼의 재료를 생성할 수 있습니다.
이를 통해 화학량론 이하의 박막, 완전한 화학량론적 박막, 또는 심지어 두께에 따라 조성이 변하는 복잡한 경사층(graded layers)을 만들 수 있습니다.
상충 관계 및 과제 이해
반응성 스퍼터링은 강력하지만, 성공적이고 반복 가능한 결과를 얻기 위해 신중한 관리가 필요한 중요한 상충 관계를 가진 복잡한 공정입니다.
"이력 현상(Hysteresis Effect)"과 타겟 피독(Poisoning)
가장 중요한 과제는 이력 현상 또는 타겟 피독(target poisoning)으로 알려진 현상입니다. 반응성 가스의 유량이 너무 높으면, 반응성 가스가 스퍼터링 타겟 표면 자체에 화합물 층을 형성하기 시작합니다.
산화되거나 질화된 타겟 표면은 순수한 금속 표면보다 훨씬 느리게 스퍼터링됩니다. 이는 증착 속도의 갑작스럽고 극적인 감소로 이어집니다. 공정을 관리하여 타겟이 완전히 피독되지 않으면서 고속의 "금속 모드"를 유지하는 것이 핵심적인 운영 기술입니다.
공정 제어의 복잡성
반응성 스퍼터링의 최적 범위는 종종 매우 좁습니다. 이 공정은 펌핑 속도, 가스 유량 및 플라즈마 전력 간의 균형에 매우 민감합니다. 안정적이고 반복 가능한 증착 속도를 달성하려면 공정을 실시간으로 모니터링하는 정교한 피드백 제어 시스템이 필요합니다.
다른 방법 대비 증착 속도
금속 타겟으로부터의 반응성 스퍼터링은 일반적으로 세라믹 타겟을 RF 스퍼터링하는 것보다 빠르지만, 비반응성 공정에서 순수 금속을 스퍼터링하는 것보다는 본질적으로 느립니다. 화학 반응 자체가 박막 성장에 기여했을 입자와 에너지를 소모하기 때문입니다.
목표에 맞는 올바른 선택
증착 방법을 선택하는 것은 최종 박막에 필요한 특성에 전적으로 달려 있습니다. 반응성 스퍼터링은 화합물 재료를 만드는 데 사용되는 전문적인 도구입니다.
- 고속으로 유전체 박막(예: SiO₂ 또는 Al₂O₃)을 증착하는 것이 주된 목표인 경우: 금속 타겟(Si 또는 Al)을 반응성 스퍼터링하는 것이 세라믹 타겟을 직접 RF 스퍼터링하는 것보다 더 효율적이고 비용 효율적인 경우가 많습니다.
- 박막의 화학적 조성을 미세 조정해야 하는 경우(예: 질화산화티타늄): 반응성 스퍼터링의 정밀한 가스 유량 제어는 박막의 화학량론과 특성을 직접적으로 제어할 수 있게 해줍니다.
- 순수 금속 또는 단순 합금을 증착하는 것이 목표인 경우: 표준 비반응성 스퍼터링이 더 간단하고 빠른 공정입니다.
원리를 이해하고 반응을 제어함으로써, 반응성 스퍼터링을 활용하여 광범위한 고성능 화합물 재료를 엔지니어링할 수 있습니다.
요약표:
| 주요 측면 | 설명 |
|---|---|
| 공정 유형 | 물리 기상 증착(PVD) 변형 |
| 핵심 메커니즘 | 스퍼터링된 금속 원자와 반응성 가스 간의 화학 반응 |
| 일반적인 반응성 가스 | 산소(O₂), 질소(N₂) |
| 일반적인 타겟 | 순수 금속(예: 티타늄, 알루미늄, 실리콘) |
| 주요 이점 | 전도성 금속 타겟으로부터 절연체/화합물 박막을 효율적으로 증착 |
| 핵심 과제 | 안정적인 증착을 위해 타겟 피독 및 이력 현상 관리 |
