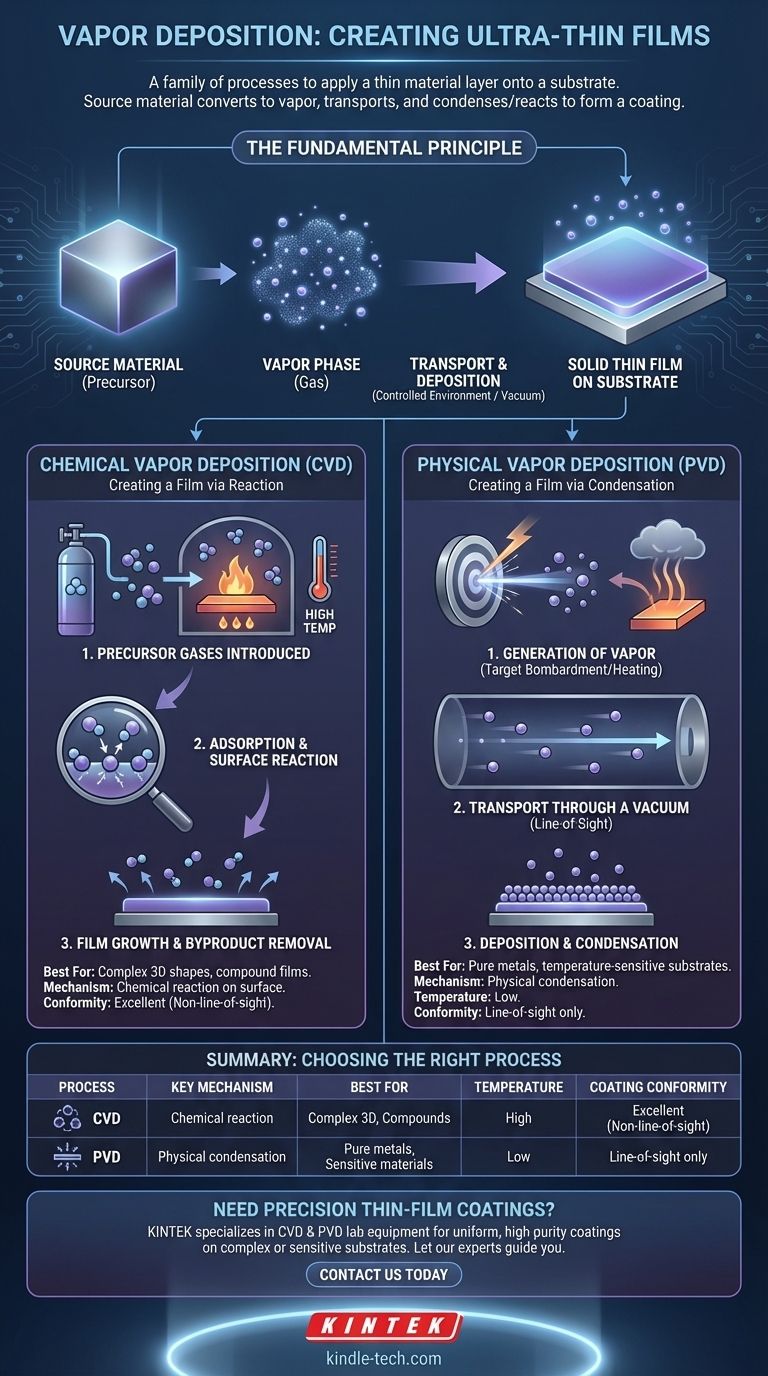

기상 증착은 재료를 증기 형태로 증착하여 기판에 박막이나 코팅을 만드는 데 사용되는 공정입니다.반도체, 광학, 보호 코팅과 같은 산업에서 널리 사용됩니다.기상 증착의 두 가지 주요 유형은 화학 기상 증착(CVD)과 물리적 기상 증착(PVD)입니다.CVD는 기체 전구체와 기판 사이의 화학 반응을 통해 박막을 형성하는 반면, PVD는 증발, 스퍼터링 또는 플라즈마 여기와 같은 물리적 공정을 통해 기판에 재료를 증착합니다.두 방법 모두 균일하고 고품질의 코팅을 위해서는 온도, 압력, 가스 흐름을 정밀하게 제어해야 합니다.
핵심 사항을 설명합니다:
-
화학 기상 증착(CVD):
- 공정 개요: CVD에서 기판은 유기 금속 또는 반응성 가스로 채워진 챔버에 배치됩니다.가스 분자는 기판 표면과 반응하여 화학 반응을 통해 박막을 형성합니다.
-
관련 단계:
- 반응하는 기체 종을 기질 표면으로 운반합니다.
- 종의 표면 흡착.
- 필름 성장으로 이어지는 표면 촉매 반응.
- 부산물 탈착 및 챔버에서 부산물 제거.
- 응용 분야: CVD는 반도체 제조의 이산화규소나 다이아몬드와 같은 탄소 코팅과 같은 고순도, 고성능 코팅을 만드는 데 사용됩니다.
-
물리적 기상 증착(PVD):
- 공정 개요: PVD는 소스(타겟)에서 기판으로 물질을 물리적으로 옮기는 과정을 포함합니다.이는 스퍼터링, 증착 또는 플라즈마 여기와 같은 공정을 통해 이루어집니다.
-
관련 단계:
- 스퍼터링 또는 증발과 같은 방법을 통한 코팅 재료의 기화.
- 기화된 원자 또는 분자가 기판으로 이동합니다.
- 재료를 기판 위에 증착하여 박막을 형성합니다.
- 응용 분야: PVD는 일반적으로 장식용 코팅, 내마모성 코팅, 광학 필름에 사용됩니다.
-
스퍼터링 증착:
- 공정 개요: 고에너지 이온(보통 아르곤)이 대상 물질에 충격을 가해 원자를 방출한 다음 기판에 증착하는 특정 유형의 PVD입니다.
- 장점: 스퍼터링은 필름 두께와 구성을 정밀하게 제어할 수 있어 박막 태양 전지 및 자기 저장 매체와 같은 애플리케이션에 이상적입니다.
-
CVD와 PVD의 주요 차이점:
- 메커니즘: CVD는 화학 반응에 의존하는 반면, PVD는 물리적 프로세스를 기반으로 합니다.
- 온도: CVD는 PVD에 비해 더 높은 온도가 필요한 경우가 많습니다.
- 필름 품질: CVD는 일반적으로 더 나은 스텝 커버리지와 적합성을 가진 필름을 생성하는 반면, PVD 필름은 방향성이 더 강합니다.
-
기상 증착에 영향을 미치는 요인:
- 기판 준비: 증착된 필름이 잘 접착되도록 기판을 깨끗하고 적절하게 준비해야 합니다.
- 공정 파라미터: 원하는 필름 특성을 얻으려면 온도, 압력, 가스 유량, 전원 입력을 세심하게 제어해야 합니다.
- 증착 후 처리: 접착력, 응력 또는 결정성과 같은 필름 특성을 개선하기 위해 어닐링 또는 열처리가 필요할 수 있습니다.
-
기상 증착의 응용 분야:
- 반도체: 마이크로전자공학의 절연, 전도, 반도체 층을 증착하는 데 사용됩니다.
- 광학: 렌즈와 거울을 위한 반사 방지, 반사 또는 필터 코팅을 생산합니다.
- 보호 코팅: 도구와 부품의 내마모성, 내식성, 열 안정성을 향상시킵니다.
제조업체는 기상 증착의 원리와 단계를 이해함으로써 특정 용도에 적합한 방법을 선택하여 고품질의 내구성 있는 코팅을 보장할 수 있습니다.
요약 표:
| 측면 | 화학 기상 증착(CVD) | 물리적 기상 증착(PVD) |
|---|---|---|
| 메커니즘 | 기체 전구체와 기판 사이의 화학 반응. | 증발, 스퍼터링 또는 플라즈마 여기와 같은 물리적 프로세스. |
| 온도 | 더 높은 온도가 필요합니다. | CVD에 비해 온도가 낮습니다. |
| 필름 품질 | 더 나은 스텝 커버리지와 적합성. | 더 많은 방향성 필름. |
| 애플리케이션 | 고순도 코팅(예: 이산화규소, 다이아몬드와 유사한 탄소). | 장식용, 내마모성 및 광학 코팅. |
| 주요 단계 | 운송, 흡착, 표면 반응, 탈착. | 기화, 이동, 증착. |
