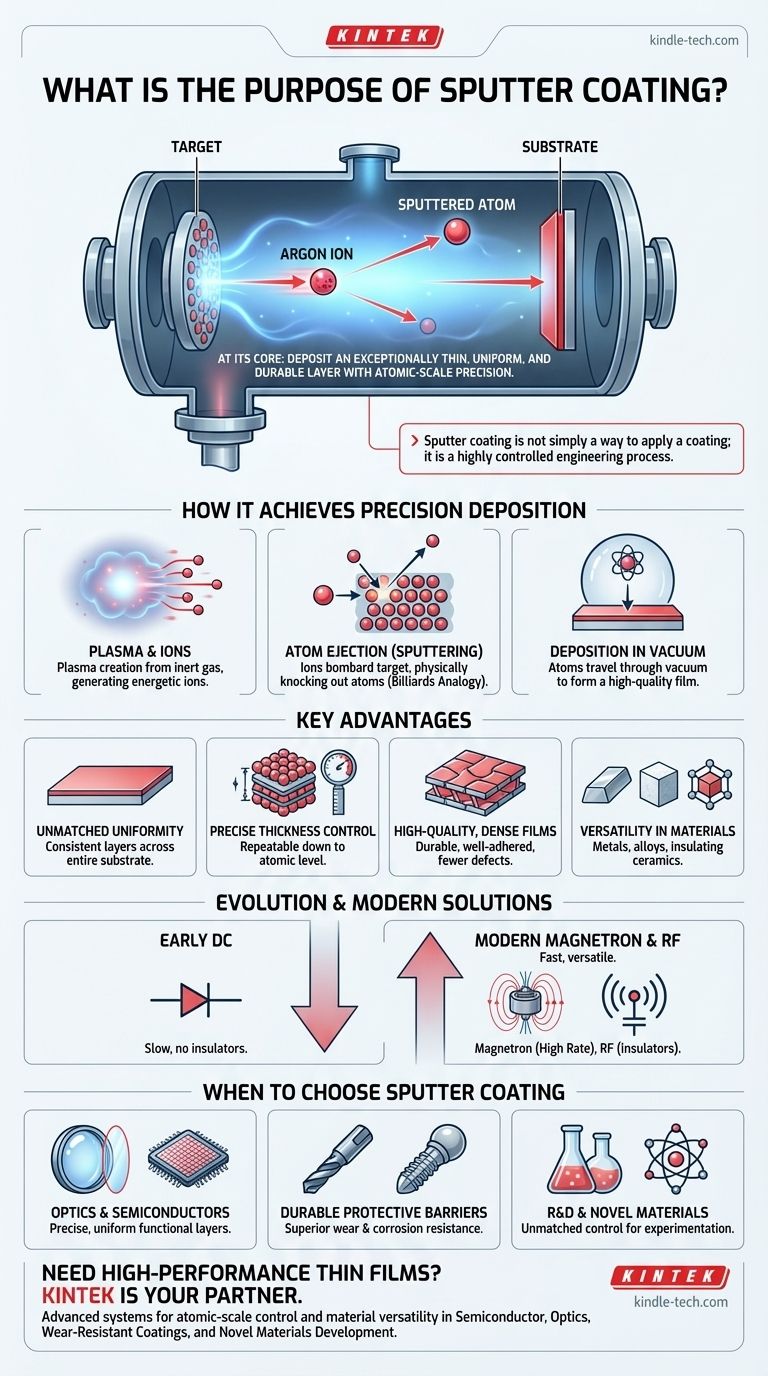

스퍼터 코팅의 목적은 무엇인가요?

스퍼터 코팅의 목적은 다양한 기판에 얇고 균일하며 내구성 있는 재료 층을 증착하여 특정 용도에 맞게 특성을 향상시키는 것입니다. 이는 진공 환경에서 이온 충격을 통해 대상 표면에서 재료가 방출되는 스퍼터링이라는 공정을 통해 이루어집니다.

자세한 설명:

  1. 균일하고 내구성 있는 증착: 스퍼터 코팅은 안정적인 플라즈마를 생성하여 소재를 보다 균일하게 증착하는 것으로 알려져 있습니다. 이러한 균일성은 코팅이 기판의 전체 표면에 걸쳐 일관성을 유지하여 다양한 응용 분야에서 내구성과 신뢰성을 보장합니다.

  2. 응용 분야: 스퍼터 코팅은 그 효과와 다양성으로 인해 여러 산업 분야에서 널리 사용되고 있습니다. 주요 응용 분야는 다음과 같습니다:

    • 태양광 패널: 스퍼터링은 반사를 줄이고 빛 흡수를 개선하여 태양전지의 효율을 향상시키는 재료를 증착하는 데 사용됩니다.
    • 건축용 유리: 유리를 통과하는 열의 양을 제어하여 건물의 에너지 효율을 향상시키는 저방사율 코팅을 만드는 데 사용됩니다.
    • 마이크로 일렉트로닉스: 반도체 산업에서 스퍼터링은 전자 기기의 기능과 성능에 필수적인 집적 회로 공정에서 다양한 재료의 박막을 증착하는 데 매우 중요합니다.
    • 항공우주: 스퍼터 코팅은 극한의 조건을 견뎌야 하는 항공우주 분야에서 부품의 내구성과 성능을 향상시키는 데 사용됩니다.
    • 평면 패널 디스플레이: 스퍼터링은 평면 패널 디스플레이의 작동에 중요한 전도성 층을 증착하는 데 사용됩니다.
    • 자동차: 자동차 부품의 외관과 성능을 향상시키는 장식 및 기능성 코팅에 사용됩니다.
  3. 기술적 이점: 스퍼터 기술은 이러한 응용 분야에 이상적인 몇 가지 장점을 제공합니다:

    • 코팅 두께의 높은 제어: 스퍼터링 공정의 원자적 특성으로 인해 증착된 층의 두께를 정밀하게 제어할 수 있으며, 이는 광학 및 전자 애플리케이션에 매우 중요합니다.
    • 매끄러운 코팅: 스퍼터 코팅은 매끄러움으로 유명하며, 이는 마찰학 응용 분야에서 마찰과 마모를 줄이고 고품질 광학 특성을 달성하는 데 유리합니다.
    • 다목적성: 거의 모든 금속 타겟 재료를 스퍼터링할 수 있으며, 무선 주파수(RF) 또는 중주파(MF) 파워를 사용하여 비전도성 재료도 코팅할 수 있습니다. 이러한 다용도성 덕분에 산화물과 질화물을 포함한 다양한 소재를 증착할 수 있습니다.
  4. 공정 세부 정보: 스퍼터링에서는 아르곤과 같은 불활성 가스로 채워진 진공 챔버에 고전압을 가하여 글로우 방전을 생성합니다. 이온이 대상 물질을 향해 가속되어 원자가 방출되어 기판에 증착됩니다. 이 공정은 반응성 가스를 사용하여 특정 화합물 코팅을 생성함으로써 향상될 수 있습니다.

요약하면, 스퍼터 코팅의 목적은 다양한 기판에 얇고 균일하며 내구성 있는 재료 층을 증착하여 광범위한 응용 분야에서 성능과 기능을 향상시키는 방법을 제공하는 것입니다. 스퍼터 코팅의 정밀성, 다양성, 품질은 현대 기술 및 산업에서 없어서는 안 될 필수 요소입니다.
