관형로는 본질적으로 모듈식 시스템입니다. 제어된 대기 환경 내에서 재료를 정밀한 온도로 가열하도록 설계되었습니다. 기본적인 구조는 발열체가 들어 있는 단열된 로 본체, 샘플을 담는 중앙 공정 튜브, 온도를 조절하는 제어 시스템으로 구성됩니다. 진공 펌프 및 가스 피팅과 같은 추가 구성 요소는 튜브 내부의 대기를 관리하기 위해 통합됩니다.
관형로의 구조는 한 가지 주요 목표를 위해 특별히 제작되었습니다. 즉, 엄격하게 제어되고 격리된 환경 내에서 샘플에 균일한 고온 열을 가하는 것입니다. 외부 쉘에서 내부 튜브에 이르기까지 모든 구성 요소는 열 관리 및 대기 격리라는 이중 기능을 수행합니다.

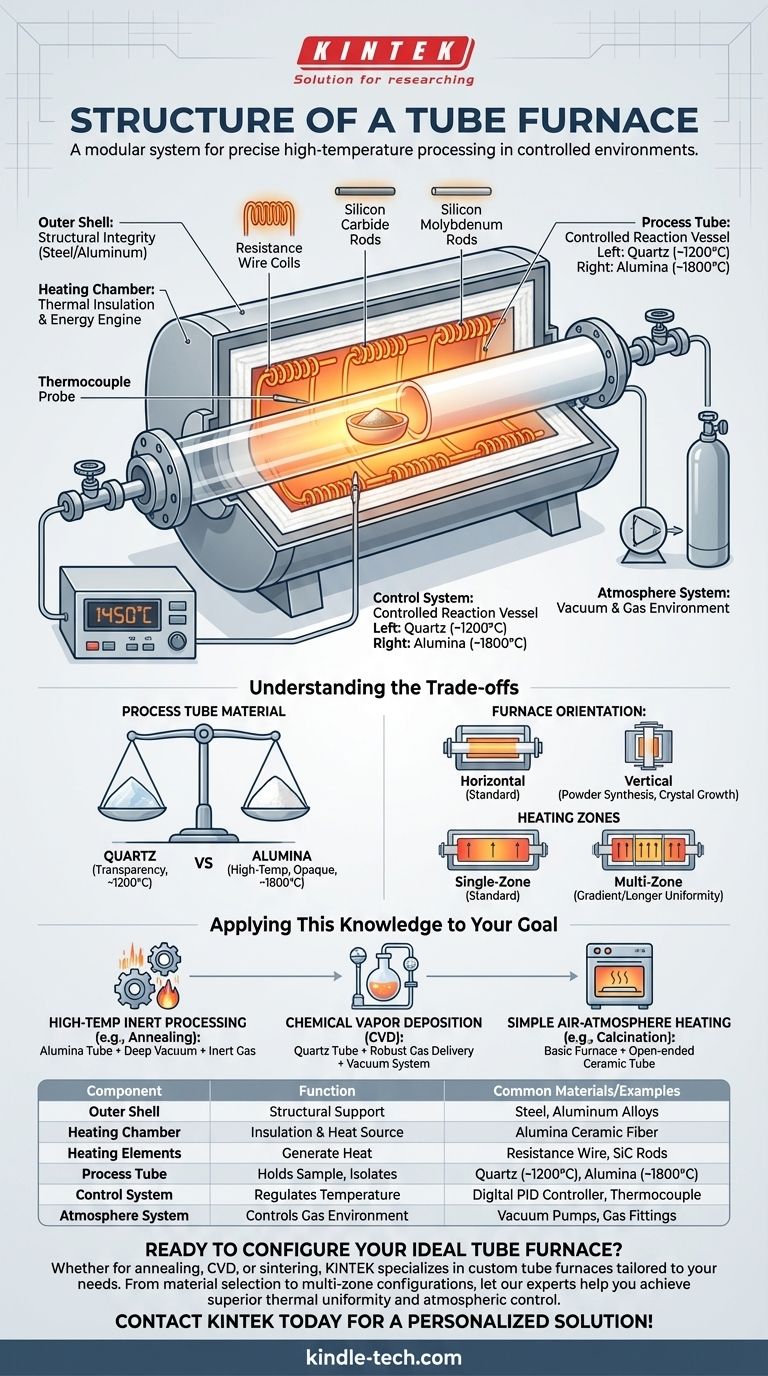

관형로의 해부학적 구조
관형로가 어떻게 작동하는지 이해하려면 주요 구조 구성 요소와 각 구성 요소가 수행하는 기능을 검토해야 합니다.
외부 쉘: 구조적 무결성
로 본체 또는 쉘은 다른 모든 구성 요소를 수용하는 외부 케이싱입니다. 일반적으로 구조적 지지력과 내구성을 제공하기 위해 견고한 강철 또는 알루미늄 합금으로 제작됩니다. 이 쉘에는 가열 챔버 및 공정 튜브에 쉽게 접근할 수 있도록 경첩이 포함되어 있는 경우가 많습니다.
가열 챔버: 열 에너지의 엔진
이것은 로의 심장부입니다. 챔버는 고순도 알루미나 세라믹 섬유 또는 다른 단열 매트릭스로 만들어집니다. 원형 디자인은 열이 중앙 공정 튜브를 향해 안쪽으로 향하도록 합니다.
이 세라믹 매트릭스 내에는 발열체가 내장되어 있습니다. 이는 저항선 코일, 실리콘 탄소 막대 또는 실리콘 몰리브덴 막대일 수 있으며, 로의 최대 필요 온도에 따라 선택됩니다. 챔버 주위에 고르게 분포되어 있어 높은 열 균일성을 달성하는 데 중요합니다.
공정 튜브: 제어된 반응 용기
이것은 가열 챔버의 중앙을 통과하는 원통형 튜브입니다. 처리되는 재료는 이 튜브 안에 놓여 발열체와 외부 공기로부터 격리됩니다.
튜브 재료의 선택은 중요하며 응용 분야에 따라 달라집니다. 가장 일반적인 재료는 저온(최대 ~1200°C)에 사용되는 석영과 훨씬 더 높은 온도(최대 ~1800°C)를 견딜 수 있는 고순도 알루미나입니다.
제어 시스템: 정밀성 및 반복성
제어 시스템은 로의 두뇌입니다. 가열 영역으로 확장되는 온도 센서인 열전대와 디지털 컨트롤러로 구성됩니다.
열전대는 컨트롤러에 실시간 온도 피드백을 제공하며, 컨트롤러는 발열체에 공급되는 전력을 조절합니다. 이 피드백 루프는 정밀한 온도 램프, 유지 및 제어된 냉각을 허용하여 반복 가능한 실험 조건을 보장합니다.
대기 시스템: 특정 환경 조성
많은 응용 분야에서는 주변 공기 이외의 환경이 필요합니다. 이를 달성하기 위해 관형로는 공정 튜브의 양 끝에 플랜지, 밸브 및 피팅이 장착되어 있습니다.
이러한 피팅은 공기를 제거하고 진공을 생성하기 위한 진공 펌프 또는 특정 불활성(예: 아르곤) 또는 반응성 가스를 도입하기 위한 가스 공급 장치에 연결됩니다. 이는 로를 단순한 오븐에서 고도로 제어되는 반응기로 변환합니다.
트레이드오프 이해
관형로의 효율성은 구성 요소의 상호 작용에 의해 결정됩니다. 올바른 선택을 하려면 주요 트레이드오프의 균형을 맞춰야 합니다.
공정 튜브 재료: 온도 대 투명성
석영은 투명하여 육안 관찰에 유용할 수 있지만 고온에서 연화됩니다. 알루미나는 불투명하지만 극한 온도에서 우수한 성능과 화학적 안정성을 제공하므로 고온 어닐링 또는 소결의 표준입니다.
로 방향: 수평 대 수직
대부분의 관형로는 수평입니다. 그러나 수직 방향도 사용할 수 있으며, 중력을 유리하게 사용하거나 샘플이 튜브 벽에 닿는 것을 방지해야 하는 분말 합성 또는 특정 결정 성장 방법과 같은 응용 분야에 선호됩니다.
단일 구역 대 다중 구역: 균일성 대 기울기
표준 로는 단일 가열 구역을 가집니다. 더 긴 샘플 또는 예외적으로 높은 균일성을 요구하는 공정의 경우 다중 구역 로가 사용됩니다. 이들은 여러 개의 독립적으로 제어되는 가열 섹션을 가지며, 더 긴 균일한 고온 구역 또는 튜브를 따라 특정 온도 기울기를 생성할 수 있습니다.
이 지식을 목표에 적용
로 구성 선택은 수행해야 하는 공정에 전적으로 달려 있습니다.
- 주요 초점이 고온 불활성 처리(예: 금속 어닐링)인 경우: 알루미나 튜브와 아르곤과 같은 불활성 가스로 재충전하기 전에 깊은 진공을 달성할 수 있는 시스템이 필요합니다.
- 주요 초점이 저온 화학 기상 증착(CVD)인 경우: 석영 튜브는 화학적 불활성 때문에 종종 선호되며, 전구체 가스 및 부산물을 관리하기 위한 견고한 가스 공급 및 진공 시스템과 함께 사용됩니다.
- 주요 초점이 단순한 공기 분위기 가열(예: 하소)인 경우: 개방형 세라믹 튜브와 간단한 온도 컨트롤러가 있는 기본 로만 있으면 충분하며, 진공 시스템의 비용을 절감할 수 있습니다.
구조와 기능 간의 이러한 관계를 이해하는 것이 고온 재료 처리를 마스터하는 핵심입니다.
요약표:
| 구성 요소 | 기능 | 일반적인 재료/예시 |
|---|---|---|
| 외부 쉘 | 구조적 지지력과 내구성 제공. | 강철, 알루미늄 합금. |
| 가열 챔버 | 발열체가 들어 있는 단열 코어. | 알루미나 세라믹 섬유 단열재. |
| 발열체 | 열을 생성하고 방출. | 저항선, 실리콘 카바이드 막대. |
| 공정 튜브 | 샘플을 담고 대기로부터 격리. | 석영(1200°C까지), 알루미나(1800°C까지). |
| 제어 시스템 | 열전대를 통해 온도를 정밀하게 조절. | 디지털 PID 컨트롤러. |
| 대기 시스템 | 튜브 내부의 가스 환경을 제어. | 진공 펌프, 가스 피팅, 플랜지. |
