화학 기상 증착을 통한 그래핀 합성이란 무엇인가요?고품질 그래핀 생산을 위한 가이드

그래핀 합성을 위한 화학 기상 증착 (CVD)는 고품질 그래핀 필름을 생산하는 데 널리 사용되는 방법입니다.이 공정은 일반적으로 구리 또는 니켈과 같은 촉매 기판에서 탄소 함유 가스를 고온에서 분해하는 과정을 포함합니다.그러면 탄소 원자가 핵을 형성하여 기판 표면에서 그래핀 결정으로 성장합니다.CVD 방법을 사용하면 대면적의 고품질 그래핀을 생산할 수 있으므로 전자, 에너지 저장 및 복합 재료의 다양한 응용 분야에 적합합니다.주요 단계에는 전구체 흡착, 분해, 탄소 확산, 핵 형성 및 그래핀 성장이 포함되며, 모두 온도, 압력 및 가스 유속과 같은 요소의 영향을 받습니다.

핵심 포인트 설명:

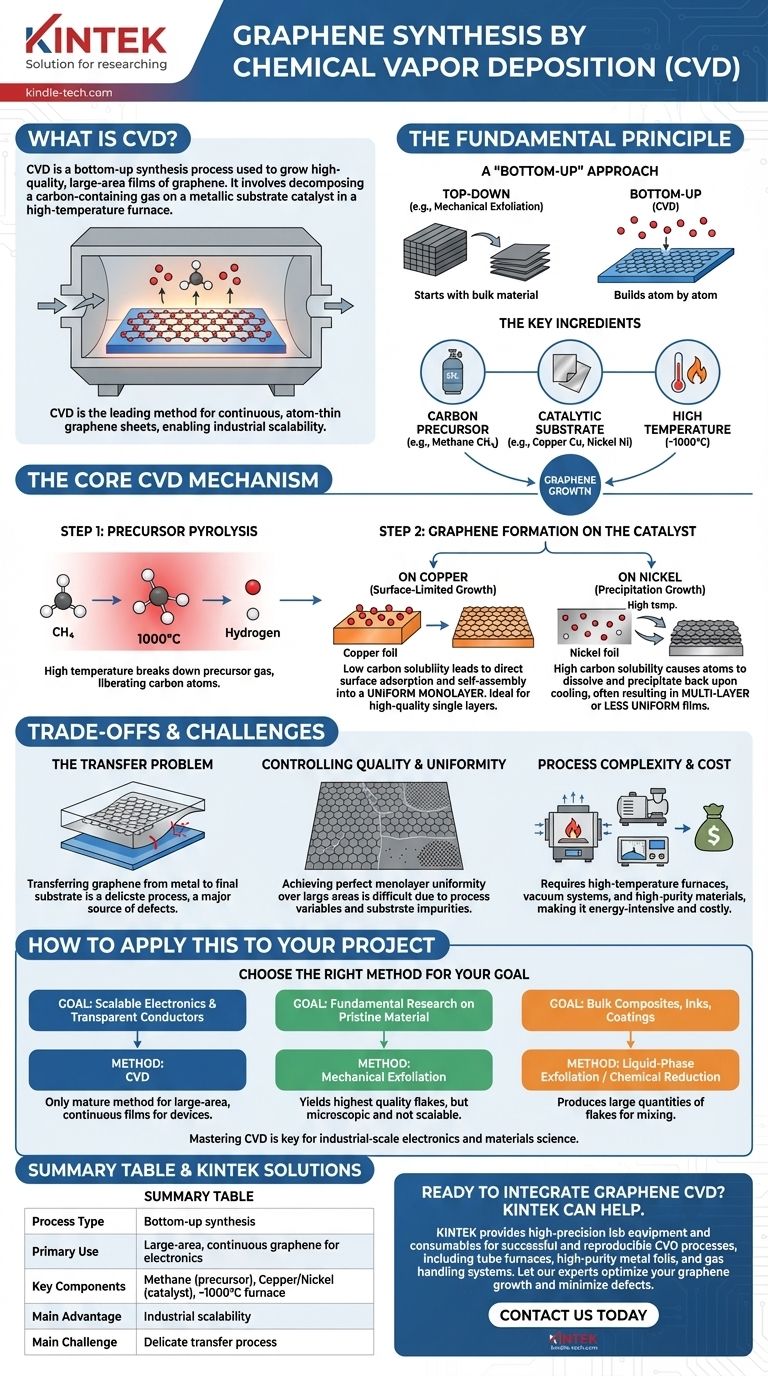

화학 기상 증착을 통한 그래핀 합성이란 무엇인가요?고품질 그래핀 생산을 위한 가이드
  1. 화학 기상 증착(CVD) 소개:

    • CVD는 기체 상태의 반응물이 기판으로 운반되어 화학 반응을 거쳐 고체 물질을 형성하는 공정입니다.
    • 그래핀 합성의 경우, 이 공정은 촉매 금속 표면에서 메탄과 같은 탄소 함유 가스를 분해하는 과정을 포함합니다.
  2. 그래핀 CVD 합성의 주요 구성 요소:

    • 촉매 기판: 일반적으로 구리 또는 니켈이 촉매로 사용됩니다.구리는 탄소 용해도가 낮기 때문에 단층 그래핀에 선호되는 반면, 니켈은 다층 그래핀에 사용됩니다.
    • 탄소 전구체: 일반적으로 메탄이 탄소원으로 사용됩니다.
    • 운반 가스: 수소와 아르곤은 반응 환경을 제어하고 불순물을 제거하는 데 사용됩니다.
    • 고온 환경: 이 공정은 메탄의 분해와 그래핀 형성에 필요한 약 1000°C의 온도에서 진행됩니다.
  3. CVD 공정의 단계:

    • 기체 종의 이송: 탄소 전구체와 운반 기체가 기판 표면으로 운반됩니다.
    • 흡착 및 분해: 탄소 전구체가 촉매 표면에 흡착하여 탄소 원자로 분해됩니다.
    • 표면 확산: 탄소 원자가 촉매 표면을 가로질러 핵 형성 부위로 확산됩니다.
    • 핵 형성 및 성장: 탄소 원자가 핵을 형성하고 그래핀 결정으로 성장합니다.
    • 부산물 탈착 및 제거: 기체 부산물을 탈착하여 반응 챔버에서 제거합니다.
  4. 그래핀 CVD 합성의 도전 과제:

    • 층 두께 제어: 성장 조건이 복잡하기 때문에 단층 그래핀을 일관되게 생산하는 것은 어려운 일입니다.
    • 품질 관리: 결함을 최소화하면서 고품질의 그래핀을 생산하려면 온도, 압력, 가스 유량을 정밀하게 제어해야 합니다.
    • 확장성: 품질을 유지하면서 산업용 애플리케이션을 위해 공정을 확장하는 것은 중요한 과제입니다.
  5. CVD 그래핀의 응용 분야:

    • 전자: 그래핀은 전기 전도성이 뛰어나 트랜지스터, 센서, 플렉서블 전자 제품에 사용하기에 적합합니다.
    • 에너지 저장: 그래핀은 높은 표면적과 전도성으로 인해 배터리와 슈퍼커패시터에 사용됩니다.
    • 복합재: 그래핀-폴리머 복합재는 그래핀의 기계적 강도와 전도성의 이점을 활용합니다.
  6. 향후 방향:

    • 성장 조건의 최적화: 그래핀의 품질과 층 두께를 더 잘 제어하기 위해 CVD 공정을 최적화하는 연구가 진행 중입니다.
    • 대체 기판: 비용을 절감하고 확장성을 개선하기 위한 대체 기판 및 촉매 탐색.
    • 다른 재료와의 통합: 하이브리드 디바이스 및 애플리케이션을 위해 그래핀을 다른 재료와 통합하는 방법 개발.

요약하면, 그래핀의 합성은 다음과 같은 방법으로 이루어집니다. 화학 기상 증착 은 고품질 그래핀을 생산하기 위한 복잡하지만 매우 효과적인 방법입니다.이 공정에는 여러 단계가 포함되며, 원하는 그래핀 특성을 얻기 위해 각 단계를 신중하게 제어해야 합니다.이러한 어려움에도 불구하고 CVD는 대규모 그래핀 생산에 가장 유망한 방법 중 하나이며, 다양한 기술 응용 분야에서 상당한 잠재력을 지니고 있습니다.

요약 표:

측면 세부 정보
프로세스 촉매 기판에서 탄소 함유 가스를 분해합니다.
촉매 기판 구리(단층) 또는 니켈(다층).
탄소 전구체 메탄
운반 가스 수소 및 아르곤.
온도 ~1000 °C.
주요 단계 흡착, 분해, 확산, 핵 형성 및 성장.
응용 분야 전자, 에너지 저장 및 복합재.
도전 과제 레이어 두께 제어, 품질 및 확장성.
