고주파 유도 용광로의 작동 원리는 전자기학 법칙에 기반을 둡니다. 구리 코일을 통해 흐르는 강력한 고주파 교류를 사용하여 녹일 금속 주위에 빠르게 변화하는 자기장을 생성합니다. 이 자기장은 금속 자체 내에 와전류로 알려진 강한 전류를 유도합니다. 금속의 고유한 전기 저항은 이 전류에 저항하여 강렬하고 정밀한 열을 발생시키고, 이 열로 인해 금속이 내부에서부터 녹게 됩니다.
유도 용광로는 외부 불꽃이나 발열체를 사용하여 금속을 가열하지 않습니다. 대신, 전자기 원리를 사용하여 금속 조각 자체를 열원으로 바꾸어 빠르고 깨끗하며 고도로 제어된 용해를 가능하게 합니다.

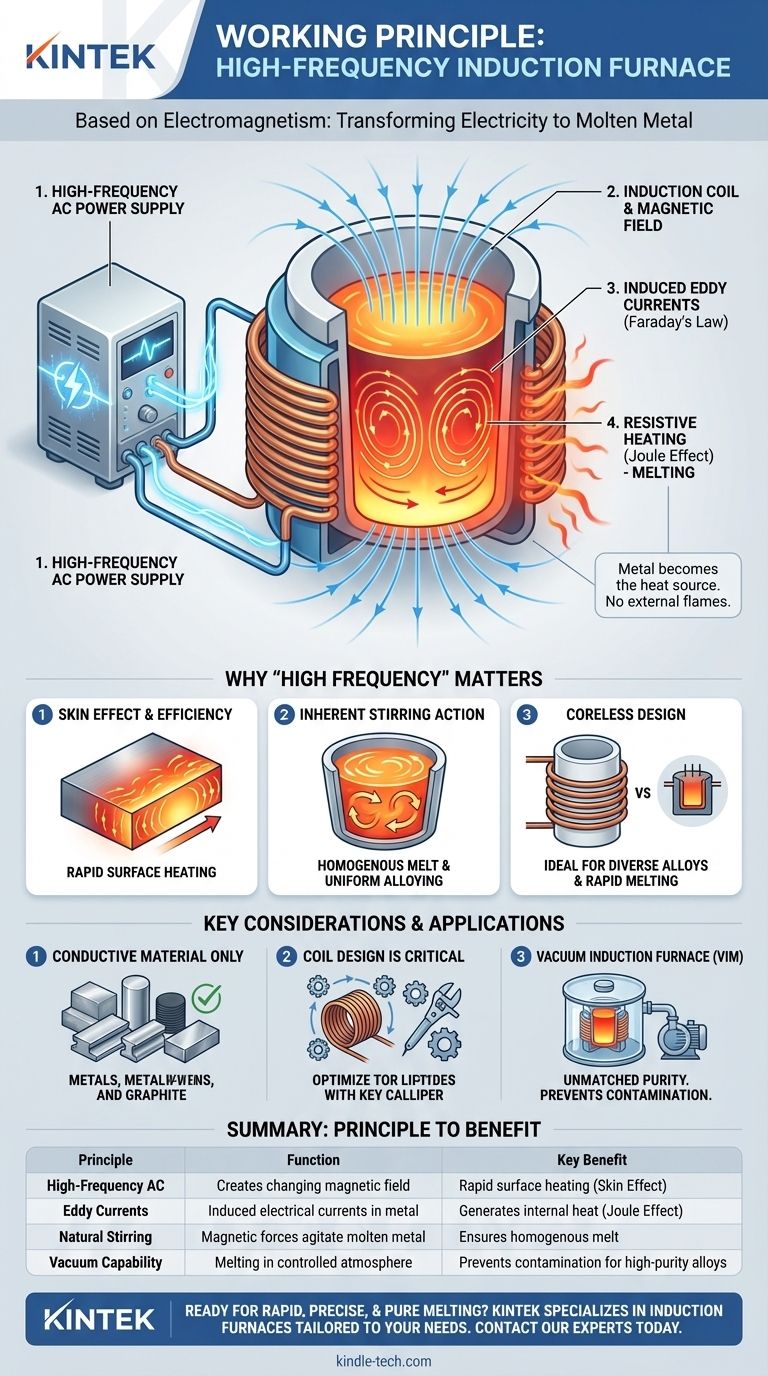

핵심 메커니즘: 전기에서 용융 금속으로
유도 용광로를 이해하려면 프로세스를 일련의 물리적 원리로 분해해야 합니다. 각 단계는 이전 단계를 논리적으로 따르며, 전기 에너지를 놀라운 효율성으로 열 에너지로 변환합니다.
1단계: 고주파 전원 공급 장치
프로세스는 표준 주전원 전기를 고주파 교류(AC)로 변환하는 특수 전원 장치로 시작됩니다. 이것이 전체 시스템을 구동하는 엔진입니다.
2단계: 유도 코일 및 자기장
이 고주파 AC는 속이 비어 있고 수냉식인 구리 코일을 통해 전달됩니다. 전류가 빠르게 방향을 바꿀 때, 금속이 담긴 도가니가 놓인 코일 내부 및 주변 공간에 강력하고 변동하는 자기장을 생성합니다.
3단계: 와전류 유도
패러데이의 유도 법칙에 따르면, 변화하는 자기장은 그 안에 놓인 모든 도체에 전류를 유도합니다. 용광로의 자기장은 전도성 금속 전하를 관통하여 금속 내의 전자가 원형 경로로 소용돌이치게 합니다. 이것이 와전류입니다.
4단계: 저항 가열 (줄 효과)
유도된 와전류는 금속을 완벽하게 자유롭게 흐를 수 없습니다. 금속은 전류 흐름을 방해하는 자연적인 전기 저항을 가지고 있습니다. 이 저항은 마찰을 발생시키고 강렬한 열을 생성하는데, 이 원리를 줄 가열이라고 합니다. 이것이 금속을 녹이는 원리입니다.
"고주파"가 중요한 이유
주파수 선택은 임의적인 것이 아닙니다. 이는 용광로의 동작과 응용 분야를 근본적으로 변화시키는 중요한 설계 매개변수입니다.
표피 효과 및 가열 효율
고주파는 유도된 와전류가 금속 전하의 표면 근처에 집중되도록 합니다. 표피 효과로 알려진 이 현상은 열 에너지가 집중된 외부 층에서 생성되므로 매우 빠르고 효율적인 가열을 가능하게 합니다.
고유한 교반 작용
강력한 자기장과 와전류는 용융 금속 내에 힘을 생성합니다. 이는 자연스럽고 활발한 교반 작용을 유발하여 용융물이 균질하고 기계적 개입 없이 균일한 합금 조성을 촉진합니다.
코어리스 대 코어형 용광로
고주파 용광로는 일반적으로 코어리스이며, 이는 코일이 단순히 금속을 담는 비전도성 도가니를 둘러싸고 있음을 의미합니다. 대조적으로, 저주파 코어형 또는 채널 용광로는 1차 코일과 2차 코일 역할을 하는 용융 금속 루프를 연결하는 철 코어가 있는 기존 변압기와 더 유사하게 작동합니다.
장단점 및 주요 고려 사항 이해
강력하지만 유도 가열은 보편적인 해결책이 아닙니다. 그 효과는 특정 원리에 의해 좌우되며 신중한 엔지니어링이 필요합니다.
재료는 전도성이 있어야 합니다
전체 원리는 전하 내에서 전류를 유도하는 것에 의존합니다. 따라서 유도 용광로는 금속 및 흑연과 같이 전기적으로 전도성인 재료만 직접 가열할 수 있습니다.
코일 설계는 중요합니다
에너지 전달 효율은 코일과 금속 전하 사이의 기하학적 관계에 크게 좌우됩니다. 코일은 녹이는 재료의 특정 크기, 모양 및 유형에 맞게 신중하게 설계되어야 합니다.
주요 응용 분야: 진공 유도 용광로
이 기술의 가장 가치 있는 응용 분야 중 하나는 진공 유도 용광로(VIM)입니다. 전체 코일 및 도가니 어셈블리를 진공 챔버 내에 배치함으로써 제어된 분위기에서 용해 프로세스를 수행할 수 있습니다.
비교할 수 없는 순도 달성
진공은 반응성이 높은 용융 금속이 산소, 질소 및 기타 대기 가스와 접촉하는 것을 방지합니다. 이는 항공 우주 및 의료 임플란트와 같은 중요한 응용 분야에 사용되는 고순도 초합금을 생산하는 데 필수적입니다.
이것을 목표에 적용하는 방법
선택되는 유도 용광로의 특정 유형은 전적으로 원하는 결과에 따라 결정됩니다.
- 다양한 금속의 빠른 용해에 주로 초점을 맞춘다면: 코어리스 고주파 용광로는 다양한 합금 및 전하 크기를 처리하는 주조 공장에 필요한 유연성과 속도를 제공합니다.
- 단일 용융 금속을 대량으로 유지하는 데 주로 초점을 맞춘다면: 저주파 채널 또는 코어형 용광로는 장기간 동안 대량의 용융물의 온도를 유지하는 데 종종 더 에너지 효율적입니다.
- 고순도 반응성 합금 생산에 주로 초점을 맞춘다면: 진공 유도 용광로는 대기 오염을 방지하고 정밀한 화학적 제어를 달성하는 유일한 방법이므로 필수적입니다.
재료 자체를 발열체로 변환함으로써 유도 기술은 기존 가열 방법으로는 비교할 수 없는 수준의 제어 및 순도를 제공합니다.
요약표:
| 원리 | 기능 | 주요 이점 |
|---|---|---|
| 고주파 AC | 빠르게 변화하는 자기장 생성 | 빠른 표면 가열 가능 (표피 효과) |
| 와전류 | 금속 내 유도 전류 | 내부 열 발생 (줄 효과) |
| 자연 교반 | 자기력이 용융 금속을 교반 | 균질한 용융물 및 균일한 합금 보장 |
| 진공 기능 | 제어된 분위기에서 용해 | 고순도 합금의 오염 방지 |
