열 증착은 기판에 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 기술입니다. 고진공 챔버에서 고체 물질을 증발할 때까지 가열하여 챔버를 통과하여 기판에 코팅 또는 박막으로 부착되는 증기 흐름을 생성합니다. 이 방법은 OLED, 박막 트랜지스터 및 기타 전자 장치 제작과 같은 애플리케이션에 널리 사용됩니다. 이 공정은 일반적으로 전기 저항 히터 또는 전자 빔에서 나오는 열 에너지를 사용하여 대상 물질을 기화시킵니다. 진공 환경은 증기 흐름이 반응하거나 산란하지 않고 이동하도록 보장하여 정밀하고 균일한 증착을 가능하게 합니다.
핵심 사항 설명:
-
열 증발의 원리:
- 열 증발은 고체 물질이 기화점에 도달할 때까지 가열하여 증기압을 생성하는 원리를 기반으로 합니다.
- 고진공 챔버에서는 낮은 증기압으로도 증기 구름을 생성하기에 충분합니다.
- 기화된 물질은 챔버를 통해 이동하여 기판에 침착되어 얇은 막을 형성하는 흐름을 형성합니다.
-

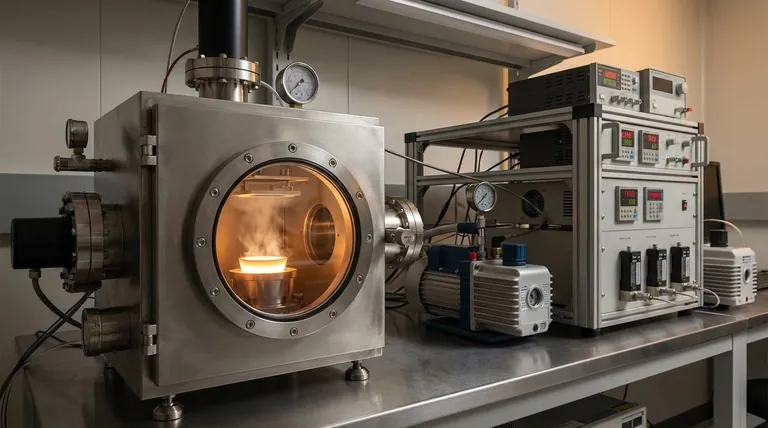

열 증발 시스템의 구성 요소:
- 진공 챔버: 기화된 물질이 공기 분자와 반응하는 것을 방지하고 깨끗한 증착 공정을 보장하려면 고진공 환경이 필수적입니다.
- 난방 소스: 재료는 전기 저항 히터(예: 텅스텐 필라멘트 또는 보트) 또는 전자빔 증발기를 사용하여 가열됩니다.
- 기판: 기화된 물질이 증착되는 표면입니다. 기판은 일반적으로 챔버 내의 증발 소스 반대편에 배치됩니다.
-
난방 방법:
- 저항 가열: 텅스텐 보트 또는 필라멘트와 같은 저항성 소자에 전류를 통과시켜 재료를 용융 및 증발점까지 가열하는 일반적인 방법입니다.
- 전자빔 증발: 집중된 전자 빔을 사용하여 대상 물질을 가열하고 기화시키는 대체 방법입니다. 이 방법은 융점이 높은 재료에 특히 유용합니다.
-
프로세스 단계:
- 자료 로딩: 대상 물질은 진공 챔버 내의 증발 소스(보트 또는 도가니)에 배치됩니다.
- 진공 생성: 챔버는 일반적으로 10^-6 ~ 10^-7 토르 범위의 고진공 환경을 조성하기 위해 배기됩니다.
- 가열 및 증발: 물질이 증발할 때까지 가열되어 수증기 구름을 형성합니다.
- 증기 수송: 기화된 물질은 공기 분자가 없기 때문에 진공 챔버를 통해 직선 경로로 이동합니다.
- 입금: 증기가 기판에 응축되어 얇은 막을 형성합니다.
-
열 증발의 장점:
- 단순성: 이 과정은 비교적 간단하고 제어하기 쉽습니다.
- 고순도: 진공 환경은 오염을 최소화하여 고순도 필름을 생성합니다.
- 다용도성: 금속, 반도체, 절연체 등 다양한 재료에 적합합니다.
- 균일성: 넓은 면적에 균일한 박막을 생성할 수 있습니다.
-
애플리케이션:
- OLED(유기 발광 다이오드): 열 증발은 OLED 디스플레이의 유기층 증착에 널리 사용됩니다.
- 박막 트랜지스터: 이 기술은 전자 장치용 박막 트랜지스터를 만드는 데 사용됩니다.
- 광학 코팅: 반사 방지 코팅, 거울 및 기타 광학 부품 생산에 사용됩니다.
- 장식용 코팅: 장식용 금속 코팅의 증착에 적용됩니다.
-
제한 사항:
- 머티리얼 제약 조건: 일부 물질은 증발 온도에 도달하기 전에 분해되거나 반응할 수 있습니다.
- 높은 에너지 소비량: 이 공정은 고진공 및 가열 조건을 유지하기 위해 상당한 에너지가 필요합니다.
- 필름 속성에 대한 제한된 제어: 다른 증착 기술에 비해 열 증착은 필름 미세 구조와 응력에 대한 제어력이 떨어집니다.
-
다른 증착 기법과의 비교:
- 스퍼터링: 열 증발과 달리 스퍼터링은 대상 물질에 이온을 쏘아 원자를 방출한 다음 기판에 증착하는 방식입니다. 스퍼터링은 더 나은 접착력을 얻을 수 있으며 더 넓은 범위의 재료에 적합합니다.
- 화학 기상 증착(CVD): CVD는 기판에 박막을 형성하기 위해 화학 반응을 포함합니다. 필름 구성과 특성을 더 잘 제어할 수 있지만 더 복잡하고 비용이 많이 듭니다.
요약하면, 열 증착은 다양한 응용 분야에서 박막을 증착하는 데 널리 사용되는 다목적 기술입니다. 단순성, 고순도 필름 생산 능력, 다양한 재료와의 호환성 덕분에 전자 및 광학 장치 제작에 유용한 도구입니다. 그러나 특정 응용 분야에 가장 적합한 방법을 결정하기 위해서는 그 한계를 고려하고 다른 증착 방법과 비교하는 것이 필수적입니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 원칙 | 고체 물질을 가열하여 기화시켜 기판 위에 얇은 막을 형성합니다. |
| 구성 요소 | 진공 챔버, 열원(저항성 또는 전자빔), 기판. |
| 난방 방법 | 저항 가열 또는 전자빔 증발. |
| 프로세스 단계 | 재료 로딩, 진공 생성, 가열, 증기 이송, 증착. |
| 장점 | 단순성, 고순도, 다용도성, 균일성. |
| 애플리케이션 | OLED, 박막 트랜지스터, 광학 코팅, 장식용 코팅. |
| 제한 사항 | 재료 제약, 높은 에너지 소비, 필름에 대한 제한된 제어. |
| 비교 | 스퍼터링: 접착력 향상, CVD: 제어력은 향상되었지만 더 복잡해졌습니다. |
