본질적으로, 저항로 내부의 온도는 폐쇄 루프 피드백 시스템을 통해 제어됩니다. 이 시스템은 내부 온도를 지속적으로 측정하고, 원하는 설정점과 비교하며, 가열 요소에 공급되는 전기 에너지를 정밀하게 조정하여 열 출력을 높이거나 낮춤으로써 목표 온도가 정확하게 유지되도록 보장합니다.
로 온도 제어의 핵심은 단일 부품이 아니라 동적 시스템입니다. 즉, 센서(열전대), 컨트롤러(두뇌), 전력 조절기(근육)가 함께 작동하여 에너지 흐름을 지속적으로 관리하고 열 안정성을 유지합니다).
온도 제어 시스템의 구조
제어가 어떻게 달성되는지 진정으로 이해하려면 피드백 루프를 구성하는 세 가지 중요한 구성 요소를 이해해야 합니다. 각 구성 요소는 뚜렷하고 필수적인 역할을 합니다.
센서: 열전대
열전대(Thermocouple)는 로 내부의 시스템의 눈과 귀입니다. 이는 두 가지 다른 금속을 한쪽 끝에서 접합하여 만든 센서입니다.
이 접합부는 온도에 따라 예측 가능하게 변하는 작은 전압을 생성합니다. 이 전압 신호는 제어 시스템에 주어진 순간 로 내부의 정확한 온도를 알려주는 원시 데이터입니다.
두뇌: 온도 컨트롤러
열전대에서 오는 온도 신호는 온도 컨트롤러로 전송됩니다. 이것이 시스템의 의사 결정 허브입니다.
컨트롤러는 한 가지 중요한 작업을 수행합니다. 즉, 실제 온도(열전대에서 가져온 값)를 사용자가 프로그래밍한 설정점 온도와 비교합니다. 차이점을 기반으로 필요한 수정을 계산합니다. 최신 컨트롤러는 종종 정교한 PID(비례-적분-미분) 로직을 사용하여 이러한 결정을 지능적으로 내리고 온도 초과 및 미달을 방지합니다.
근육: 전력 조절기
컨트롤러의 결정은 전력 조절기, 가장 일반적으로 실리콘 제어 정류기(SCR)로 명령으로 전송됩니다.
SCR은 극도로 빠르고 정밀한 디지털 스위치처럼 작동합니다. 초당 여러 번 전원을 켜고 끔으로써 가열 요소로 흐르는 전기의 양을 제어합니다. 온-오프 듀티 사이클을 변경함으로써, 컨트롤러의 명령을 따르기 위해 가열 요소에 필요한 만큼의 에너지만 공급하도록 전력을 효과적으로 "조절"합니다.
실제 시스템 작동 방식
이러한 구성 요소들은 목표 온도를 달성하고 유지하기 위해 지속적이고 동적인 순환 속에서 작동합니다.
설정점 설정
프로세스는 작업자가 원하는 온도 또는 시간 기반 온도 프로파일("곡선")을 컨트롤러에 입력할 때 시작됩니다. 이것이 시스템이 달성하기 위해 노력할 목표가 됩니다.
지속적인 피드백 루프
일단 작동되면, 루프는 지속적입니다:
- 측정: 열전대가 현재 로 온도를 측정합니다.
- 비교: 컨트롤러가 이 측정값을 설정점과 비교합니다.
- 조정: 온도가 너무 낮으면 컨트롤러는 SCR에 가열 요소에 더 많은 전력을 공급하도록 지시합니다. 너무 높으면 전력을 줄입니다.
이 주기는 지속적으로 반복되어 미세 조정을 통해 놀라운 안정성으로 온도를 유지합니다.
일반적인 고장 지점 이해하기
이 시스템의 어느 부분에서든 고장이 발생하면 온도 제어가 손상됩니다. 이러한 약점을 이해하는 것이 효과적인 문제 해결의 핵심입니다.
열전대 문제
열전대는 가장 가혹한 환경에 위치하므로 가장 흔한 고장 지점입니다. 열전대 와이어의 연결 끊김, 단락 또는 파손은 컨트롤러에 잘못된 신호 또는 신호 없음(no signal)을 보내 열이 전혀 공급되지 않거나 통제 불능의 가열로 이어집니다.
컨트롤러 오작동
드물지만 온도 컨트롤러 자체가 고장날 수 있습니다. 로 온도가 명령에 대해 매우 부정확하거나 반응이 없다면 컨트롤러의 내부 전자 장치가 원인일 수 있습니다. 수리 또는 교체는 제조업체의 설명서에 따라 수행해야 합니다.
전력 조절기(SCR) 고장
고장난 SCR은 두 가지 결과로 이어질 수 있습니다. "열림(open)" 상태로 고장나면 가열 요소에 전력이 공급되지 않아 로가 가열되지 않습니다. "닫힘(closed)" 상태로 고장나면 요소에 최대의 통제되지 않은 전력을 보내 위험한 과열 상태를 초래합니다.
귀하의 공정에 적합한 선택하기
제어 시스템의 정교함은 귀하의 응용 분야 요구 사항과 일치해야 합니다.
- 고정밀 재료 처리가 주요 관심사라면: 세밀한 조정과 프로그래밍 가능한 온도 곡선을 허용하는 고급 PID 컨트롤러가 있는 시스템에 투자하십시오.
- 운영 안정성이 주요 관심사라면: 예비 열전대를 준비하고 팀이 일반적인 고장 지점에 대한 문제 해결에 익숙해지도록 하십시오.
- 배치 간 공정 일관성이 주요 관심사라면: 특정 가열 프로파일을 저장하고 재사용하여 반복 가능한 결과를 보장할 수 있는 디지털 컨트롤러를 선택하십시오.
이 제어 시스템을 상호 연결된 전체로 이해함으로써 가열 공정에 대한 숙달을 얻고 로가 의도된 작업을 위해 안정적이고 정확하게 작동하도록 보장합니다.
요약표:
| 구성 요소 | 역할 | 주요 기능 |
|---|---|---|
| 열전대 (센서) | 온도 측정 | 로 내부 온도에 비례하는 전압 신호를 생성합니다. |
| 온도 컨트롤러 (두뇌) | 비교 및 계산 | 실제 온도를 설정점과 비교하고 PID 로직을 사용하여 필요한 전력 조정을 결정합니다. |
| SCR 전력 조절기 (근육) | 전력 조정 | 컨트롤러의 명령에 따라 가열 요소에 공급되는 전기 에너지를 정밀하게 제어합니다. |
실험실에서 타의 추종을 불허하는 열 정밀도 달성
고정밀 재료 처리, 운영 안정성 또는 배치 간 일관성 중 무엇을 우선시하든 올바른 온도 제어 시스템이 중요합니다. KINTEK은 실험실 로 및 장비 전문 기업으로서 특정 실험실 요구 사항에 맞는 강력한 솔루션을 제공합니다.
당사의 전문가는 정확하고 반복 가능한 결과를 위해 필요한 고급 PID 컨트롤러 및 안정적인 구성 요소를 갖춘 시스템을 선택하는 데 도움을 드릴 수 있습니다.
정밀한 열 제어 기반 위에 공정을 구축하려면 지금 문의하십시오.

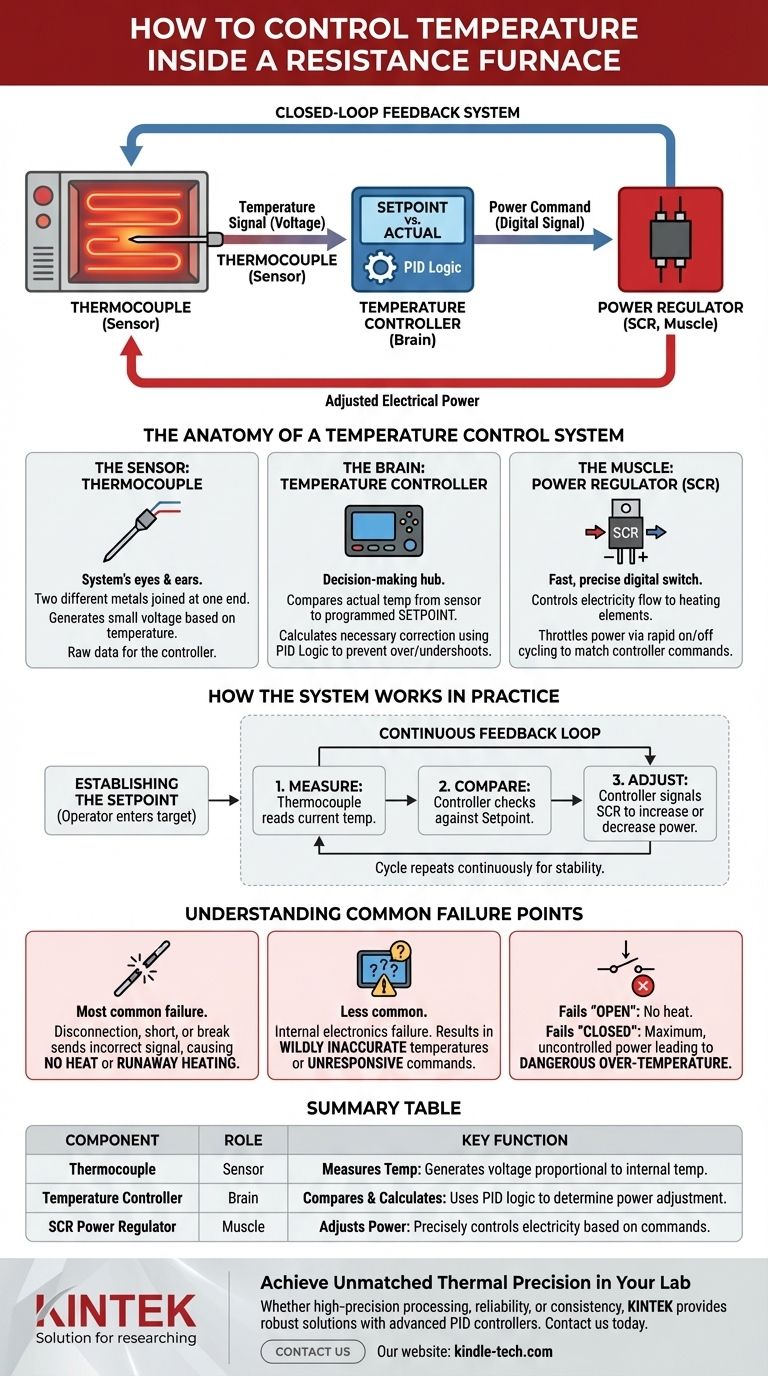

시각적 가이드
