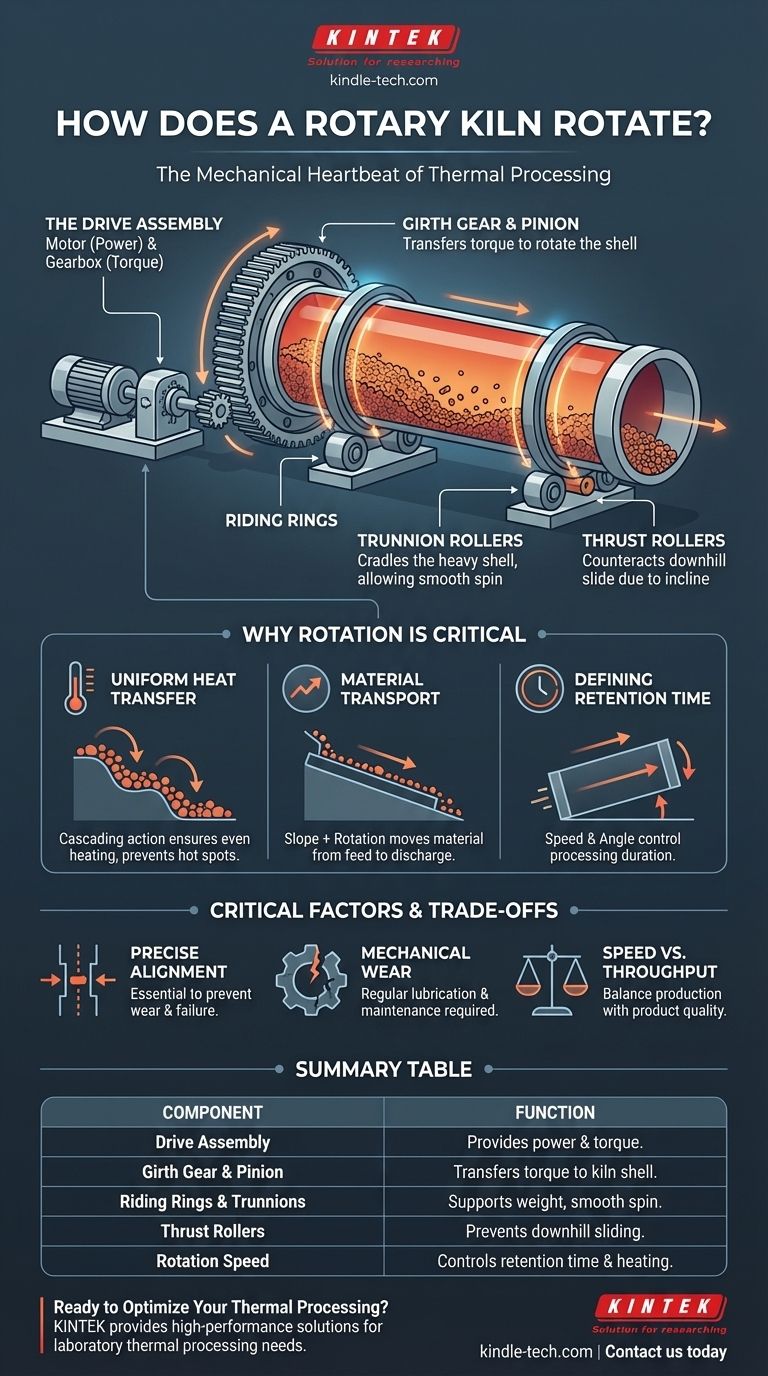

본질적으로 회전 가마는 강력한 모터와 거대한 기어 시스템을 사용하여 회전합니다. 가마 자체는 크고 무거운 실린더이며, 이는 원주를 따라 고정된 거대한 링 기어(림 기어라고 함)에 의해 구동됩니다. 이 전체 장치는 일련의 롤러에 의해 지지되어 거대한 구조물이 축을 중심으로 부드럽게 회전할 수 있도록 합니다.
가마의 회전은 단순히 혼합을 위한 것이 아닙니다. 이는 모터 구동 기어가 원통형 쉘을 돌리고 지지 롤러가 하중을 지탱하는 정밀하게 설계된 시스템입니다. 이 움직임은 약간의 하향 경사와 결합되어 가마 내에서 재료를 균일하게 가열하고 천천히 이송하는 기본적인 메커니즘입니다.
회전의 핵심 메커니즘
회전 가마가 어떻게 회전하는지 이해하려면 시스템을 주요 기계 구성 요소로 나누어 보는 것이 가장 좋습니다. 각 부분에는 뚜렷하고 중요한 기능이 있습니다.
구동 장치: 동력의 원천
전체 과정은 구동 장치에서 시작됩니다. 이는 일반적으로 감속기가 연결된 고토크 전기 모터로 구성됩니다.
모터는 원시 동력을 제공하고, 감속기는 속도를 줄이는 동시에 토크를 크게 증가시킵니다. 이는 가마 쉘과 내부 재료의 엄청난 관성과 무게를 극복하는 데 필요합니다.
림 기어: 동력을 움직임으로 변환
감속기에서 나오는 토크는 피니언이라는 작은 기어로 전달됩니다. 이 피니언은 회전 가마의 원통형 쉘에 직접 볼트로 고정된 림 기어라고 하는 거대한 링 기어와 맞물립니다.
피니언이 회전함에 따라 훨씬 더 큰 림 기어를 회전시키도록 강제하고, 이는 다시 전체 가마 장치를 회전시킵니다. 이 기어 배열은 무거운 구조물을 느리고 제어된 속도로 돌리는 데 필요한 최종적인 기계적 이점을 제공합니다.
지지 시스템: 지지 링 및 트러니언 롤러
회전 가마는 특히 재료로 채워지고 내화 벽돌로 라이닝될 때 엄청나게 무겁습니다. 자체 무게를 지탱할 수 없습니다.
대신, 가마 쉘은 지지 링 또는 지지 타이어라고 하는 두 개 이상의 거대한 강철 밴드에 의해 지지됩니다. 이 링들은 트러니언 롤러라고 하는 중장비 롤러 세트 위에 놓입니다. 이 시스템은 요람처럼 작동하여 가마의 전체 반경 하중을 지탱하고 최소한의 마찰로 회전할 수 있도록 합니다.
추력 롤러: 축 위치 관리
가마는 약간의 경사(또는 기울기)로 설정되어 있기 때문에 중력은 지속적으로 가마를 아래쪽으로 끌어내리려고 합니다.
이 축 방향 힘에 저항하고 가마가 트러니언 롤러에서 미끄러지는 것을 방지하기 위해 하나 이상의 추력 롤러가 지지 링 측면에 밀착되도록 배치됩니다. 이 롤러는 전체 장치를 종축을 따라 완벽하게 위치하도록 유지합니다.
회전이 중요한 공정 변수인 이유
가마의 회전은 단순한 배경 기능이 아니라 공정 제어를 위한 주요 도구입니다. 회전 속도와 특성은 최종 제품에 직접적인 영향을 미칩니다.
균일한 열 전달 보장
가마가 회전함에 따라 내부의 재료가 부드럽게 구르며 섞입니다. "캐스케이딩"이라고 하는 이 동작은 새로운 표면을 뜨거운 가스와 가열된 내화 벽에 지속적으로 노출시킵니다.
이러한 지속적인 혼합은 균일한 가열을 달성하고 재료 베드 내의 국부적 과열 또는 미처리 부분을 방지하는 데 필수적입니다.
재료 이송 제어
가마는 항상 약간의 하향 각도(일반적으로 1도에서 4도 사이)로 설치됩니다.
이러한 경사와 회전의 조합이 재료를 공급 끝에서 배출 끝으로 천천히 이동시키는 원인입니다. 회전이 없으면 재료는 제자리에 그대로 있게 됩니다.
체류 시간 결정
체류 시간, 즉 재료가 가마 내부에 머무는 기간은 완전한 화학 반응이나 물리적 변화를 보장하기 위한 중요한 매개변수입니다.
이 시간은 가마의 회전 속도와 경사각을 조정하여 직접 제어됩니다. 더 느린 회전 또는 더 얕은 경사는 체류 시간을 증가시키는 반면, 더 빠른 회전 또는 더 가파른 경사는 체류 시간을 감소시킵니다.
절충점 및 중요 요소 이해
회전 가마를 작동하는 것은 성능과 기계적 현실 사이의 균형을 맞추는 것을 포함합니다. 관련된 힘은 엄청나며 작은 문제도 큰 문제로 이어질 수 있습니다.
정밀 정렬의 중요성
트러니언 롤러의 정렬과 가마 쉘의 전반적인 직선도는 원활한 작동을 위해 절대적으로 필수적입니다.
정렬 불량은 가마의 막대한 무게를 롤러와 지지 링의 작은 영역에 집중시킵니다. 이는 과도하고 불균일한 마모, 진동 및 전력 소비 증가로 이어져 궁극적으로 지지 부품의 치명적인 고장을 초래할 수 있습니다.
기계적 응력 및 마모
구동 기어, 지지 링 및 롤러는 지속적인 기계적 응력 하에 있습니다. 이들은 모두 정기적인 검사 및 유지보수가 필요한 마모 부품으로 간주됩니다.
기어 맞물림 및 지지 롤러 베어링의 윤활은 이러한 값비싼 부품의 수명을 연장하고 마찰을 최소화하는 데 중요합니다.
속도 대 처리량
생산 속도(처리량)와 공정 품질 사이에는 직접적인 상충 관계가 있습니다.
회전 속도를 높이면 재료가 가마를 더 빨리 통과하여 출력이 증가합니다. 그러나 이는 체류 시간을 단축시켜 불완전한 반응과 낮은 품질의 제품을 초래할 수 있습니다. 효율적인 작동을 위해서는 최적의 균형을 찾는 것이 중요합니다.
목표에 맞는 올바른 선택
회전 가마의 작동 초점은 생산량, 장비 수명 또는 제품 품질 등 주요 목표에 전적으로 달려 있습니다.
- 공정 효율성이 주요 초점인 경우: 제어가 가장 중요합니다. 회전 속도와 가마 경사를 최적화하여 목표 체류 시간과 균일한 열 전달을 달성하십시오.
- 유지보수 및 수명이 주요 초점인 경우: 구동 기어, 피니언, 지지 링 및 모든 지지 롤러에 대한 정기적인 검사 및 윤활을 우선시하여 조기 마모를 방지하십시오.
- 제품 품질이 주요 초점인 경우: 재료가 정확히 필요한 기간 동안 균일하게 처리되도록 온도 프로파일과 회전 속도 사이의 완벽한 균형을 달성해야 합니다.
궁극적으로 가마의 회전은 전체 열처리 공정을 구동하는 기계적 심장 박동입니다.
요약표:
| 구성 요소 | 기능 |
|---|---|
| 구동 장치(모터 및 감속기) | 가마 회전을 위한 동력과 토크를 제공합니다. |
| 림 기어 및 피니언 | 구동 장치에서 가마 쉘 회전으로 토크를 전달합니다. |
| 지지 링 및 트러니언 롤러 | 가마의 무게를 지지하고 부드럽게 회전할 수 있도록 합니다. |
| 추력 롤러 | 경사진 가마가 아래로 미끄러지는 것을 방지합니다. |
| 회전 속도 | 재료 체류 시간과 가열 균일도를 제어합니다. |
