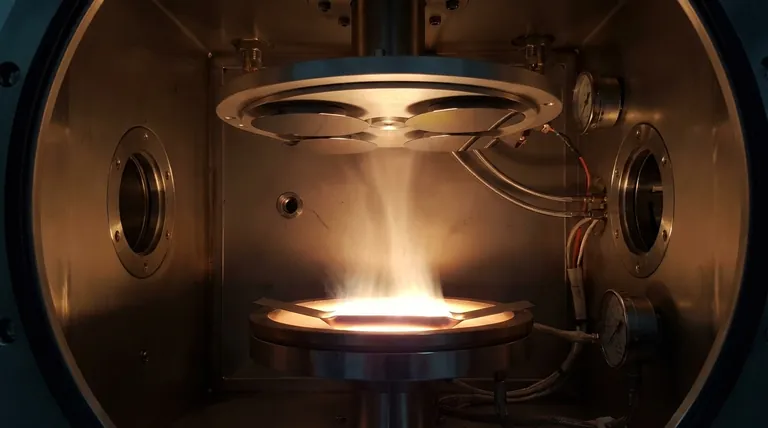

열 증착은 박막을 제조하는 데 널리 사용되는 물리적 기상 증착(PVD) 기술입니다. 고진공 환경에서 대상 물질을 증발할 때까지 가열하여 기판으로 이동하는 증기 흐름을 형성한 후 응축하여 박막을 형성합니다. 이 공정은 온도, 진공 조건 및 증착 파라미터를 정밀하게 제어하여 균일하고 고품질의 필름을 얻을 수 있습니다. 열 증착은 금속, 반도체 및 특정 유기 물질을 증착하는 데 특히 적합하므로 전자, 광학 및 에너지와 같은 산업에서 매우 중요한 방법입니다.
핵심 사항 설명:

-
열 증발의 원리:
- 열 증발은 대상 물질이 증발점에 도달할 때까지 가열하여 증기로 변환하는 방식으로 작동합니다.
- 기화된 물질은 고진공 챔버를 통해 이송되어 기판 위에 증착되고, 여기서 응축되어 얇은 필름을 형성합니다.
- 이 프로세스는 일반적으로 저항성 발열체(예: 텅스텐 보트 또는 코일) 또는 전자 빔을 사용하여 생성되는 열 에너지에 의해 구동됩니다.
-
시스템의 주요 구성 요소:
- 진공 챔버: 고진공 환경은 기화된 입자와 가스 분자 간의 충돌을 최소화하여 깨끗하고 균일한 증착을 보장하는 데 필수적입니다.
- 난방 소스: 저항성 발열체(예: 텅스텐 보트 또는 코일) 또는 전자 빔을 사용하여 대상 물질을 증발 온도까지 가열합니다.
- 기판: 박막이 증착되는 표면입니다. 증발 소스 위에 위치하여 기화된 물질이 균일하게 응축될 수 있도록 합니다.
- 진공 펌프: 일반적으로 10^-5 ~ 10^-7 Torr의 압력에서 고진공 환경을 유지하여 기화된 입자가 자유롭게 이동할 수 있는 경로를 보장합니다.
-
열 증발 공정의 단계:
-
준비:
- 대상 재료는 증발 소스(예: 보트 또는 코일)에 배치됩니다.
- 기판을 청소하고 진공 챔버에 배치합니다.
-
증발:
- 대상 물질이 증발할 때까지 가열되어 증기 구름을 형성합니다.
- 챔버 내부의 증기압이 증가하여 증기 흐름이 생성됩니다.
-
입금:
- 기화된 물질은 진공 챔버를 통해 이동하여 기판에 증착됩니다.
- 재료가 응축되어 기판에 부착되면서 얇은 막을 형성합니다.
-
냉각 및 제거:
- 증착 후 기판을 냉각하고 진공 챔버를 환기하여 코팅된 기판을 제거합니다.
-
준비:
-
열 증발의 장점:
- 고순도: 고진공 환경으로 오염을 최소화하여 순수하고 고품질의 필름을 얻을 수 있습니다.
- 다용도성: 금속, 반도체 및 특정 유기 화합물을 포함한 다양한 재료를 증착하는 데 적합합니다.
- 정밀도: 필름 두께와 균일도를 정밀하게 제어할 수 있습니다.
- 확장성: 소규모 실험실 실험과 대규모 산업 생산 모두에 맞게 확장할 수 있습니다.
-
열 증발의 한계:
- 재료 호환성: 용융 및 증발 온도의 차이로 인해 모든 재료가 증발할 수 있는 것은 아닙니다.
- 높은 에너지 소비량: 대상 물질을 가열하고 진공을 유지하는 데 상당한 에너지가 필요합니다.
- 제한된 접착력: 일부 소재는 기질과의 접착력이 떨어질 수 있어 추가적인 표면 처리가 필요할 수 있습니다.
-
열 증발의 응용:
- 전자 제품: 반도체 장치의 금속 접점 및 인터커넥트 증착에 사용됩니다.
- 광학: 반사 방지 코팅, 거울, 광학 필터용 박막을 생산합니다.
- 에너지: 태양 전지, 배터리 및 연료 전지용 재료를 증착합니다.
- 유연한 전자 제품: 플렉서블 디스플레이, 유기 발광 다이오드(OLED), 플렉서블 태양광 패널용 박막을 생산할 수 있습니다.
-
다른 박막 증착 기술과의 비교:
- 스퍼터링: 이온화된 가스를 사용하여 대상물에서 재료를 배출하여 더 나은 접착력과 다양한 재료와의 호환성을 제공합니다.
- 화학 기상 증착(CVD): 화학 반응을 통해 박막을 증착하여 복잡한 형상에 더 나은 컨포멀 커버리지를 제공합니다.
- 스핀 코팅: 일반적으로 폴리머 및 유기 물질에 사용되는 박막 증착을 위한 용액 기반 방법입니다.
-
열 증발의 최근 발전:
- 전자빔 증발과 같은 첨단 열원을 개발하여 증발 속도를 높이고 제어를 개선했습니다.
- 다른 증착 기술(예: 스퍼터링 또는 CVD)과 통합하여 다층 필름을 위한 하이브리드 공정을 생성합니다.
- 유연한 전자기기와 에너지 저장 분야의 새로운 응용 분야를 위한 2D 소재(예: 그래핀) 및 유기 화합물과 같은 새로운 소재를 탐색합니다.
열 증착의 원리, 구성 요소 및 단계를 이해함으로써 사용자는 특정 응용 분야에 대한 적합성에 대해 정보에 입각한 결정을 내리고 원하는 필름 특성에 맞게 공정을 최적화할 수 있습니다.
요약 표:
측면 | 세부 정보 |
---|---|
원칙 | 진공 상태에서 대상 물질을 가열하여 기판에 증발 및 증착합니다. |
주요 구성 요소 | 진공 챔버, 열원, 기판, 진공 펌프. |
장점 | 고순도, 다용도성, 정밀성, 확장성. |
제한 사항 | 소재 호환성, 높은 에너지 소비, 제한된 접착력. |
애플리케이션 | 전자, 광학, 에너지, 플렉시블 전자 제품. |
비교 | 스퍼터링보다 순도가 높고, CVD보다 컨포멀이 적으며, 스핀 코팅보다 간단합니다. |
최근 발전 | 전자빔 증발, 하이브리드 프로세스, 2D 재료. |
