본질적으로, 스퍼터링은 박막을 증착하는 매우 다재다능하고 제어 가능한 방법이지만, 상당한 상충 관계가 없는 것은 아닙니다. 주요 장점은 우수한 접착력과 필름 품질로 광범위한 재료(복합 합금 및 절연체 포함)를 증착할 수 있다는 것입니다. 주요 단점은 일반적으로 낮은 증착 속도, 더 높은 장비 비용 및 복잡성, 그리고 기판 가열 가능성입니다.
스퍼터링은 정밀한 제어가 매우 중요할 때 고품질의 복잡한 박막을 생산하는 데 탁월합니다. 이러한 정밀도와 재료 유연성은 속도와 운영 단순성을 희생해야 하므로 필름 성능과 제조 처리량 사이의 균형을 맞춰야 합니다.

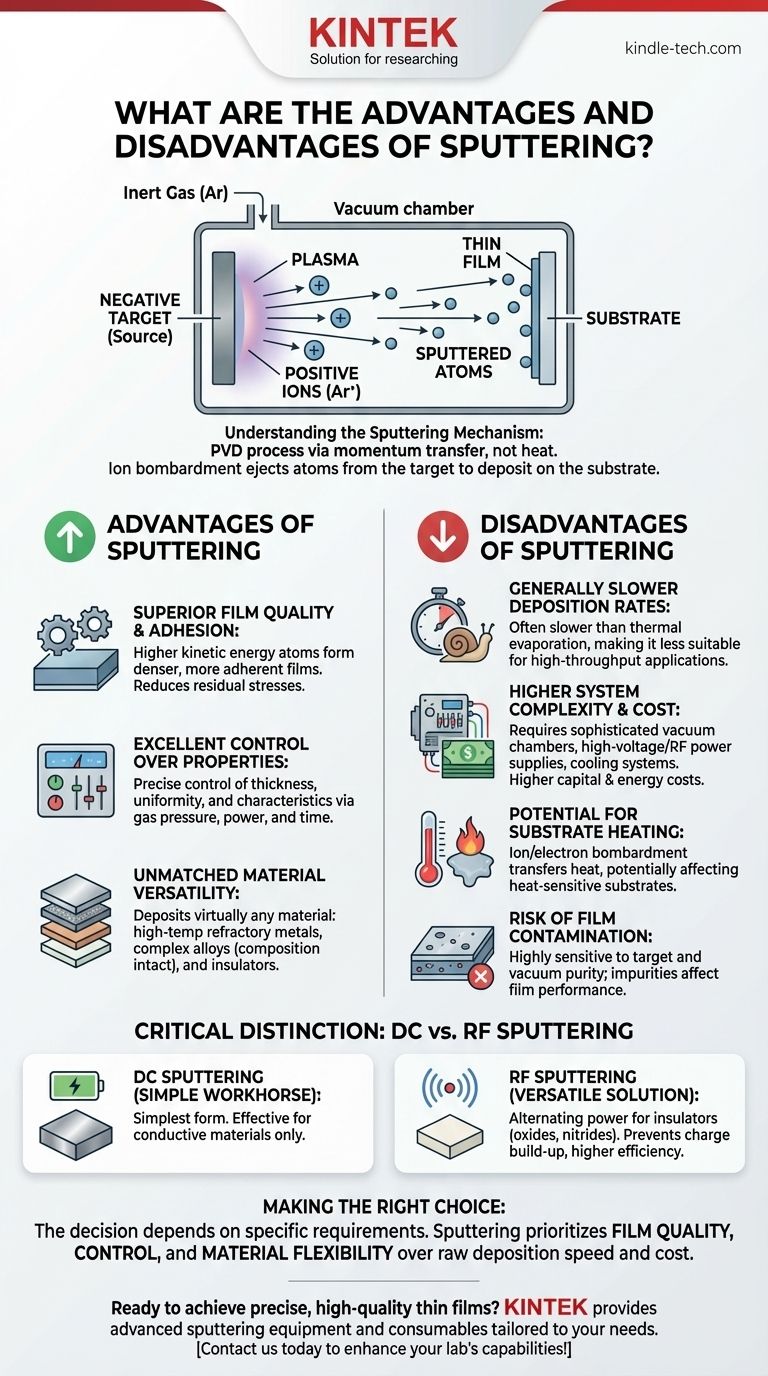

스퍼터링 메커니즘 이해하기
장단점을 파악하려면 먼저 스퍼터링이 어떻게 작동하는지 이해해야 합니다. 이는 열이 아닌 운동량 전달에 의존하는 물리적 기상 증착(PVD) 공정입니다.
핵심 원리: 이온 충돌
기판과 원료("타겟")가 진공 챔버에 배치됩니다. 챔버는 아르곤과 같은 소량의 불활성 가스로 채워집니다.
타겟에 강한 음의 전압이 가해지면 플라즈마가 점화됩니다. 플라즈마 내의 양전하를 띤 아르곤 이온은 음전하를 띤 타겟 쪽으로 가속됩니다.
이러한 고에너지 이온은 타겟을 충분한 힘으로 폭격하여 표면에서 원자를 물리적으로 튕겨내거나 "스퍼터링"합니다. 이 스퍼터링된 원자는 진공을 통해 이동하여 기판에 증착되어 원자 하나씩 박막을 형성합니다.
스퍼터링의 주요 장점
스퍼터링은 증착된 박막의 품질과 특성이 생산 속도보다 더 중요할 때 종종 사용되는 방법입니다.
우수한 박막 품질 및 접착력
스퍼터링된 원자는 열 증착보다 더 높은 운동 에너지로 기판에 도달하기 때문에 더 밀집되고 접착력이 좋은 박막을 형성합니다. 이 공정은 기판에 대한 잔류 응력을 줄일 수도 있는데, 이는 민감한 응용 분야에 매우 중요합니다.
박막 특성에 대한 뛰어난 제어
스퍼터링은 박막 두께와 균일성에 대한 정밀하고 반복 가능한 제어를 허용합니다. 가스 압력, 전력 및 증착 시간과 같은 매개변수를 조정하여 최종 박막 특성을 미세 조정할 수 있습니다. 또한 증착 직전에 챔버 내에서 이온 충돌을 통해 기판을 세척할 수 있어 더 나은 접착을 위한 깨끗한 계면을 보장합니다.
타의 추종을 불허하는 재료 다용성
이것은 아마도 스퍼터링의 가장 큰 강점일 것입니다. 녹는점에 의해 제한되는 열 증착과 달리 스퍼터링은 사실상 모든 재료를 증착할 수 있습니다. 여기에는 고온 내화 금속, 복합 합금(조성이 그대로 유지되면서 증착됨) 및 절연 화합물도 포함됩니다.
상충 관계 및 단점 이해하기
스퍼터링의 제어 및 다용성은 명확한 운영 비용 및 제한 사항을 수반하며 고려해야 합니다.
일반적으로 느린 증착 속도
최신 기술로 속도가 향상되었지만 기본 스퍼터링은 종종 열 증착과 같은 다른 방법보다 느립니다. 이로 인해 속도가 주요 동인인 고처리량, 저비용 응용 분야에는 덜 적합할 수 있습니다.
더 높은 시스템 복잡성 및 비용
스퍼터링 시스템에는 정교한 진공 챔버, 고전압 전원 공급 장치 및 종종 열을 관리하기 위한 냉각 시스템이 필요합니다. 절연 재료를 스퍼터링하는 데 필요한 RF 전원 공급 장치는 전도성 재료에 사용되는 DC 전원 공급 장치에 비해 특히 비쌉니다. 이는 더 높은 자본 투자 및 에너지 비용으로 이어집니다.
기판 가열 가능성
에너지를 가진 입자(이온, 전자 및 스퍼터링된 원자)의 지속적인 충돌은 기판에 상당한 양의 열을 전달할 수 있습니다. 종종 다른 공정보다 덜 심각하지만, 이는 플라스틱이나 특정 생물학적 샘플과 같은 열에 민감한 기판에 문제가 될 수 있습니다.
박막 오염 위험
이 공정은 타겟 재료와 진공 환경의 순도에 매우 민감합니다. 타겟의 불순물이나 챔버의 잔류 가스가 성장하는 박막에 통합되어 성능에 영향을 미칠 수 있습니다.
중요한 구분: DC 대 RF 스퍼터링
모든 스퍼터링이 동일한 것은 아닙니다. 사용되는 전원 유형은 공정의 기능을 근본적으로 변경합니다.
DC 스퍼터링: 간단한 핵심 장비
직류(DC) 스퍼터링은 가장 간단한 형태입니다. 매우 효과적이고 널리 사용되지만 전기 전도성 재료만 증착할 수 있습니다. DC 전원으로 절연체를 스퍼터링하려고 하면 타겟 표면에 양전하가 축적되어 들어오는 이온을 밀어내고 공정을 중단시킵니다.
RF 스퍼터링: 다재다능한 솔루션
무선 주파수(RF) 스퍼터링은 교류 전원을 사용합니다. 이 교류 필드는 타겟 표면의 전하 축적을 방지하여 산화물 및 질화물과 같은 절연 재료를 스퍼터링할 수 있게 합니다. RF 스퍼터링은 또한 더 효율적인 플라즈마를 생성하는 경향이 있어 기본 DC 스퍼터링에 비해 낮은 압력에서 더 높은 증착 속도를 얻을 수 있습니다.
목표에 맞는 올바른 선택하기
스퍼터링을 사용할지 여부를 결정하는 것은 박막 품질, 재료 유형 및 생산량에 대한 특정 요구 사항에 전적으로 달려 있습니다.
- 고성능 박막이 주요 초점인 경우: 스퍼터링은 복합 합금, 내화 금속 또는 화학량론이 중요한 화합물에서 밀집되고 접착력이 좋은 박막을 증착하는 데 탁월한 선택입니다.
- 절연체 증착이 주요 초점인 경우: RF 스퍼터링은 고품질의 광학 또는 유전체 박막을 생성하는 가장 안정적이고 제어 가능한 방법 중 하나입니다.
- 고처리량 및 저비용이 주요 초점인 경우: 단순한 금속 코팅의 경우 열 증착이 스퍼터링보다 빠르고 경제적인 경우가 많습니다.
궁극적으로 스퍼터링을 선택하는 것은 원시 증착 속도와 비용보다 박막 품질, 제어 및 재료 유연성에 우선순위를 두는 것을 의미합니다.
요약표:
| 장점 | 단점 |
|---|---|
| 우수한 박막 접착력 및 밀도 | 더 낮은 증착 속도 |
| 박막 특성에 대한 뛰어난 제어 | 더 높은 장비 비용 및 복잡성 |
| 합금, 금속 및 절연체 증착 가능 | 기판 가열 가능성 |
| 고품질의 균일한 박막 | 박막 오염 위험 |
실험실을 위한 정밀하고 고품질의 박막을 얻을 준비가 되셨습니까?
KINTEK은 특정 연구 및 생산 요구 사항에 맞는 고급 스퍼터링 장비 및 소모품을 제공하는 데 주력하고 있습니다. 복합 합금, 내화 금속 또는 절연 화합물을 증착하든 관계없이 당사의 솔루션은 귀하의 작업에 필요한 우수한 제어 및 재료 유연성을 제공합니다.
당사 전문가가 박막 공정을 최적화하도록 도와드리겠습니다. 지금 문의하여 KINTEK이 귀하의 실험실 역량을 어떻게 향상시킬 수 있는지 논의해 보세요!
