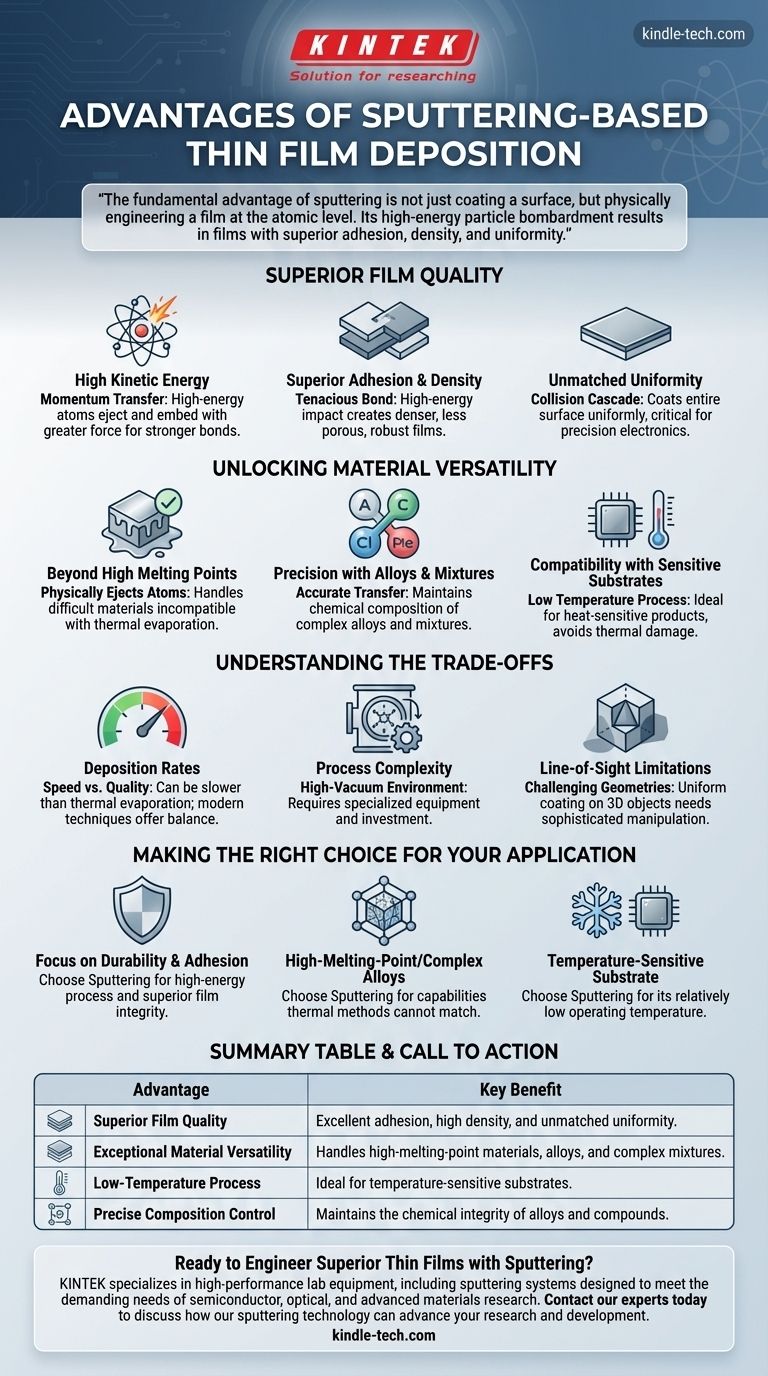

스퍼터링 기반 박막 증착의 장점은 무엇인가요?

스퍼터링 기반 박막 증착의 장점은 다음과 같습니다:

  1. 정밀한 제어: 스퍼터링을 사용하면 증착 공정을 정밀하게 제어할 수 있어 맞춤형 두께, 구성 및 구조를 가진 박막을 생성할 수 있습니다. 이러한 정밀도는 일관되고 재현 가능한 결과를 보장하며, 이는 많은 산업 및 과학 응용 분야에 매우 중요합니다.

  2. 다목적성: 스퍼터링은 금속, 합금, 산화물, 질화물 등 다양한 재료에 적용할 수 있습니다. 이러한 다목적성 덕분에 전자, 광학 등 다양한 분야와 응용 분야에 적합합니다.

  3. 고품질 필름: 이 공정은 기판에 대한 접착력이 우수하고 결함이나 불순물이 최소화된 박막을 생성합니다. 그 결과 고성능 표준을 충족하는 균일한 코팅이 이루어지며 코팅 재료의 내구성과 기능성이 향상됩니다.

  4. 광범위한 소재 호환성: 열 증착과 같은 다른 증착 방법에 비해 스퍼터링은 다양한 혼합물 및 합금을 포함한 광범위한 재료에 효과적입니다. 스퍼터링의 높은 에너지 전달은 저온에서도 표면 접착력, 필름 균일성 및 패킹 밀도를 향상시킵니다.

  5. 제어 및 조정의 용이성: 증착 시간 및 작동 파라미터를 조정하여 필름의 두께를 쉽게 제어할 수 있습니다. 또한 합금 조성, 스텝 커버리지, 입자 구조 등의 특성을 증착 방식보다 더 쉽게 제어할 수 있습니다.

  6. 증착 전 세정 및 안전성: 스퍼터링을 사용하면 증착 전에 진공 상태에서 기판을 청소할 수 있어 필름 품질이 향상됩니다. 또한 전자빔 증착에서 발생할 수 있는 X-레이로 인한 디바이스 손상을 방지합니다.

  7. 유연한 구성 및 반응성 증착: 스퍼터링 소스는 다양한 형태로 구성할 수 있으며, 플라즈마에서 활성화된 반응성 가스를 사용하여 반응성 증착을 쉽게 달성할 수 있습니다. 이러한 유연성은 다양한 증착 요구 사항에 대한 스퍼터링 공정의 적응성을 향상시킵니다.

  8. 복사열 최소화 및 컴팩트한 디자인: 스퍼터링 공정은 복사열을 거의 발생시키지 않아 온도에 민감한 기판에 유리합니다. 또한 스퍼터링 챔버의 컴팩트한 설계로 소스와 기판 사이의 간격을 좁혀 증착 효율을 최적화할 수 있습니다.

이러한 장점으로 인해 스퍼터링은 높은 정밀도, 재료의 다양성 및 고품질 필름 생산이 중요한 수많은 산업에서 박막 증착에 선호되는 방법입니다.
