어닐링로의 주요 유형은 재료를 처리하는 방식에 따라 분류되며, 주요 구분은 배치(Batch) 시스템과 연속(Continuous) 시스템으로 나뉩니다. 일반적인 예로는 배치 처리를 위한 박스형 로, 피트형 로, 진공로가 있으며, 대량 연속 생산을 위한 롤러 하스 로, 푸셔 로, 컨베이어 벨트 로가 있습니다.
어닐링로를 선택할 때 가장 중요한 요소는 로의 최대 온도가 아니라, 로의 설계가 귀하의 재료 형태, 요구되는 생산량, 그리고 분위기 제어의 필요성과 얼마나 잘 일치하는가입니다. 올바른 로는 특정 작동 및 야금학적 목표에 가장 잘 맞는 로입니다.
어닐링로의 목적
로의 유형을 비교하기 전에, 그것들이 설계된 공정(어닐링)을 이해하는 것이 중요합니다. 어닐링은 특정 특성을 얻기 위해 재료의 미세 구조를 변화시키는 열처리 공정입니다.
내부 응력 완화
어닐링의 주된 목표는 강철이나 구리와 같은 재료를 재결정 온도까지 가열하는 것입니다. 이 공정은 인발이나 스탬핑과 같은 이전의 냉간 가공 과정에서 축적된 내부 응력을 완화시킵니다.
연성 및 부드러움 개선
재료를 이 온도에서 유지한 다음 제어된 속도로 냉각함으로써, 로 공정은 금속을 더 부드럽고 연성 있게 만듭니다. 이는 균열 없이 후속 가공, 성형 또는 형상화 작업을 위해 재료를 준비시킵니다.
로의 분류: 배치 대 연속
어닐링로는 작동 모드, 즉 재료를 한 번에 한 배치씩 처리하는지(배치) 아니면 지속적인 흐름으로 처리하는지(연속)에 따라 가장 잘 이해할 수 있습니다.
배치로: 다양한 부하에 대한 유연성
배치로는 한 번에 한 사이클씩 장입 및 배출되므로, 낮은 생산량, 맞춤형 작업 또는 다양한 크기의 부품 처리에 이상적입니다.
- 박스형 로(Box Furnaces): 이들은 가장 일반적인 범용 배치로입니다. 문이 달린 단순한 챔버가 있으며, 크고 부피가 큰 부품이나 작은 부품 바구니를 어닐링하는 데 적합합니다.
- 피트형 로(Pit Furnaces): 이들은 재료를 위에서 장입하는 수직 실린더 형태입니다. 샤프트와 같은 긴 부품이나 와이어 및 스트립 코일을 수직으로 효율적으로 배치하여 처리하는 데 완벽하게 적합합니다.
- 진공로(Vacuum Furnaces): 챔버에서 분위기를 제거하는 특수 배치로입니다. 이는 티타늄, 내화 금속 및 그렇지 않으면 산소와 반응하여 깨끗하고 밝은 표면 마감을 초래할 수 있는 특정 스테인리스강과 같은 재료를 어닐링하는 데 필수적입니다. 이들은 수평 및 수직(웰 타입) 구성으로 제공됩니다.
연속로: 대량 생산을 위한 효율성
연속로는 유사한 부품이 지속적으로 처리되는 대량 생산을 위해 설계되었습니다. 재료는 가열 및 냉각 구역을 통해 꾸준히 이동합니다.
- 컨베이어 벨트 로(Conveyor Belt Furnaces): 이 로들은 메쉬 벨트를 사용하여 작고 가벼운 부품을 로 내부로 운반합니다. 이들은 패스너, 스탬핑 부품 및 높은 볼륨에서 일관된 결과를 요구하는 기타 소형 부품 생산에서 흔히 사용됩니다.
- 롤러 하스 로(Roller Hearth Furnaces): 재료는 구동 롤러 세트를 통해 로 내부로 이동합니다. 이 설계는 판재, 바, 튜브 및 대형 주물과 같은 무거운 제품을 연속적인 흐름으로 처리할 수 있을 만큼 견고합니다.
- 푸셔 로(Pusher Furnaces): 이 설계에서는 제품이 담긴 트레이 또는 "보트"가 로 내부로 차례로 밀려 들어갑니다. 이 방법은 작거나 큰 부품의 대량 생산에도 사용됩니다.
절충점 이해하기
로를 선택하는 것은 효율성, 유연성 및 비용 간의 균형을 맞추는 것을 포함합니다. 각 설계는 서로 다른 종류의 타협을 제시합니다.
배치 처리: 유연성 대 처리량
배치로는 다음 배치로 온도, 사이클 시간 및 부품 유형을 변경할 수 있는 타의 추종을 불허하는 유연성을 제공합니다. 그러나 각 사이클마다 전체 챔버를 장입, 배출, 가열 및 냉각하는 데 시간이 소요되므로 전반적인 처리량은 낮습니다.
연속 처리: 효율성 대 특정성
연속로는 특정 제품에 대해 탁월한 효율성과 일관성을 제공합니다. 일단 작동되면 부품당 운영 비용이 매우 낮습니다. 단점은 유연성이 부족하다는 것입니다. 다른 부품에 맞게 조정하기 어려우며 초기 자본 투자가 훨씬 더 높습니다.
분위기 제어: 순도 대 비용
표준 로는 종종 산화를 최소화하기 위해 제어된 가스 분위기(질소 또는 아르곤 등)를 사용합니다. 진공로는 산화물 없는 부품을 생성하는 궁극적인 보호 기능을 제공하지만, 이는 상당히 높은 장비 및 운영 비용을 수반합니다. 많은 재료의 경우 단순한 가스 분위기로 충분합니다.
목표에 맞는 올바른 선택하기
귀하의 선택은 최종 목표에 의해 안내되어야 합니다. 재료 및 생산 일정 요구 사항에 로 기술을 맞추십시오.
- 주요 초점이 대량의 균일한 부품인 경우: 롤러 하스 또는 컨베이어 벨트와 같은 연속로는 가장 효율적인 선택입니다.
- 주요 초점이 소량 배치에서 다양한 크기의 부품을 처리하는 경우: 배치 스타일의 박스형 로 또는 피트형 로가 필요한 유연성을 제공합니다.
- 주요 초점이 민감한 재료에 대해 밝고 산화물 없는 마감을 달성하는 것인 경우: 재료 무결성을 보장하기 위해 진공로는 필수적입니다.
- 주요 초점이 길고 원통형 부품 또는 와이어 코일을 처리하는 경우: 피트형 로는 이 형상에 대해 특별히 설계되었으며 우수한 온도 균일성을 제공합니다.
궁극적으로 로는 정확한 야금학적 결과를 달성하기 위해 설계된 도구이며, 올바른 로를 선택하는 것은 제품 품질과 운영 효율성 모두를 보장합니다.
요약표:
| 로 유형 | 작동 모드 | 주요 특징 | 이상적인 용도 |
|---|---|---|---|
| 박스형 로 | 배치 | 단순한 챔버, 다용도 | 대형 부품, 다양한 부하, 낮은 생산량 |
| 피트형 로 | 배치 | 수직 장입, 우수한 균일성 | 긴 부품, 와이어/코일 어닐링 |
| 진공로 | 배치 | 분위기 없음, 산화물 없는 마감 | 민감한 재료(티타늄, 스테인리스강) |
| 롤러 하스 로 | 연속 | 무거운 부품 처리, 높은 처리량 | 판재, 바, 튜브, 대형 주물 |
| 컨베이어 벨트 로 | 연속 | 소형 부품의 일관된 흐름 | 패스너, 스탬핑 부품, 대량 생산 |
| 푸셔 로 | 연속 | 밀어 넣는 트레이, 연속 처리 | 다양한 크기의 대량 부품 |
어닐링 공정 최적화 준비가 되셨습니까?
올바른 어닐링로를 선택하는 것은 재료 특성과 생산 목표를 달성하는 데 매우 중요합니다. KINTEK은 귀하의 특정 실험실 및 생산 요구 사항에 맞춰진 광범위한 어닐링로를 포함하여 고품질 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다.
배치로의 유연성이 필요하든 연속 시스템의 대량 생산 효율성이 필요하든, 당사의 전문가는 운영 효율성과 제품 품질을 향상시킬 수 있는 완벽한 솔루션을 선택하도록 도울 수 있습니다.
귀하의 요구 사항에 대해 논의하고 KINTEK이 귀하의 실험실 성공을 어떻게 지원할 수 있는지 알아보려면 오늘 저희에게 연락하십시오. 맞춤형 상담을 위해 문의 양식을 통해 연락하십시오!

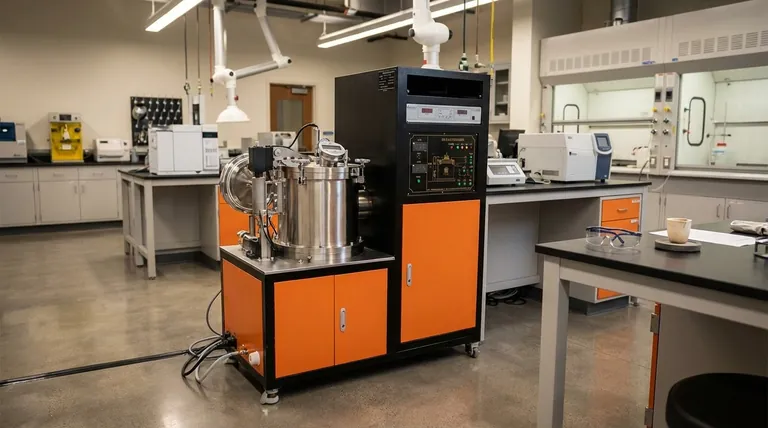

시각적 가이드
