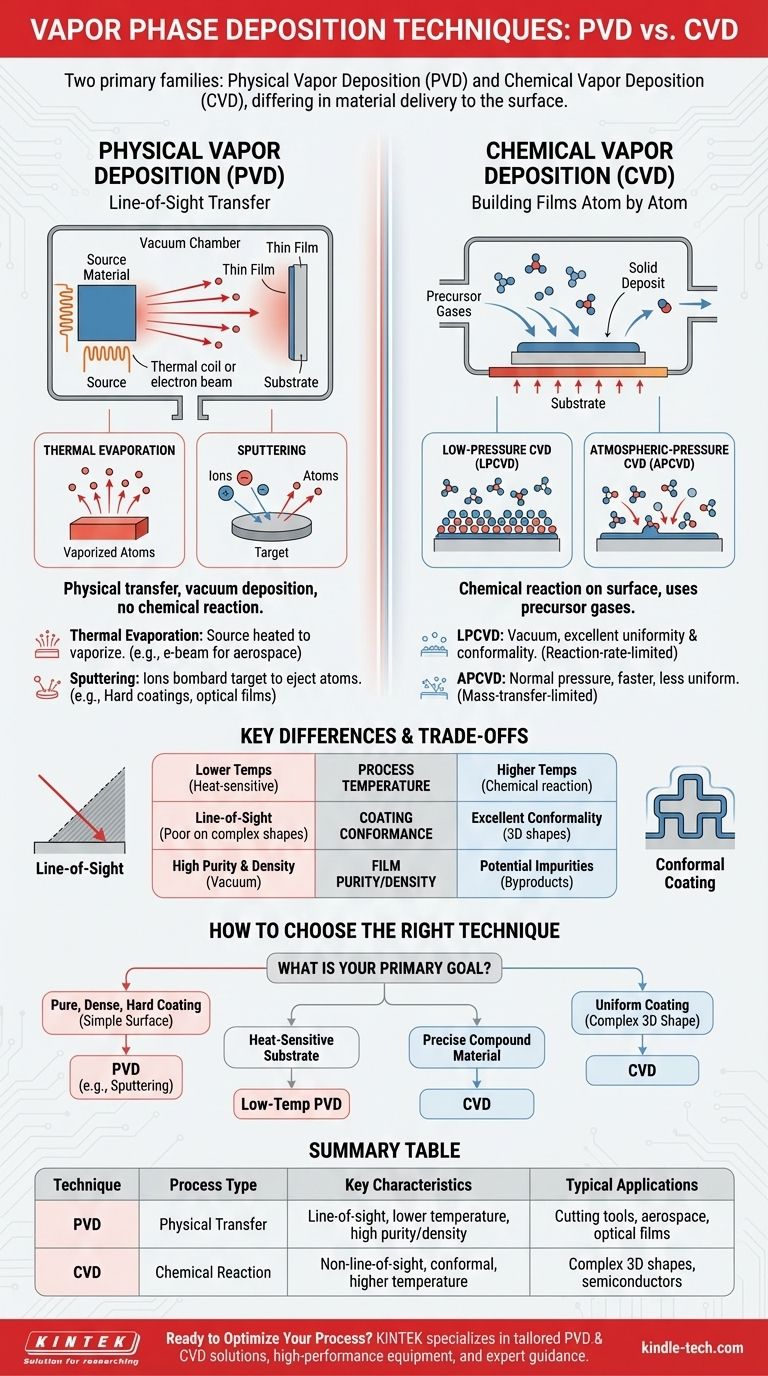

기상 증착 기술은 전자, 광학, 보호 코팅 등 다양한 응용 분야의 박막과 코팅을 만드는 데 필수적입니다.이러한 기술은 크게 물리적 기상 증착(PVD)과 화학 기상 증착(CVD)으로 분류됩니다.열 증착 및 스퍼터링과 같은 PVD 방법은 소스에서 기판으로 재료를 물리적으로 옮기는 반면, CVD는 화학 반응에 의존하여 재료를 증착합니다.각 방법에는 고순도, 균일성, 강한 접착력 등 고유한 장점이 있어 특정 애플리케이션에 적합합니다.
핵심 포인트 설명:
-
물리적 기상 증착(PVD):
- 열 증착: 이 기술은 진공 챔버에서 재료가 기화할 때까지 가열하는 것입니다.그런 다음 증기가 기판에 응축되어 얇은 필름을 형성합니다.일반적으로 융점이 낮은 재료에 사용되며 고순도 필름을 생산하는 것으로 알려져 있습니다.
- 스퍼터링: 이 공정에서는 고에너지 이온이 대상 물질에 충격을 가하여 원자를 기체 상태로 방출합니다.그런 다음 이 원자들이 기판 위에 증착됩니다.스퍼터링은 금속, 합금 및 화합물을 증착하는 데 널리 사용되며 필름의 균일성과 접착력이 뛰어납니다.
- 전자빔 증발: 고에너지 전자 빔을 사용하여 소스 재료를 증발시킵니다.이 방법은 융점이 높은 재료에 적합하며 필름 두께를 정밀하게 제어할 수 있습니다.
-
화학 기상 증착(CVD):
- CVD 공정: 이 기술은 기체 전구체 간의 화학 반응을 통해 기판에 고체 필름을 형성하는 기술입니다.화학 증착 기계 화학 기상 증착기 은 이 공정의 핵심 도구로, 증착 조건을 정밀하게 제어할 수 있습니다.CVD는 특히 반도체 제조에서 고품질의 컨포멀 필름을 증착하는 데 널리 사용됩니다.
- 플라즈마 강화 CVD(PECVD): 이 방식은 플라즈마를 사용하여 낮은 온도에서 화학 반응을 향상시키므로 온도에 민감한 기판에 적합합니다.
- 원자층 증착(ALD): ALD는 한 번에 한 원자층씩 필름을 증착하는 CVD의 하위 집합으로, 필름 두께와 균일성에 대한 탁월한 제어 기능을 제공합니다.초박형 컨포멀 코팅이 필요한 애플리케이션에 이상적입니다.
-
기타 기술:
- 분자 빔 에피택시(MBE): PVD의 특수한 형태인 MBE는 고품질 결정막을 성장시키는 데 사용됩니다.일반적으로 반도체 연구 및 생산에 사용됩니다.
- 분무 열분해: 이 방법은 가열된 기판에 용액을 분사하여 분해하여 얇은 필름을 형성하는 방식입니다.비용 효율적이며 대면적 코팅에 적합합니다.
-
적용 분야 및 장점:
- 고순도 및 균일성: PVD 및 CVD 기술 모두 순도와 균일성이 높은 필름을 생산하므로 전자, 광학 및 보호 코팅 분야에 이상적입니다.
- 강력한 접착력: 이 방법은 필름과 피착재 사이의 강력한 접착력을 보장하여 내구성과 성능을 향상시킵니다.
- 다목적성: 기상 증착 기술은 다양한 기판에 금속, 세라믹, 폴리머를 포함한 광범위한 재료를 증착하도록 맞춤화할 수 있습니다.
제조업체와 연구자는 이러한 기술의 원리와 응용을 이해함으로써 특정 요구 사항에 가장 적합한 방법을 선택하여 박막 응용 분야에서 최적의 성능과 품질을 보장할 수 있습니다.
요약 표:
| 기술 | 주요 방법 | 장점 | 애플리케이션 |
|---|---|---|---|
| 물리적 기상 증착(PVD) | 열 증착, 스퍼터링, 전자빔 증착 | 고순도, 균일성, 강한 접착력 | 전자, 광학, 보호 코팅 |
| 화학 기상 증착(CVD) | CVD, PECVD, ALD | 고품질, 컨포멀 필름, 정밀한 제어 | 반도체 제조, 박막 |
| 기타 기술 | MBE, 스프레이 열분해 | 비용 효율적인 대면적 코팅 | 연구, 대규모 생산 |
