실제로는 증착 속도가 두 가지 주요 방식 중 하나로 표현됩니다. 즉, 시간에 따른 두께 변화 또는 시간에 따른 질량 변화입니다. 박막 응용 분야에서 가장 일반적인 단위는 초당 옹스트롬(Å/s) 또는 초당 나노미터(nm/s)이며, 산업 또는 벌크 공정에서는 종종 분당 그램(g/min) 또는 시간당 킬로그램(kg/hr) 단위를 사용합니다.
증착 속도에 대해 선택하는 단위는 단순히 관습의 문제가 아닙니다. 이는 귀하의 주요 목표를 반영합니다. 시간에 따른 두께를 측정하는 것은 박막의 기능적 특성을 제어하는 데 중요하며, 시간에 따른 질량을 측정하는 것은 재료 처리량 및 비용 관리에 필수적입니다.
증착 속도에 대한 두 가지 관점
본질적으로 증착은 기판에 재료를 추가하는 과정입니다. 이 추가량을 정량화하는 방법은 공정의 어떤 측면을 제어해야 하는지에 전적으로 달려 있습니다.
단위 시간당 두께
이는 박막의 물리적 치수가 성능을 결정하는 연구, 반도체 제조 및 광학 코팅에서 가장 일반적인 측정 기준입니다.
- 초당 옹스트롬(Å/s): 열 증착 또는 스퍼터링과 같은 고정밀 공정의 표준입니다. 1 옹스트롬(Å)은 0.1 나노미터로, 단일 원자층의 규모를 나타냅니다.
- 초당 나노미터(nm/s): 널리 사용되며 Å/s보다 약간 더 직관적입니다. 연구 및 공정 개발 모두에서 일반적입니다.
- 시간당 마이크로미터(µm/hr): 더 두꺼운 코팅이나 초 단위 측정이 덜 실용적인 느린 공정에 사용됩니다.
두께 측정은 박막의 전기 저항, 광 투과율 또는 기계적 응력이 높이와 직접적으로 연결될 때 필수적입니다.
단위 시간당 질량
이 측정 기준은 재료 소비, 공정 효율성 및 비용이 주요 동인인 산업 환경에서 지배적입니다.
- 분당 그램(g/min): 산업 규모의 물리적 기상 증착(PVD) 또는 화학 기상 증착(CVD)에 사용되는 일반적인 단위로, 소스 재료(예: 증발 보트 또는 스퍼터링 타겟)의 소비를 추적하는 것이 중요합니다.
- 시간당 킬로그램(kg/hr): 대면적 코팅, 용접 또는 벌크 적층 제조(3D 프린팅)와 같이 처리량이 핵심 성과 지표인 중공업 응용 분야에서 사용됩니다.
질량을 측정하면 소비 및 증착되는 재료의 양에 대한 직접적이고 모호하지 않은 측정을 얻을 수 있으며, 이는 비용 분석 및 공급망 관리에 매우 중요합니다.
측정 방법이 단위에 미치는 영향
속도를 측정하는 데 사용하는 도구가 종종 사용하게 될 단위를 결정합니다. 두 가지 유형의 단위는 재료의 밀도를 통해 직접적으로 연결됩니다.
수정 진동자 미세저울(QCM)
QCM은 실시간 속도 모니터링을 위한 가장 일반적인 현장 도구입니다. 질량 변화를 측정하여 작동합니다. 그러나 시스템 소프트웨어는 거의 항상 미리 제공된 재료의 밀도 값을 사용하여 이 질량 측정을 두께로 변환한 다음 사용자에게 Å/s 또는 nm/s로 표시합니다.
단면 측정 및 타원광도계
스타일러스 단면 측정기 및 광학 단면 측정기는 증착 후 박막의 물리적 높이(두께)를 측정하는 비현장(ex-situ) 방법입니다. 그런 다음 속도는 총 증착 시간으로 최종 두께를 나누어 계산됩니다. 타원광도계는 현장 또는 비현장에서 사용하여 높은 정밀도로 박막 두께를 측정할 수 있으며, 이 역시 두께 기반 속도를 산출합니다.
중량 측정
벌크 공정의 경우 가장 간단한 방법은 증착 실행 전후에 부품의 무게를 재는 것입니다. 질량 차이를 공정 시간으로 나누면 평균 증착 속도를 g/min과 같은 단위로 직접 측정할 수 있습니다.
절충점 및 뉘앙스 이해
단위를 선택하는 것은 순전히 학문적인 것이 아닙니다. 공정 제어 및 품질에 실질적인 영향을 미칩니다.
"두께"의 모호성
nm/s로 측정된 속도는 때때로 오해의 소지가 있을 수 있습니다. 이는 증착되는 재료가 균일하고 알려져 있으며 완전히 밀집된 구조를 가지고 있다고 가정합니다. 공정 조건(예: 압력 또는 온도)이 변경되면 덜 밀집되고 다공성이 더 높은 박막이 증착될 수 있습니다.
QCM은 동일한 "두께" 속도를 보고할 수 있지만, 재료가 단위 부피당 덜 증착되었기 때문에 박막의 실제 특성은 크게 다를 수 있습니다.
"질량"의 신뢰성
질량 속도는 절대적인 양입니다. 1 g/min의 속도는 밀도나 다공성과 관계없이 매분 정확히 1그램의 재료가 증착되고 있음을 의미합니다. 이는 공정 제어 및 비용 모델링을 위한 보다 강력한 측정 기준입니다.
두 단위 간의 변환
재료의 밀도와 증착 면적을 알면 질량 속도와 두께 속도 간에 쉽게 변환할 수 있습니다.
기본 관계는 다음과 같습니다. 두께 속도 = 질량 속도 / (증착 면적 × 재료 밀도)
이 공식은 QCM 컨트롤러가 측정하는 질량을 표시하는 두께로 변환하는 데 사용하는 정확한 공식입니다.
목표에 맞는 올바른 단위 선택
단위 선택은 응용 분야의 특정 요구 사항에 따라 신중하게 결정되어야 합니다.
- 기능성 박막 특성(광학, 전자공학)에 중점을 두는 경우: Å/s 또는 nm/s와 같은 두께 기반 속도를 사용하되, 공정 변수가 박막 밀도에 영향을 미칠 수 있음을 인지해야 합니다.
- 산업 처리량 및 비용 제어에 중점을 두는 경우: 재료 소비에 대한 보다 안정적인 측정 기준을 위해 g/min 또는 kg/hr와 같은 질량 기반 속도를 사용합니다.
- 공정 검증 및 품질 보증에 중점을 두는 경우: 둘 다 측정합니다. 질량 속도와 두께 속도를 상관 관계 분석하면 종종 간과되는 중요한 특성인 박막 밀도를 모니터링하고 제어할 수 있습니다.
궁극적으로 두 가지 유형의 단위를 이해하면 단순한 측정을 넘어 증착 공정을 진정으로 숙달할 수 있는 능력을 갖추게 됩니다.
요약표:
| 단위 유형 | 일반적인 단위 | 주요 응용 분야 | 핵심 고려 사항 |
|---|---|---|---|
| 단위 시간당 두께 | Å/s, nm/s, µm/hr | 박막 특성(반도체, 광학) | 재료 밀도 가정; 다공성에 의해 영향을 받을 수 있음. |
| 단위 시간당 질량 | g/min, kg/hr | 산업 처리량, 비용 제어 | 소비된 재료의 절대 측정값; 밀도와 무관함. |
증착 공정에 대한 정밀한 제어를 달성할 준비가 되셨습니까?
첨단 박막을 개발하든 산업 생산을 위한 규모를 확장하든, 올바른 증착 속도 단위를 선택하는 것은 성공에 매우 중요합니다. KINTEK은 두께(Å/s) 또는 질량(g/min) 속도를 정확하게 측정하고 제어할 수 있도록 고품질 실험실 장비 및 소모품(증착 시스템 및 수정 진동자 미세저울(QCM)과 같은 모니터링 도구 포함)을 전문으로 제공합니다.
저희 전문가들이 귀하의 특정 실험실 요구 사항에 맞는 올바른 장비를 선택할 수 있도록 도와드리겠습니다. 귀하의 응용 분야에 대해 논의하고 공정을 최적화하려면 지금 문의하십시오!

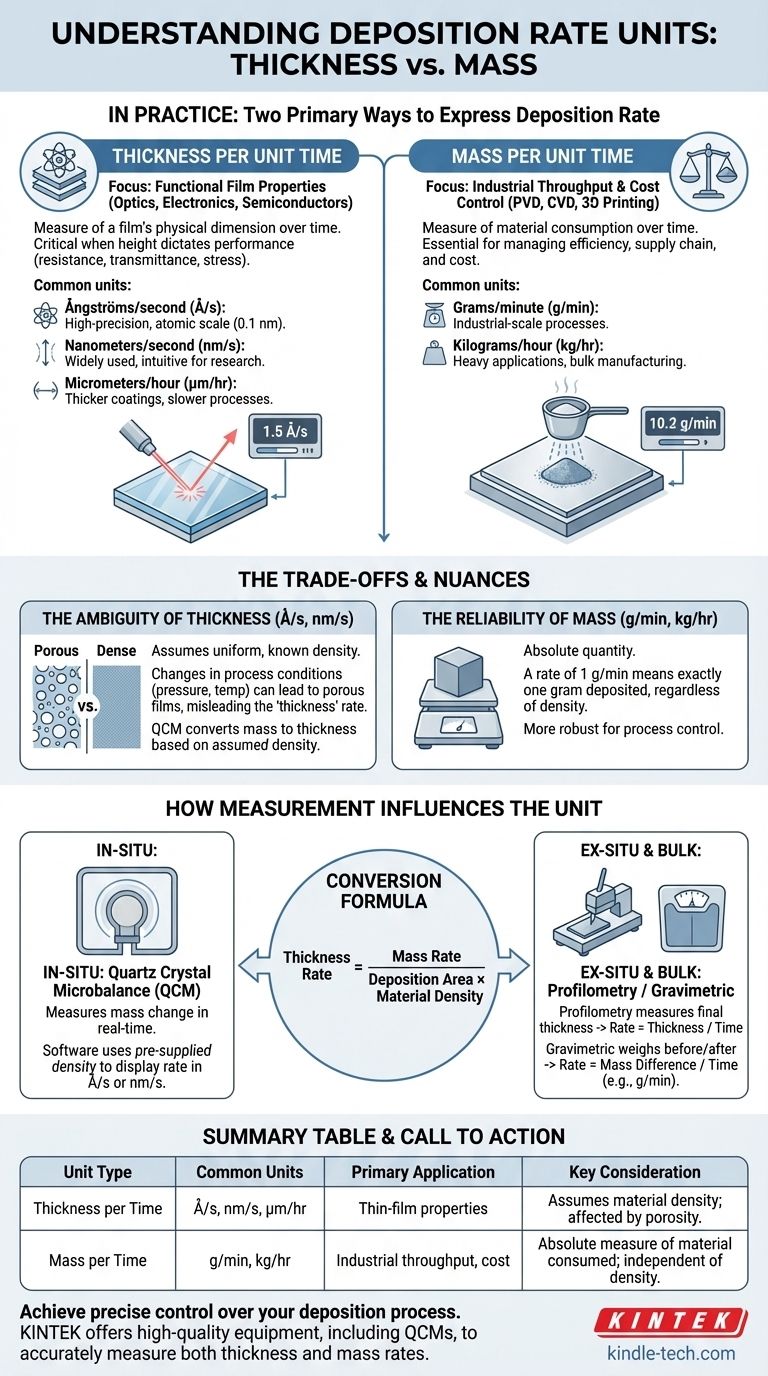

시각적 가이드
