본질적으로, 열전대는 중요한 안전 장치입니다. 상시 점화 파일럿 불꽃이 있는 난로에 사용됩니다. 그 유일한 목적은 파일럿 불꽃이 활성화되어 있는지 확인한 후 주 버너로 가스가 흐르도록 허용하는 것입니다. 파일럿 불꽃이 꺼지면 열전대는 즉시 가스 밸브에 신호를 보내 닫히게 하여 위험하고 잠재적으로 폭발적인 미연소 천연가스의 축적을 방지합니다.
열전대는 단순한 센서가 아닙니다. 자체 전원 안전 스위치입니다. 파일럿 불꽃의 열을 직접 미세한 전류로 변환하며, 이 전류만이 가스 밸브를 열린 상태로 유지합니다. 열이 없으면 전류도 없고, 밸브는 즉시 닫힙니다.
열전대의 작동 원리: 안전의 과학
열전대의 작동은 간단하지만 뛰어난 과학적 원리에 기반을 둡니다. 중요한 안전 기능을 수행하기 위해 가정의 전기 시스템으로부터 외부 전원이 필요하지 않습니다.
작동 원리
열전대는 한쪽 끝에서 결합된 두 가지 다른 유형의 금속 와이어로 구성됩니다. 이 접합부는 파일럿 불꽃에 직접 놓입니다. 가열되면 이 이종 금속 접합부는 매우 작고 측정 가능한 직류 전압을 생성하는데, 이를 제베크 효과(Seebeck effect)라고 합니다.
전기 신호의 역할
이 작은 전류(일반적으로 20-30밀리볼트)는 열전대의 리드를 따라 주 가스 밸브로 이동합니다. 밸브 내부에서 이 전류는 작은 전자석(솔레노이드)에 에너지를 공급하여 스프링이 장착된 안전 밸브를 열린 상태로 유지합니다.
이를 자기 문지기로 생각해보세요. 열전대가 뜨거워서 전압을 생성하는 한, 자석은 스프링의 압력에 맞서 문을 열린 상태로 유지할 만큼 충분히 강합니다.
안전 차단 시퀀스
외풍이나 가스 공급 중단 등 어떤 이유로든 파일럿 불꽃이 꺼지면 열전대의 끝은 빠르게 식기 시작합니다. 식으면서 생성되는 전압은 즉시 0으로 떨어집니다.
전압이 없으면 전자석은 즉시 에너지를 잃습니다. 스프링의 기계적 힘이 작동하여 안전 밸브를 닫아 가스 흐름을 차단합니다. 이것은 안전 장치입니다. 가스 흐름을 허용하려면 지속적인 증거(열)가 필요합니다.
고장난 열전대 식별
열전대는 지속적이고 강렬한 열 사이클에 노출되기 때문에 오래된 난로에서 흔히 고장나는 지점입니다. 증상은 일반적으로 매우 뚜렷합니다.
주요 증상
고장난 열전대의 가장 흔한 징후는 제어 손잡이나 리셋 버튼을 놓자마자 파일럿 불꽃이 꺼지는 것입니다. 파일럿 불꽃을 켤 수는 있지만, 손을 놓는 순간 불꽃이 꺼집니다.
이는 고장난 열전대가 전자석에 에너지를 공급하고 가스 밸브를 스스로 열린 상태로 유지할 만큼 충분한 전압을 더 이상 생성하지 못하기 때문에 발생합니다.
육안 검사 단서
파일럿 불꽃 안에 있는 열전대 끝 부분을 육안으로 검사하십시오. 심한 그을음으로 덮여 있거나, 심하게 부식되었거나, 눈에 띄게 타거나 마모되었다면 교체가 필요할 가능성이 높습니다. 더러운 끝은 열을 효과적으로 감지할 수 없으며, 손상된 끝은 필요한 전압을 생성할 수 없습니다.
항상 열전대 문제인가요?
약하거나 깜빡이거나 노란색 파일럿 불꽃은 열전대를 제대로 가열할 만큼 뜨겁지 않을 수 있다는 점을 기억하십시오. 열전대를 교체하기 전에 파일럿 불꽃 자체가 열전대 끝의 상단 1/2인치를 완전히 감싸는 꾸준하고 강한 파란색 불꽃인지 확인하십시오. 더러운 파일럿 오리피스는 약한 불꽃을 유발할 수 있습니다.
현대 난로의 대안 이해
열전대는 오래된 상시 점화 파일럿 난로 기술의 특징입니다. 현대 난방 시스템은 더 효율적이고 정교한 화염 감지 방법을 사용하도록 발전했습니다.
상시 점화 파일럿에서 전환
지난 20년 동안 제조된 대부분의 난로는 24시간 내내 켜져 있는 파일럿 불꽃이 없습니다. 대신, 열 요청이 있을 때만 활성화되는 고온 표면 점화기(HSI) 또는 스파크 점화기와 같은 전자 점화 시스템을 사용합니다.
현대적 등가물: 화염 센서
이러한 현대 시스템에서는 화염이 존재하는지 확인하는 작업이 화염 센서(또는 화염 정류봉)에 의해 수행됩니다. 이것은 주 버너 화염 경로에 위치한 간단한 금속 막대입니다.
열로부터 자체 전압을 생성하는 대신, 난로의 제어 보드는 화염 센서에 낮은 AC 전압을 보냅니다. 화염의 특성은 이 AC 전류를 미세한 DC 신호로 "정류"하며, 이는 제어 보드에 의해 읽힙니다. 제어 보드가 가스 밸브를 연 후 몇 초 이내에 이 특정 DC 신호를 감지하지 못하면 가스가 점화되지 않았다고 결론짓고 즉시 밸브를 닫습니다.
올바른 진단 내리기
이러한 구성 요소 간의 차이를 이해하는 것은 난로 문제를 올바르게 해결하는 데 중요합니다.
- 파일럿 불꽃이 계속 켜져 있지 않으면: 열전대가 가장 유력한 원인이며, 흔하고 저렴하게 교체할 수 있는 부품입니다.
- 난로가 딸깍 소리는 나지만 점화되지 않으면: 현대 시스템일 가능성이 높으며, 문제는 점화기 또는 화염 센서일 수 있으며 열전대가 아닐 수 있습니다.
- 확실하지 않거나 가스 냄새가 나면: 최우선 순위는 안전입니다. 진단을 시도하지 말고 즉시 해당 지역을 떠나 자격을 갖춘 HVAC 전문가 또는 가스 회사에 연락하십시오.
간단한 열 구동 문지기 역할을 함으로써 열전대는 난방 시스템에 기본적인 안전 계층을 제공합니다.
요약 표:
| 기능 | 주요 특징 | 흔한 고장 증상 |
|---|---|---|
| 파일럿 불꽃이 켜져 있는지 확인 | 자체 전원 (제베크 효과) | 파일럿 불꽃이 계속 켜져 있지 않음 |
| 가스 밸브를 열린 상태로 유지 | 작은 전류 생성 | 손잡이를 놓으면 파일럿이 꺼짐 |
| 가스 축적 방지 | 안전 장치 설계 (열 없음 = 가스 없음) | 끝 부분에 눈에 띄는 부식 또는 그을음 |
신뢰할 수 있는 열전대 또는 기타 필수 실험실 난로 부품이 필요하십니까? KINTEK은 고품질 실험실 장비 및 소모품을 전문으로 하며, 실험실 운영의 안전과 효율성을 보장합니다. 당사의 제품은 내구성과 정밀도를 위해 설계되었으며, 전 세계 실험실의 중요한 요구 사항을 충족합니다. 오늘 전문가에게 문의하십시오 난로 및 난방 요구 사항에 완벽한 솔루션을 찾으십시오!

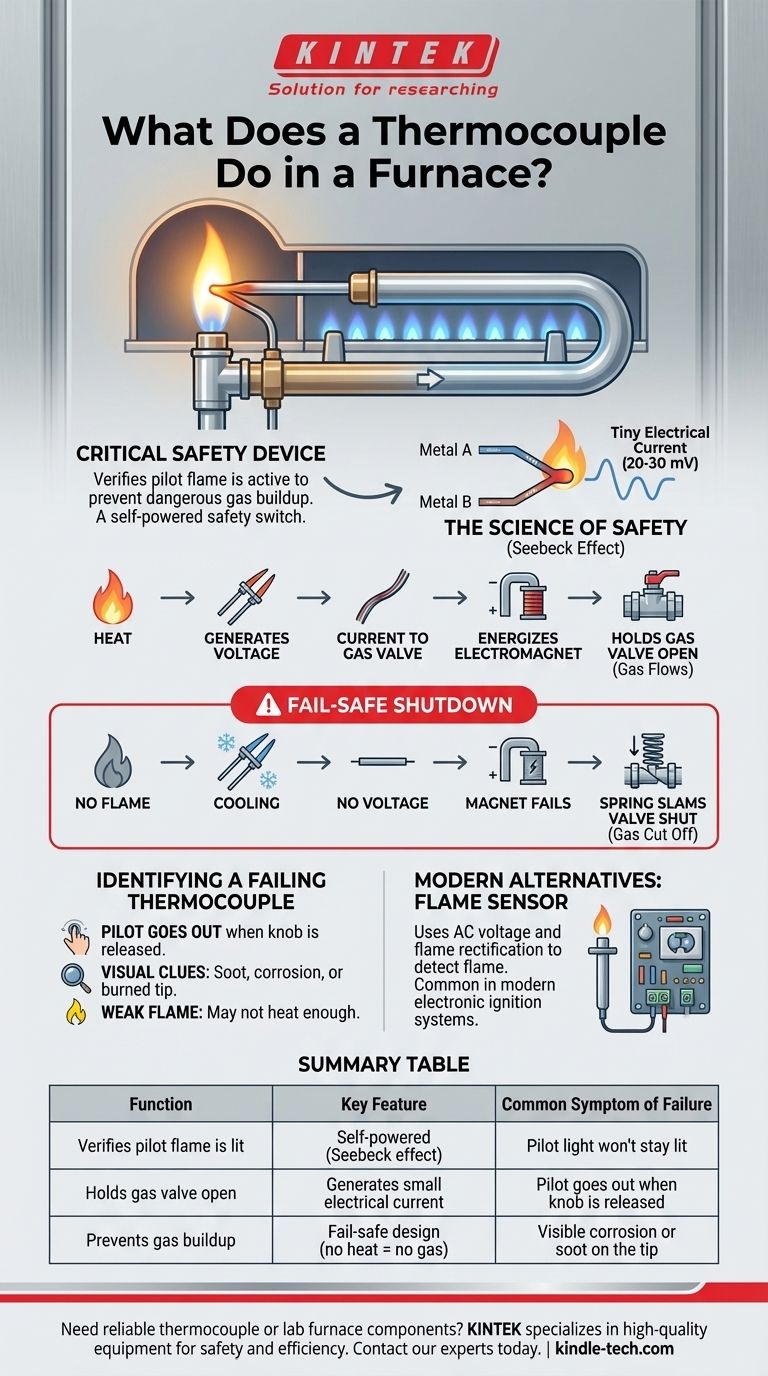

시각적 가이드
