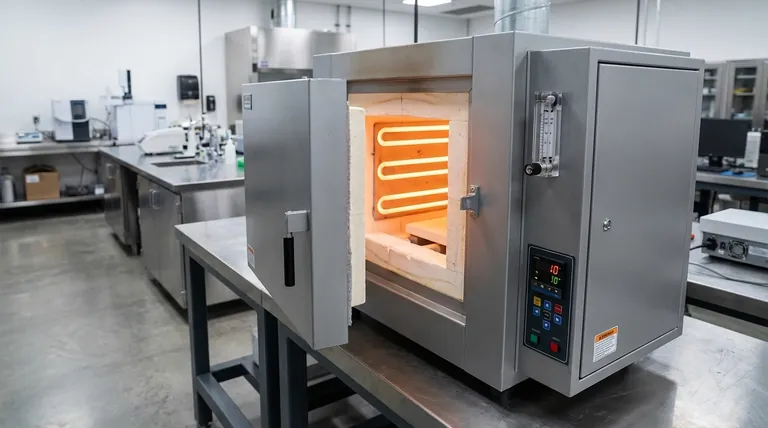

가장 간단히 말해, 박스형 전기로는 전면 개방형 도어를 가진 고온 산업용 또는 실험실용 오븐으로, 재료를 배치(batch) 단위로 처리하도록 설계되었습니다. 절연된 챔버 내에서 시료를 정밀하고 종종 매우 높은 온도로 가열하여 물리적 또는 화학적 변화를 유도함으로써 작동합니다. 일반적인 응용 분야로는 금속 경화, 세라믹 소성 또는 과학적 분석 수행 등이 있습니다.
박스형 전기로는 배치 열처리의 핵심 장비입니다. 그 가치는 복잡성보다는 견고한 단순성에 있으며, 연속적인 처리량이 주요 요구 사항이 아닌 광범위한 재료 및 응용 분야에 대해 정밀하고 균일한 가열을 제공합니다.
박스형 전기로의 기본 설계
박스형 전기로의 효율성은 몇 가지 핵심 구성 요소가 조화롭게 작동하는 간단하고 신뢰할 수 있는 설계에서 비롯됩니다. 이러한 구조를 이해하면 그 기능과 한계를 명확히 알 수 있습니다.
절연 챔버
전기로의 핵심은 일반적으로 정육면체 또는 상자 모양의 챔버로, 고성능 단열재로 안감 처리되어 있습니다. 이는 종종 내화 벽돌 또는 세라믹 섬유로 만들어집니다.
이 단열재는 두 가지 이유로 중요합니다. 극심한 열을 가두어 사용자 및 주변 환경을 보호하고, 열 손실을 최소화하여 에너지 효율성과 온도 안정성을 향상시킵니다.
발열체
가열은 전기 저항 발열체를 통해 이루어집니다. 이들은 챔버 벽을 따라 전략적으로 배치되며, 때로는 도어나 바닥에도 배치되어 균일한 열 분포를 제공합니다.
일반적인 발열체 재료로는 약 1200°C까지의 온도에 사용되는 칸탈(철-크롬-알루미늄 합금), 1600°C까지의 실리콘 카바이드(SiC), 그리고 때로는 1800°C를 초과하는 더 높은 온도에 사용되는 몰리브덴 디실리사이드(MoSi2)가 있습니다.
전면 개방형 도어
가장 큰 특징은 단일 전면 개방형 도어입니다. 이 도어는 또한 두껍게 절연되어 있으며, 작업자가 수동으로 재료를 넣고 뺄 수 있도록 스윙 방식으로 열리거나 수직으로 들어 올려집니다.
이러한 설계는 배치 작업에 이상적입니다. 즉, 한 세트의 부품이 처리되고, 사이클이 끝나고, 전기로가 식으면 새로운 배치가 로드되는 방식입니다.
제어 시스템
현대 박스형 전기로는 정교한 제어 시스템에 의해 제어됩니다. 챔버 내부에 위치한 열전대(thermocouple)는 온도 감지 프로브로, 디지털 컨트롤러에 데이터를 전달합니다.
이 컨트롤러는 일반적으로 PID(비례-적분-미분) 컨트롤러로, 발열체로 전달되는 전력을 정밀하게 조절하여 프로그래밍된 온도 프로파일을 따르도록 하여 정확성과 반복성을 보장합니다.
주요 응용 분야 및 공정
박스형 전기로의 다용도성은 수많은 산업 및 연구 분야에서 필수적인 요소로 만듭니다. 이는 단순한 히터가 아니라 재료 변형을 위한 도구입니다.
금속 열처리
이것이 주요 응용 분야입니다. 어닐링(가공성을 위한 금속 연화), 경화(강철 강화), 템퍼링(경화 후 취성 감소)과 같은 공정은 모두 박스형 전기로의 정밀한 온도 사이클에 의존합니다.
소결 및 소성
분말 야금 및 세라믹에서 미세하게 분쇄된 분말은 압축된 다음 박스형 전기로에서 가열됩니다. 소결이라고 불리는 이 공정은 입자를 함께 결합하여 녹이지 않고 단단하고 조밀한 물체를 형성합니다.
회화 및 중량 분석
분석 화학 실험실에서 시료는 박스형 전기로에 넣어져 고온으로 가열되어 모든 유기물을 완전히 태웁니다. 남아있는 무기물 또는 회분은 원래 시료의 구성을 결정하기 위해 무게가 측정됩니다.
재료 테스트 및 연구
엔지니어와 과학자들은 박스형 전기로를 사용하여 새로운 합금, 복합 재료 또는 코팅이 극한의 열 스트레스 하에서 어떻게 거동하는지 테스트합니다. 이는 항공우주, 자동차 및 에너지 분야의 응용을 위한 내구성, 녹는점 및 기타 중요한 특성을 결정하는 데 도움이 됩니다.
장단점 이해
매우 유능하지만, 박스형 전기로가 모든 가열 요구 사항에 대한 보편적인 해결책은 아닙니다. 한 분야에서의 강점은 다른 분야에서의 한계를 만듭니다.
장점: 다용도성 및 단순성
단일 박스형 전기로는 저온 베이킹부터 고온 세라믹 소성까지 수백 가지의 다양한 공정을 실행하도록 프로그래밍할 수 있습니다. 또한 단순한 설계로 인해 신뢰성이 높고 유지보수가 쉽습니다.
장점: 뛰어난 배치 균일성
부품이 밀폐되고 안정적인 환경에서 정지 상태로 유지되기 때문에 잘 설계된 박스형 전기로는 전체 배치에 걸쳐 탁월한 온도 균일성을 제공합니다. 이는 모든 부품이 동일한 특성을 가져야 하는 공정에 매우 중요합니다.
한계: 배치 처리량
수동으로 한 번에 한 배치씩 처리하는 작업 흐름은 가장 큰 제약입니다. 전기로가 식기를 기다리고, 언로드하고, 다시 로드하는 데 걸리는 시간 때문에 대량의 연속 생산 라인에는 적합하지 않습니다.
한계: 기본적인 분위기 제어
표준 박스형 전기로는 공기 분위기에서 작동합니다. 일부는 질소나 아르곤과 같은 불활성 가스를 도입하기 위한 포트로 개조될 수 있지만, 밀폐되어 있지는 않습니다. 고순도 진공 또는 반응성 가스 분위기가 필요한 공정에는 특수 진공 또는 튜브 전기로가 훨씬 더 나은 선택입니다.
귀하의 공정에 적합한 선택
올바른 전기로를 선택하려면 기본 설계를 운영 목표와 일치시켜야 합니다.
- 주요 초점이 다용도 실험실 연구 또는 소량 생산이라면: 박스형 전기로는 단순성과 공정 유연성으로 인해 이상적이고 비용 효율적인 솔루션입니다.
- 주요 초점이 대량의 연속 제조라면: 자동화된 생산 라인용으로 설계된 컨베이어 벨트, 롤러 하스 또는 터널 전기로를 고려해야 합니다.
- 주요 초점이 고순도 또는 특정 분위기에서의 처리라면: 전용 튜브 전기로 또는 진공 전기로가 귀하의 공정에 필요한 우수한 환경 제어를 제공할 것입니다.
궁극적으로 이러한 핵심 원리를 이해하면 특정 응용 분야에 적합한 열처리 도구를 선택할 수 있습니다.
요약표:
| 특징 | 설명 |
|---|---|
| 주요 용도 | 배치 열처리(가열, 소성, 테스트) |
| 주요 응용 분야 | 금속 열처리, 세라믹 소결, 회화, 재료 연구 |
| 일반적인 온도 범위 | 발열체에 따라 최대 1800°C |
| 주요 장점 | 뛰어난 온도 균일성 및 공정 다용도성 |
| 주요 한계 | 연속 전기로에 비해 낮은 처리량 |
