본질적으로, 스퍼터링용 진공 시스템은 두 가지 뚜렷하고 중요한 압력 상태를 달성하도록 설계된 고도로 제어된 환경입니다. 먼저 오염 물질을 제거하기 위해 초청정 고진공 상태를 만든 다음, 스퍼터링 공정이 실제로 일어날 수 있는 정밀하고 저압의 가스 분위기를 도입합니다.
스퍼터링 진공 시스템의 핵심 목적은 단순히 공기를 제거하는 것이 아니라, 반응성 가스가 없는 깨끗한 환경을 먼저 조성한 다음, 고순도 스퍼터 가스로부터 안정적이고 제어된 플라즈마를 확립하는 것입니다. 최종 박막의 품질은 시스템이 이 2단계 공정을 얼마나 잘 관리하는지에 따라 결정됩니다.

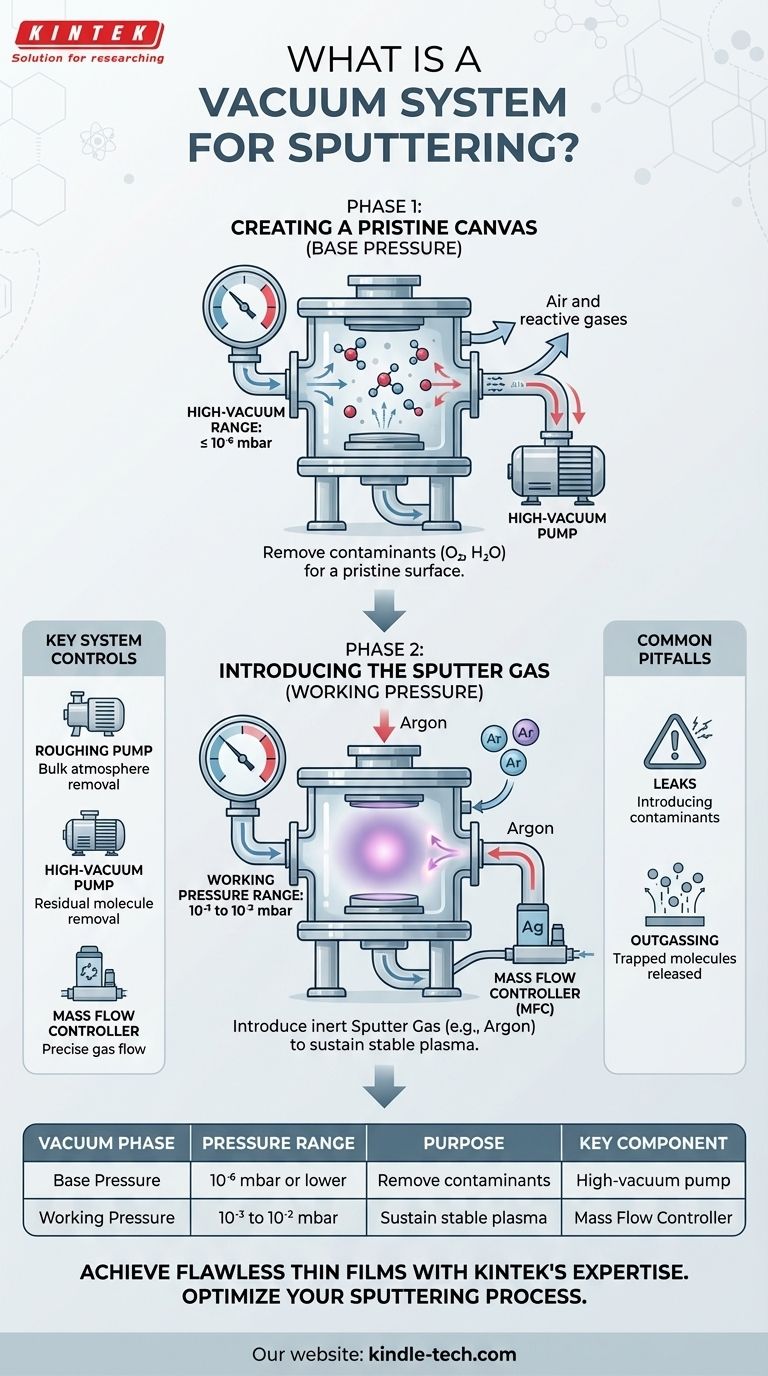

2단계 압력 환경
전체 스퍼터링 공정은 진공 시스템이 챔버 내부에서 근본적으로 다른 두 가지 환경, 즉 기본 압력과 작동 압력을 생성하고 전환하는 능력에 달려 있습니다.
기본 압력: 깨끗한 바탕 만들기
첫 번째 단계는 챔버를 기본 압력으로 낮추는 것입니다. 이것은 공정 가스를 도입하기 전에 달성되는 가장 낮은 압력입니다.
고품질 스퍼터링을 위해서는 고진공 범위(10⁻⁶ mbar 이하)여야 합니다. 목표는 가능한 한 많은 잔류 가스 분자, 특히 산소 및 수증기와 같은 반응성 가스를 제거하는 것입니다.
충분한 기본 압력에 도달하지 못하면 이러한 오염 물질이 증착되는 박막에 혼입되어 순도, 밀도 및 성능을 저하시킬 수 있습니다.
작동 압력: 스퍼터 가스 도입
깨끗한 기본 진공이 달성되면 고순도 불활성 스퍼터 가스(일반적으로 아르곤)가 챔버로 유입됩니다.
이것은 압력을 작동 압력으로 알려진 더 높은 수준으로 상승시키며, 일반적으로 밀리토르 범위(10⁻³ ~ 10⁻² mbar)입니다.
이 압력은 안정적인 플라즈마(타겟 물질을 충돌시키는 데 필요한 이온화된 가스)를 유지할 만큼 충분히 높지만, 스퍼터링된 원자가 최소한의 간섭으로 기판으로 이동할 수 있을 만큼 충분히 낮습니다.
주요 시스템 기능 및 제어
스퍼터링 진공 시스템은 단순히 펌프와 챔버 이상입니다. 반복 가능한 결과를 보장하기 위해 가스 환경에 대한 정밀한 제어가 필요합니다.
고진공으로 펌핑
필요한 기본 압력에 도달하려면 정교한 펌핑 시스템이 필요합니다. 일반적으로 대량의 대기를 제거하기 위한 러핑 펌프와 나머지 분자를 제거하기 위한 고진공 펌프(터보 분자 또는 극저온 펌프와 같은)가 포함됩니다.
가스 흐름 관리
작동 압력은 질량 유량 제어기(MFC)에 의해 유지됩니다. 이 장치는 챔버로 유입되는 스퍼터 가스의 양을 표준 입방 센티미터/분(sccm) 단위로 정밀하게 측정합니다.
이러한 일정하고 제어된 흐름은 증착 전반에 걸쳐 플라즈마가 안정적으로 유지되도록 보장하며, 이는 균일한 박막 두께와 특성을 달성하는 데 중요합니다.
피해야 할 일반적인 문제점
진공 시스템의 잠재적인 문제를 이해하는 것은 문제 해결 및 고품질 결과를 달성하는 데 중요합니다.
누출의 영향
챔버의 미세한 누출조차도 시스템이 목표 기본 압력에 도달하는 것을 방해할 수 있습니다. 이는 지속적으로 대기 오염 물질을 유입시켜 증착된 박막의 순도를 직접적으로 저하시킵니다.
아웃가싱 문제
챔버 내부의 재료, 심지어 챔버 벽 자체도 분자(특히 수증기)를 가두었다가 나중에 방출할 수 있습니다. 아웃가싱이라고 불리는 이 현상은 오염의 주요 원인이 될 수 있으며 기본 압력에 도달하는 데 걸리는 시간을 상당히 증가시킬 수 있습니다.
목표에 맞는 올바른 선택
진공 시스템의 품질은 박막의 품질을 직접적으로 결정합니다. 필요한 특정 진공 매개변수는 전적으로 응용 분야에 따라 달라집니다.
- 고순도 전자 또는 광학 박막에 주로 초점을 맞춘다면: 반응성 가스로 인한 오염을 최소화하기 위해 가능한 가장 낮은 기본 압력(10⁻⁷ mbar 이상)을 달성하는 것을 우선시해야 합니다.
- 더 간단한 금속 코팅의 고처리량 생산에 주로 초점을 맞춘다면: 약간 더 높은 기본 압력이 허용될 수 있으며, 초기 펌프 다운 기간을 줄여 더 빠른 사이클 시간을 허용합니다.
궁극적으로, 진공 환경을 마스터하는 것은 스퍼터링 공정 자체를 마스터하기 위한 첫 번째이자 가장 중요한 단계입니다.
요약 표:
| 진공 단계 | 압력 범위 | 목적 | 주요 구성 요소 |
|---|---|---|---|
| 기본 압력 | 10⁻⁶ mbar 이하 | 깨끗한 시작 표면을 위해 오염 물질(O₂, H₂O) 제거. | 고진공 펌프(예: 터보 분자) |
| 작동 압력 | 10⁻³ ~ 10⁻² mbar | 안정적인 플라즈마 유지를 위해 스퍼터 가스(예: 아르곤) 도입. | 질량 유량 제어기(MFC) |
