화학 기상 증착(CVD)은 증기 상에서 화학 반응을 통해 기판에 박막과 코팅을 만드는 데 사용되는 정교한 제조 공정입니다.이 공정은 고순도, 고성능 재료를 생산할 수 있기 때문에 반도체, 광학 및 재료 과학과 같은 산업에서 널리 활용되고 있습니다.CVD 공정에는 휘발성 화합물의 기화, 증기의 열분해 또는 화학 반응, 결과물의 기판 증착 등 몇 가지 주요 단계가 포함됩니다.챔버 압력, 기판 온도, 대상 재료 및 증착 기술 선택과 같은 매개변수를 조정하여 공정을 맞춤화할 수 있습니다.
핵심 사항 설명:
-
화학 기상 증착(CVD) 개요:
- CVD는 증기상 화학 반응을 통해 고체 물질을 기판 위에 증착하는 공정입니다.이 방법은 정확한 두께와 조성을 가진 박막을 만드는 데 필수적입니다.
- 이 공정은 실리콘, 이산화규소 및 기타 재료를 증착하는 데 사용되는 반도체 제조와 같이 고순도 재료가 필요한 산업에서 널리 사용됩니다.
-

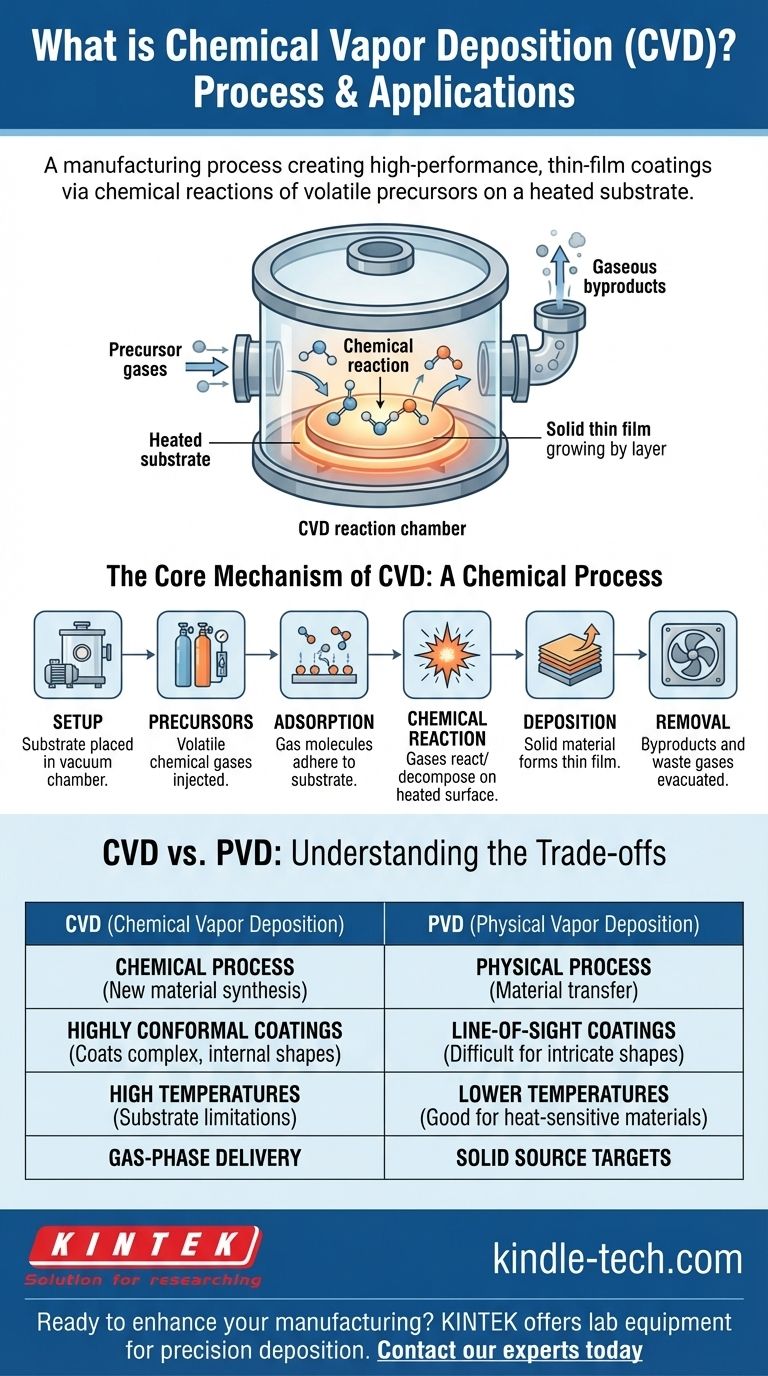

CVD에 관련된 단계:
- 반응하는 기체 종의 수송:첫 번째 단계는 기체 반응물을 기판 표면으로 운반하는 것입니다.이 작업은 일반적으로 제어된 조건을 보장하기 위해 진공 챔버에서 수행됩니다.
- 표면 흡착:기체 종은 기질에 도달하면 기질 표면에 흡착합니다.이 단계는 후속 화학 반응에 매우 중요합니다.
- 표면 촉매 반응:흡착된 종은 기질 표면에서 화학 반응을 일으키며, 종종 표면 자체에 의해 촉매 작용을 합니다.이러한 반응에는 분해, 산화 또는 환원이 포함될 수 있습니다.
- 표면 확산:반응한 종은 적절한 성장 부위를 찾기 위해 기질 표면을 가로질러 확산합니다.
- 핵 형성 및 성장:그런 다음 종은 핵을 형성하고 연속적인 필름으로 성장합니다.이 단계에서 증착된 필름의 품질과 균일성이 결정됩니다.
- 부산물 탈착 및 운송:마지막으로 모든 가스 부산물은 표면에서 탈착되어 반응 영역에서 멀리 이동하여 증착된 필름의 순도를 보장합니다.
-
CVD 공정의 유형:
- 대기압 CVD(APCVD):대기압에서 수행되는 이 방법은 더 간단하지만 필름의 균일도가 떨어질 수 있습니다.
- 저압 CVD(LPCVD):감압 상태에서 수행되는 LPCVD는 더 나은 필름 균일성을 제공하며 일반적으로 반도체 제조에 사용됩니다.
- 플라즈마 강화 CVD(PECVD):플라즈마를 사용하여 화학 반응을 향상시켜 증착 온도를 낮출 수 있습니다.이는 온도에 민감한 기판에 필름을 증착할 때 특히 유용합니다.
- 원자층 증착(ALD):필름 두께를 원자 수준으로 제어할 수 있어 매우 균일하고 컨포멀한 코팅을 구현하는 CVD의 변형입니다.
-
CVD의 주요 파라미터:
- 챔버 압력:증착 챔버 내의 압력은 증착 속도와 균일성에 영향을 미칩니다.일반적으로 압력이 낮을수록 더 균일한 필름을 얻을 수 있습니다.
- 기판 온도:기판의 온도는 화학 반응 속도와 증착된 필름의 품질에 영향을 미칩니다.온도가 높을수록 필름 품질이 향상될 수 있지만 결함이 발생할 수도 있습니다.
- 대상 재료:금속에서 반도체에 이르기까지 다양한 대상 재료의 선택에 따라 증착된 필름의 특성이 결정됩니다.예를 들어 실리콘은 일반적으로 반도체 애플리케이션에 사용되며 질화 티타늄은 내마모성 코팅에 사용됩니다.
-
CVD의 응용 분야:
- 반도체:CVD는 반도체 산업에서 실리콘, 이산화규소 및 집적 회로에 사용되는 기타 재료의 박막을 증착하는 데 광범위하게 사용됩니다.
- 광학:CVD는 렌즈와 거울의 반사 방지 코팅과 같은 광학 코팅을 만드는 데 사용됩니다.
- 보호 코팅:CVD는 공구와 부품에 단단하고 내마모성이 강한 코팅을 입혀 수명을 연장하는 데 사용됩니다.
- 나노 기술:CVD는 탄소 나노튜브와 그래핀과 같은 나노 구조물 제작의 핵심 기술입니다.
-
장점과 도전 과제:
- 장점:CVD는 고순도, 우수한 필름 균일성, 다양한 재료를 증착할 수 있는 기능을 제공합니다.또한 확장성이 뛰어나 연구 및 산업 응용 분야 모두에 적합합니다.
- 도전 과제:공정은 복잡할 수 있으며 매개변수를 정밀하게 제어해야 합니다.또한 유해 가스와 고온을 사용하기 때문에 안전 및 환경 문제가 발생할 수 있습니다.
요약하면, 화학 기상 증착은 현대 기술에서 중요한 역할을 하는 다재다능하고 강력한 제조 공정입니다.제조업체는 CVD의 주요 단계, 매개변수 및 응용 분야를 이해함으로써 공정을 최적화하여 다양한 응용 분야에 적합한 고품질 박막을 생산할 수 있습니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 개요 | CVD는 증기상 화학 반응을 통해 고체 물질을 기판에 증착합니다. |
| 주요 단계 |
1.기체 종의 운송
2.흡착 3.표면 반응 4.핵 형성 5.탈착 |
| CVD의 유형 | APCVD, LPCVD, PECVD, ALD |
| 주요 파라미터 | 챔버 압력, 기판 온도, 대상 재료 |
| 응용 분야 | 반도체, 광학, 보호 코팅, 나노 기술 |
| 장점 | 고순도, 필름 균일성, 확장성 |
| 도전 과제 | 복잡한 공정, 유해 가스, 고온 |
