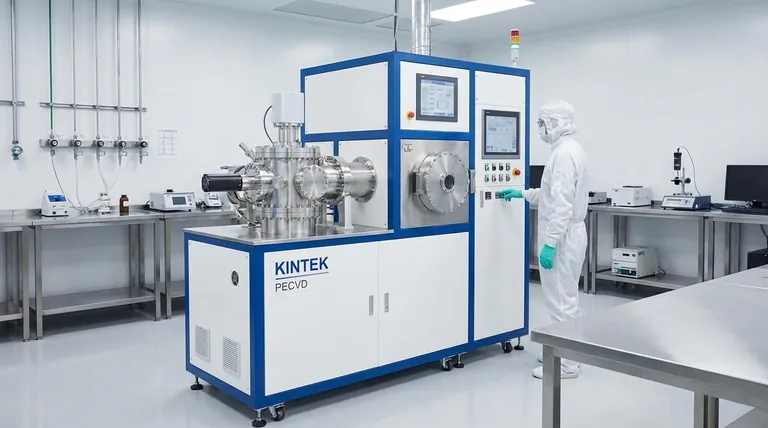

요약하자면, 증착 기술은 재료의 초박층, 즉 "박막"을 표면에 도포하는 데 사용되는 기본적인 제조 공정입니다. 이는 반도체와 같은 현대 전자 제품, 부품을 마모로부터 보호하는 기능성 코팅, 태양광 패널 및 렌즈와 같은 고성능 광학 장치 제작의 핵심 기술입니다.
증착의 핵심 목적은 단순히 물체를 코팅하는 것이 아니라 표면의 특성을 근본적으로 바꾸는 것입니다. 이는 기본 재료 자체에는 없는 전기적, 기계적 또는 광학적 새로운 기능을 재료에 부여합니다.
핵심 원리: 표면 공학
증착 기술은 미세하고 종종 원자 규모에서의 정밀 공학에 관한 것입니다. 이를 통해 복잡한 구조를 층별로 구축할 수 있습니다.
"박막"이란 무엇인가요?
박막은 두께가 몇 나노미터(원자 몇 개)에서 몇 마이크로미터에 이르는 재료 층입니다. 참고로, 사람 머리카락 한 가닥의 두께는 약 70마이크로미터입니다.
이러한 필름은 매우 얇아서 종종 투명하며 물체의 물리적 치수를 눈에 띄게 변경하지 않습니다. 그 가치는 정밀하게 제어된 특성에서 나옵니다.
필름을 추가하는 이유는 무엇인가요?
특정 원하는 특성을 가진 재료로 전체 물체를 만드는 것은 비실용적이거나, 불가능하거나, 너무 비쌀 수 있습니다.
증착을 통해 우리는 두 세계의 장점을 결합할 수 있습니다. 즉, 기본 재료(유리, 플라스틱 또는 강철 등)의 구조적 무결성과 저렴한 비용에 특수 재료의 고성능 표면 특성을 더할 수 있습니다.
산업 전반의 주요 응용 분야
표면을 공학적으로 설계하는 능력은 거의 모든 현대 산업에서 역량을 열어주었습니다. 응용 분야는 몇 가지 주요 범주로 광범위하게 이해할 수 있습니다.
현대 전자 제품의 동력
이것은 아마도 가장 중요한 응용 분야일 것입니다. 컴퓨터와 스마트폰에 동력을 공급하는 마이크로칩은 전도성, 절연성 및 반도체 재료의 수십 가지 연속적인 박막을 증착한 다음 식각하여 미세 회로를 만드는 방식으로 구축됩니다.
마찬가지로 하드 드라이브 및 기타 저장 매체의 데이터는 정밀하게 증착된 자성 박막에 저장됩니다.
내구성과 성능 향상
증착은 공구 및 부품에 단단하고 보호적인 코팅을 적용하는 데 사용됩니다. 질화티타늄과 같은 재료의 "초경질" 필름을 강철 드릴 비트에 증착하여 강철 자체를 변경하지 않고도 훨씬 더 오래 사용할 수 있습니다.
이러한 필름은 또한 항공 우주, 자동차 및 의료 산업에서 사용되는 부품에 대한 부식, 열 및 산화에 대한 중요한 저항성을 제공합니다.
에너지 포집 및 제어
태양광 패널(광전지)은 햇빛을 흡수하여 전기로 변환하도록 설계된 박막 스택을 사용하여 작동합니다.
광학 코팅은 또 다른 주요 용도입니다. 안경의 반사 방지 코팅은 빛 반사를 줄이도록 설계된 박막입니다. 유사한 필름은 고성능 렌즈, 거울 및 센서에 필수적입니다.
미학과 기능 개선
플라스틱 및 기타 재료의 많은 금속 마감재는 페인트가 아니라 증착을 통해 적용된 박막입니다. 이는 내구성이 뛰어나고 고품질의 장식 마감을 제공합니다. 종종 이러한 코팅은 긁힘 방지와 같은 기능적 이점도 추가합니다.
상충 관계 이해
강력하지만 증착은 간단한 해결책이 아닙니다. 여기에는 상당한 기술적 어려움과 경제적 고려 사항이 수반됩니다.
비용 및 복잡성
증착 장비는 종종 고진공 챔버와 정교한 전원이 필요하며 상당한 자본 투자가 필요합니다. 이 공정은 고도로 제어되고 깨끗한 환경을 요구하여 운영 복잡성과 비용을 증가시킵니다.
재료 호환성
성공적으로 필름을 증착하려면 기판이라고 하는 기본 재료에 대한 강력한 접착이 필요합니다. 필름과 기판 간의 열팽창 불일치 또는 화학적 비호환성은 시간이 지남에 따라 필름이 벗겨지거나, 갈라지거나, 실패하게 만들 수 있습니다.
속도 대 품질
제조업에서 증착 속도와 최종 필름 품질 사이에는 종종 직접적인 상충 관계가 있습니다. 더 빠르게 증착하면 처리량이 증가할 수 있지만 최종 제품의 성능에 영향을 미치는 결함이 더 많고 균일하지 않은 특성을 가진 필름이 생성될 수 있습니다.
목표에 맞는 올바른 선택
증착을 고려할 때 주요 목표에 따라 접근 방식과 사용할 특정 기술이 결정됩니다.
- 전자 장치 제작에 중점을 둔 경우: 증착은 반도체, 회로 및 데이터 저장 매체의 활성층을 구축하기 위한 필수적인 기본 공정입니다.
- 기계적 내구성 향상에 중점을 둔 경우: 증착을 사용하여 부품의 벌크 재료를 변경하지 않고 단단하고 마모 방지 또는 부식 방지 코팅을 적용합니다.
- 광학 또는 에너지에 중점을 둔 경우: 증착을 활용하여 렌즈 및 태양 전지 응용 분야를 위해 빛의 반사, 투과 또는 흡수를 정밀하게 제어하는 필름을 만듭니다.
- 미적 측면에 중점을 둔 경우: 증착은 플라스틱과 같은 저렴한 기본 재료에 프리미엄의 내구성 있는 금속 또는 세라믹 마감을 제공할 수 있습니다.
궁극적으로 증착 기술은 나노 규모에서 재료 특성을 공학적으로 설계할 수 있는 힘을 제공하여 고급 기능의 세계를 열어줍니다.
요약표:
| 응용 분야 | 주요 목적 | 일반적인 산업 |
|---|---|---|
| 전자 제품 | 마이크로칩, 회로 및 데이터 저장 장치 구축 | 반도체, 컴퓨팅 |
| 보호 코팅 | 내마모성, 부식 방지 향상 | 항공 우주, 자동차, 의료 |
| 광학 및 에너지 | 렌즈, 태양광 패널, 반사 방지 코팅을 위한 빛 제어 | 신재생 에너지, 소비자 전자 제품 |
| 미적 마감 | 내구성이 뛰어난 고품질 금속 또는 장식 코팅 적용 | 소비재, 자동차 |
