화학 기상 증착 성장 공정이란 무엇인가요? 원자 단위부터 우수한 박막을 구축합니다

핵심적으로, 화학 기상 증착(CVD)은 고성능의 고체 박막 및 코팅을 생성하는 데 사용되는 공정입니다. 이 공정은 반응성 전구체 가스를 챔버에 도입하여 가열된 표면(기판)에서 분해 및 반응하게 함으로써 작동하며, 원하는 재료를 원자층 단위로 쌓아 올립니다.

CVD의 기본 원리는 단순히 표면을 코팅하는 것이 아니라, 가스에서 직접 새로운 고체 재료를 그 위에 구축하는 것입니다. 이는 매우 정밀하게 제어되는 화학적 조립 공정으로, 다른 방법으로는 달성하기 어려운 탁월한 순도와 특정 특성을 가진 재료를 생성할 수 있게 합니다.

핵심 원리: 가스에서 고체를 구축하다

CVD 공정을 이해하려면, 개별 원자들이 구조화된 층으로 조립되는 고도로 제어되고 무균적인 환경으로 시각화하는 것이 가장 좋습니다.

환경: 반응 챔버

전체 공정은 밀폐된 반응 챔버 내에서 이루어집니다. 이 챔버는 일반적으로 화학 반응을 방해하고 최종 필름의 순도를 손상시킬 수 있는 원치 않는 오염 물질을 제거하기 위해 진공 상태로 유지됩니다.

재료: 전구체 가스

새로운 재료의 구성 요소는 전구체 가스 형태로 챔버에 도입됩니다. 이들은 최종 필름에 필요한 원소를 포함하는 휘발성 화학 화합물입니다. 예를 들어, 실리콘 필름을 생성하기 위해 실란(SiH₄)과 같은 전구체 가스가 사용될 수 있습니다.

촉매: 반응 활성화

전구체 가스를 분해하고 화학 반응을 시작하는 데 에너지가 필요합니다. 가장 일반적으로 이 에너지는 고온이며, 기판은 수백 또는 심지어 수천 도의 섭씨 온도로 가열됩니다.

증착의 단계별 분석

세부 사항은 다양하지만, 증착 공정은 미시적 수준에서 명확한 일련의 사건을 따릅니다.

1단계: 운반 및 흡착

전구체 가스는 챔버로 운반되어 목표 기판 위로 흐릅니다. 개별 가스 분자는 흡착이라는 과정에서 뜨거운 표면에 착륙하여 달라붙습니다.

2단계: 표면 반응

뜨거운 표면에 흡착되면, 기판의 에너지로 인해 전구체 가스가 분해되거나 다른 가스와 반응합니다. 이 화학 반응은 CVD 공정의 핵심이며, 원하는 고체 원소가 전구체 가스에서 분리됩니다.

3단계: 필름 성장 및 핵 형성

반응에 의해 생성된 고체 원자는 기판 및 서로 결합하기 시작합니다. 이들은 표면을 가로질러 확산하여 안정적인 성장 부위를 찾아 시간이 지남에 따라 두께가 증가하는 얇고 균일한 필름을 형성합니다.

4단계: 탈착 및 제거

수소와 같은 반응의 기체 부산물은 표면에서 방출(탈착)되어 챔버 밖으로 배출되며, 순수한 고체 필름만 남게 됩니다.

주요 변형 이해

모든 CVD 공정이 동일하지는 않습니다. 에너지를 공급하고 반응을 활성화하는 데 사용되는 방법은 기술의 응용 분야와 한계를 정의하는 중요한 차이점입니다.

열 CVD

이것은 CVD의 가장 기본적인 형태로, 반응을 시작하기 위해 오로지 고온에 의존합니다. 극도로 순수한 결정질 필름을 생성하는 데 매우 효과적이지만, 강한 열을 견딜 수 있는 기판으로 제한됩니다.

플라즈마 강화 CVD (PECVD)

플라스틱이나 특정 전자 제품과 같은 온도에 민감한 재료에 필름을 증착하기 위해 PECVD가 사용됩니다. 이 방법은 열에만 의존하는 대신, 전기장을 사용하여 챔버 내에서 플라즈마를 생성합니다.

이 고에너지 플라즈마는 훨씬 낮은 가스 온도에서 고반응성 분자 조각을 생성하여, 기본 기판을 손상시키지 않고 증착이 발생할 수 있도록 합니다. 예를 들어, 마이크로파 플라즈마 CVD(MPCVD)에서는 마이크로파 복사가 플라즈마를 생성하며, 여기서 전자 온도는 5000K를 초과할 수 있지만 가스 자체는 1000K에 가깝게 유지됩니다.

이것이 중요한 이유: 순도 및 응용

CVD가 제공하는 정밀한 제어는 매우 까다로운 분야를 위한 재료 생성을 가능하게 합니다. 이는 반도체, 광학 코팅, 산업 및 전자 용도의 합성 다이아몬드와 같은 첨단 재료 제조에 필수적입니다. 비용 효율적이고 고순도 재료를 생산하는 능력은 현대 기술의 초석이 됩니다.

목표에 맞는 올바른 선택

선택하는 특정 CVD 기술은 전적으로 원하는 재료 특성 및 기판의 한계에 따라 달라집니다.

• 주요 초점이 고순도 결정질 필름을 생성하는 것이고 기판이 고온을 견딜 수 있다면: 전통적인 열 CVD는 타의 추종을 불허하는 품질과 제어를 제공합니다.
• 주요 초점이 온도에 민감한 기판에 고품질 필름을 증착하는 것이라면: 플라즈마 강화 CVD(PECVD)는 플라즈마 에너지를 사용하여 필요한 공정 온도를 낮추므로 이상적인 선택입니다.
• 주요 초점이 산업용 다이아몬드와 같은 특정 첨단 재료를 합성하는 것이라면: 마이크로파 플라즈마 보조 CVD(MPCVD)와 같은 특수 기술은 탁월한 특성에 필요한 정밀한 조건을 제공합니다.

궁극적으로 화학 기상 증착을 마스터하는 것은 화학 반응을 정밀하게 제어하여 원자 단위부터 우수한 재료를 구축하는 것입니다.

요약표:

CVD 변형	주요 특징	이상적인 용도
열 CVD	고온 활성화	내열성 기판의 고순도 결정질 필름
플라즈마 강화 CVD (PECVD)	저온 플라즈마 활성화	플라스틱 및 전자 제품과 같은 온도에 민감한 재료 코팅
마이크로파 플라즈마 CVD (MPCVD)	정밀한 마이크로파 플라즈마 제어	산업용 다이아몬드와 같은 첨단 재료 합성

정밀하게 우수한 재료를 구축할 준비가 되셨습니까?

KINTEK은 화학 기상 증착과 같은 첨단 공정을 지원하는 실험실 장비 및 소모품을 전문으로 합니다. 반도체, 광학 코팅 또는 차세대 재료를 개발하든, 당사의 전문 지식은 탁월한 순도와 제어를 위한 올바른 도구를 보장합니다.

귀하의 프로젝트 요구 사항에 대해 논의해 봅시다. 오늘 전문가에게 문의하여 귀하의 실험실 요구에 맞는 완벽한 CVD 솔루션을 찾으십시오.

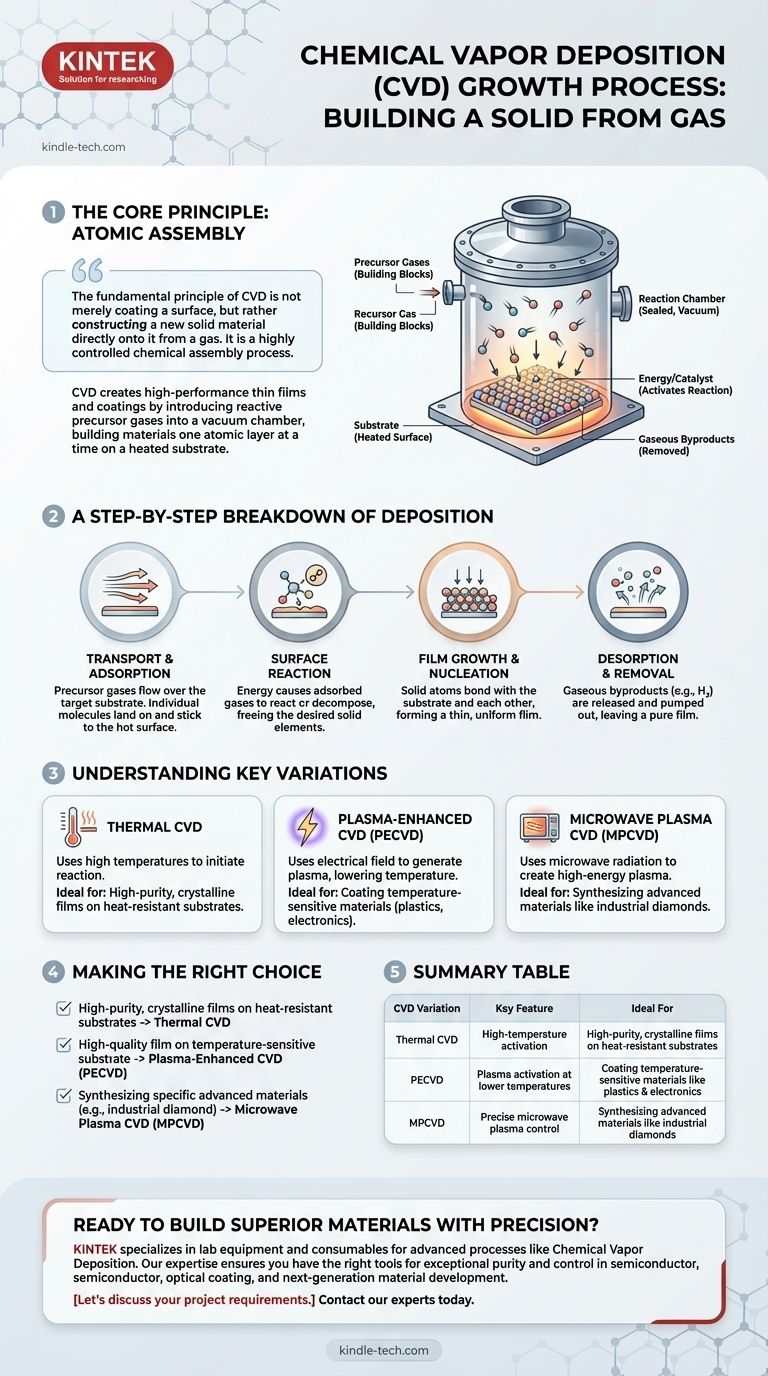

시각적 가이드
