증착 코팅이란?Pvd 기술로 표면 특성 향상

물리적 기상 증착(PVD)이라고도 하는 증착 코팅은 기판 위에 얇고 균일한 재료 층을 만드는 데 사용되는 공정입니다.이는 진공 챔버에서 소스 재료를 증발시켜 증기가 대상 물체에 응축되어 초박막 코팅을 형성함으로써 이루어집니다.이 공정은 항공우주, 자동차, 전자, 소비재 등 산업 전반에 걸쳐 널리 사용되며 고온 저항성, 내마모성, 맞춤형 광학 특성 등의 이점을 제공합니다.응용 분야는 액세서리의 장식 코팅부터 OLED, 태양전지, EMI/RFI 차폐의 기능성 레이어에 이르기까지 다양합니다.두 가지 주요 방법은 열 증발과 전자빔(e-빔) 증발이며, 각각 특정 재료와 용도에 적합합니다.

핵심 사항을 설명합니다:

증착 코팅의 정의:

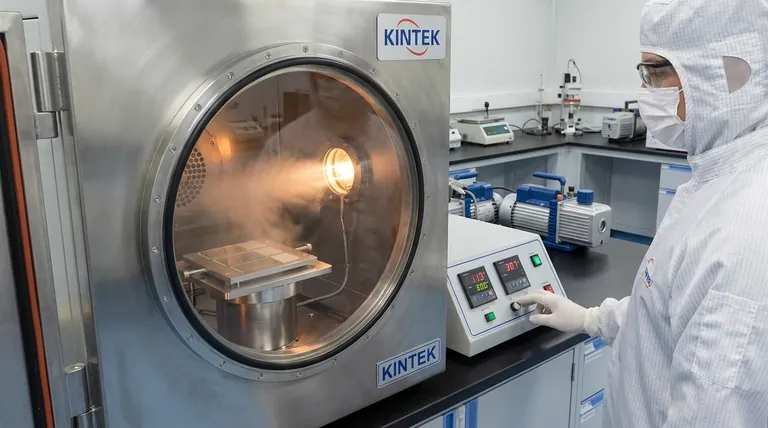

- 증착 코팅은 진공 챔버에서 증발할 때까지 소스 재료를 가열하는 PVD 기술입니다.
- 그런 다음 증기가 대상 물체에 응축되어 얇고 균일한 층을 형성합니다.
- 이 공정은 내구성, 전도성 또는 반사율과 같은 표면 특성을 향상시키는 데 사용됩니다.
증착 코팅 방법:
- 열 증발:
  - 저항성 발열체를 사용하여 소스 재료를 가열하는 방식입니다.
  - 일반적으로 은이나 알루미늄과 같은 단일 금속을 증착하는 데 사용됩니다.
  - 전기 접점, 장식용 코팅 및 박막 장치와 같은 응용 분야에 적합합니다.
- 전자빔 증발:
  - 전자 빔을 사용하여 소스 소재를 가열하여 융점이 높은 소재를 만들 수 있습니다.
  - 고온 저항성, 내마모성 또는 특정 광학 특성이 필요한 애플리케이션에 이상적입니다.
  - 항공우주, 자동차, 전자 등의 산업에서 사용됩니다.
증착 코팅의 응용 분야:
- 장식 애플리케이션:
  - 화장품 마개, 스포츠 용품, 휴대폰 케이스, 시계 케이스, 안경테의 코팅에 사용됩니다.
  - 미적 매력과 내구성을 향상시킵니다.
- 박막 디바이스:
  - OLED, 태양 전지 및 미세 전자 기계 시스템(MEMS) 제조에 필수적입니다.
  - 레이어 두께와 구성을 정밀하게 제어할 수 있습니다.
- 기능성 코팅:
  - EMI/RFI 차폐, 광 반사기, 정전기 방지 또는 방음 인클로저에 사용됩니다.
  - 자동차, 의료, 항공우주 등의 산업에 적용됩니다.
- 특수 용도:
  - OLED 및 박막 트랜지스터의 금속 접합층과 식품 포장 및 단열을 위한 폴리머 코팅에 사용됩니다.
  - 또한 NASA 우주복이나 소방관 유니폼과 같은 보호 장비에도 사용됩니다.
증착 코팅의 장점:
- 높은 정밀도:
  - 두께와 조성을 정밀하게 제어하여 매우 얇고 균일한 층을 증착할 수 있습니다.
- 다용도성:
  - 금속, 합금, 세라믹을 포함한 다양한 소재에 적합합니다.
- 향상된 속성:
  - 내마모성, 내화학성, 광학 성능과 같은 표면 특성을 개선합니다.
- 확장성:
  - 소규모 실험실 사용과 대규모 산업 생산 모두에 맞게 확장 가능.
증착 코팅을 활용하는 산업:
- 항공우주:
  - 고온 저항성과 내구성을 제공하는 코팅에 사용됩니다.
- 자동차:
  - 조명 반사판, EMI/RFI 차폐 및 장식 부품에 적용됩니다.
- 전자 제품:
  - OLED 및 태양 전지와 같은 박막 소자 제작에 필수적입니다.
- 소비재:
  - 시계 및 휴대폰 케이스와 같은 액세서리의 외관과 내구성을 향상시킵니다.
- 에너지:
  - 태양 전지 및 기타 에너지 관련 애플리케이션에 사용됩니다.
- 의료:
  - 특정 표면 특성이 요구되는 보호 장비 및 의료 기기에 적용됩니다.
공정 고려 사항:
- 진공 환경:
  - 오염을 최소화하고 증착 공정을 정밀하게 제어할 수 있습니다.
- 재료 선택:
  - 소스 재료의 선택은 최종 코팅의 원하는 특성에 따라 달라집니다.
- 온도 제어:
  - 원하는 증발 속도와 코팅 품질을 달성하는 데 중요합니다.
- 기판 준비:
  - 최적의 접착력과 코팅 성능을 위해서는 적절한 세척과 표면 처리가 필수적입니다.

요약하면, 증착 코팅은 표면의 특성을 향상시키기 위해 다양한 산업 분야에서 사용되는 다목적 정밀 PVD 기술입니다.장식용, 기능성 또는 특수 응용 분야에 관계없이 정밀도, 다용도성 및 성능 측면에서 상당한 이점을 제공합니다.

요약 표:

측면	세부 정보
정의	소스 재료를 증발시켜 얇고 균일한 층을 생성하는 PVD 기술입니다.
방법	열 증발, 전자빔 증발
응용 분야	장식용 코팅, OLED, 태양 전지, EMI/RFI 차폐, 보호 장비
장점	높은 정밀도, 다목적성, 향상된 표면 특성, 확장성
산업 분야	항공우주, 자동차, 전자, 소비재, 에너지, 의료
공정 고려 사항	진공 환경, 재료 선택, 온도 제어, 기판 준비
