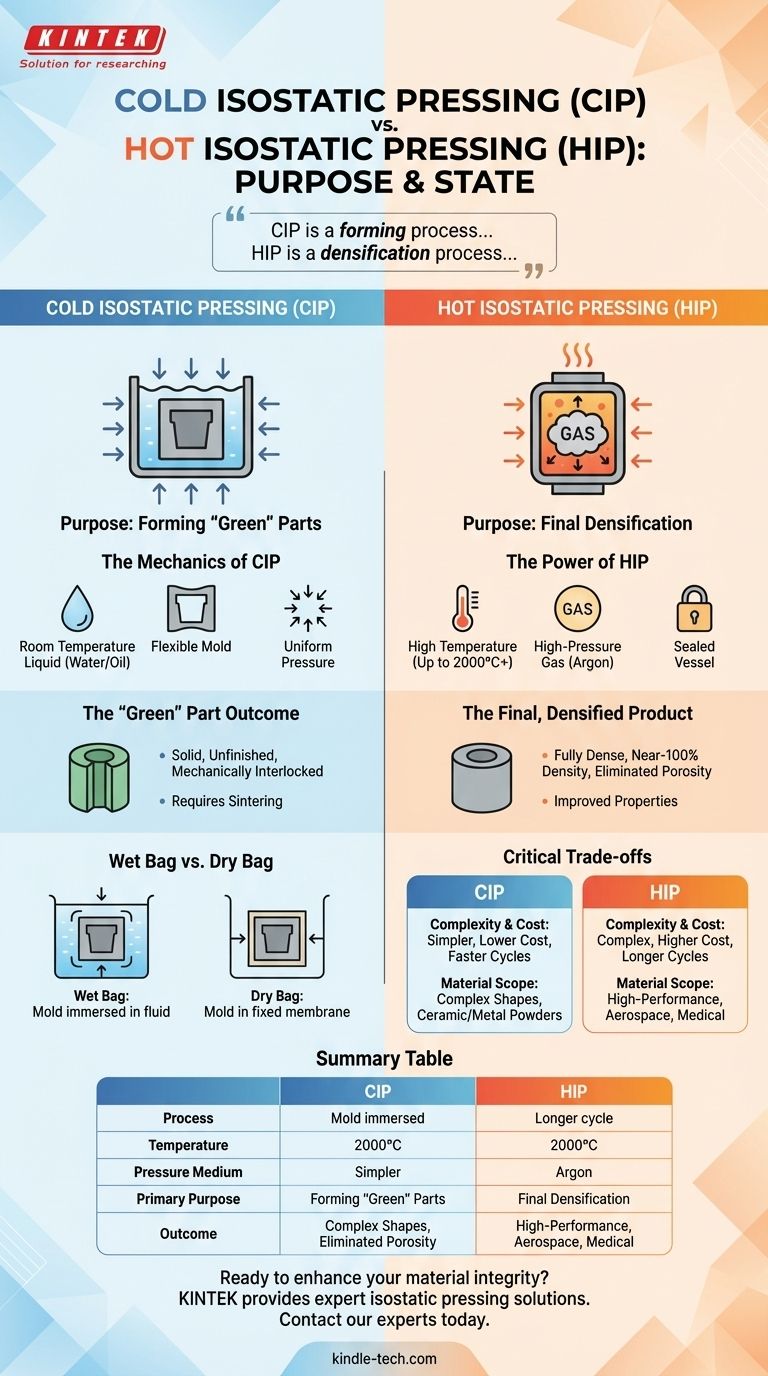

핵심적으로, 차이점은 목적과 상태에 있습니다. 상압 등방압착(CIP)은 상온에서 액체 압력을 사용하여 분말을 단단하지만 미가공 상태인 "그린(green)" 부품으로 압축합니다. 반면, 열간 등방압착(HIP)은 극한의 온도에서 고압 가스를 사용하여 재료를 완전히 치밀화하고 내부 결함을 제거하여 최종 고성능 부품을 만듭니다.
결정적인 차이는 단순히 온도가 아니라 제조 단계입니다. CIP는 예비 형태를 만드는 성형 공정입니다. HIP는 최종 재료 특성을 달성하는 치밀화 공정이며, 종종 이미 성형된 부품에 적용됩니다.
상압 등방압착(CIP)의 메커니즘
상압 등방압착(Cold Isostatic Pressing)은 때때로 정수압 성형이라고도 불리며, 분말로부터 부품을 만드는 기초 단계입니다. 주요 목표는 후속 처리를 위한 균일하게 밀도가 높은 예비 성형품을 만드는 것입니다.
핵심 원리: 균일한 압력
CIP는 액체가 모든 방향으로 압력을 균등하게 전달하는 근본적인 특성을 활용합니다.
이 정수압은 분말이 담긴 유연한 몰드에 가해져 재료가 모든 각도에서 탁월한 균일성으로 압축되도록 보장합니다.
실제 공정
공정은 간단합니다. 분말이 채워진 유연한 몰드를 밀봉하고 일반적으로 물이나 오일이 채워진 압력 챔버에 담급니다.
외부 펌프가 액체에 압력을 가하여 몰드와 그 내용물을 압축합니다. 이 사이클은 종종 빠르며 상온 또는 그 근처에서 발생합니다.
"그린" 부품의 결과
CIP의 결과물은 "그린" 부품입니다. 이 부품은 단단하며 취급 및 가공에 충분한 강도를 가집니다.
그러나 분말 입자는 기계적으로만 맞물려 있습니다. 입자를 야금학적으로 결합하고 최종 강도를 얻으려면 소결(sintering)과 같은 후속 고온 공정을 거쳐야 합니다.
습식 백(Wet Bag) 대 건식 백(Dry Bag)
CIP에는 두 가지 주요 방식이 있습니다. 습식 백 프레싱에서는 각 사이클마다 몰드가 유체에 직접 담가집니다. 건식 백 프레싱에서는 몰드가 압력 용기 내부에 내장된 영구적인 유연 멤브레인 안에 놓여 더 빠른 자동화와 높은 생산량을 가능하게 합니다.
열간 등방압착(HIP)의 힘
열간 등방압착(Hot Isostatic Pressing)은 달리 달성하기 어려운 수준의 재료 무결성을 얻기 위해 사용되는 열처리 공정입니다. 이는 이론적 밀도 100%에 가까운 부품을 만들기 위해 설계된 마감 단계입니다.
핵심 원리: 열과 힘의 결합
HIP는 밀봉된 용기 내에서 부품에 높은 온도와 매우 높은 가스 압력을 모두 가합니다.
고온은 재료의 강도를 낮추어 높은 등방압력이 내부의 모든 기공, 보이드 또는 미세 균열을 닫고 용접할 수 있도록 합니다. 재료와의 반응을 방지하기 위해 비활성 가스(가장 일반적으로 아르곤)가 압력 매체로 사용됩니다.
실제 공정
부품을 HIP 용기에 넣고 밀봉한 다음 가열합니다. 온도가 상승함에 따라 비활성 가스를 주입하여 압력을 200 MPa 이상으로 높입니다.
완전한 치밀화를 달성하기 위해 온도, 압력 및 시간이 정밀하게 제어됩니다. 사이클은 제어된 냉각 및 감압 단계로 종료됩니다.
최종, 치밀화된 제품
결과물은 피로 수명 및 파괴 인성을 포함하여 기계적 특성이 극적으로 향상된 완전히 밀도가 높은 부품입니다.
HIP는 중요 주조물의 기공률을 제거하고, 분말을 최종 순형(net shape)으로 통합하며, 심지어 이종 재료를 완벽한 야금학적 결합으로 접합하는 데 사용됩니다.
결정적인 상충 관계 이해하기
이 공정들 중에서 선택하려면 그들의 뚜렷한 역할, 복잡성 및 비용을 명확히 이해해야 합니다.
목적: 성형 대 마감
가장 중요한 차이점은 제조 목표입니다. CIP는 예비 성형품을 만드는 성형 단계입니다. HIP는 부품의 내부 구조를 완벽하게 만드는 마감 단계입니다. 때로는 부품이 CIP를 거쳐 성형된 후 소결을 거쳐 최종 치밀화를 위해 HIP를 거칠 수도 있습니다.
공정 복잡성 및 비용
CIP 시스템은 상온에서 액체를 사용하여 작동하므로 장비가 비교적 간단하고 비용이 저렴합니다. 사이클 시간도 더 짧은 경우가 많습니다.
HIP는 극한의 온도와 가스 압력을 동시에 안전하게 처리할 수 있는 고도로 전문화된 용기가 필요합니다. 이로 인해 장비 자체와 공정 자체가 훨씬 더 복잡하고 비용이 많이 듭니다.
재료 및 응용 범위
CIP는 소성 또는 소결되기 전에 균일한 밀도가 필요한 세라믹 또는 금속 분말로부터 복잡한 형상을 만드는 데 이상적입니다.
HIP는 항공우주 터빈 블레이드, 의료용 임플란트 및 중요 산업 부품과 같이 재료 실패가 허용되지 않는 고성능 응용 분야를 위해 보류됩니다.
목표에 맞는 올바른 선택
올바른 공정을 선택하는 것은 어느 것이 "더 낫다"의 문제가 아니라 제조 워크플로우의 특정 작업에 어떤 것이 적절한가의 문제입니다.
- 소결 전에 복잡하고 균일한 '그린' 부품을 분말로부터 만드는 데 중점을 둔다면: CIP가 올바르고 비용 효율적인 선택입니다.
- 기계적 특성을 개선하기 위해 금속 주조물의 내부 기공률을 제거하는 데 중점을 둔다면: HIP가 필요한 치밀화 처리입니다.
- 금속 또는 세라믹 분말을 직접 완전히 밀도가 높은 고성능 최종 부품으로 통합하는 데 중점을 둔다면: CIP와 치밀화를 단일의 강력한 단계로 결합할 수 있는 공정은 HIP입니다.
성형 공정과 치밀화 공정의 차이점을 이해함으로써 최적의 재료 무결성을 달성하기 위해 정확한 기술을 선택할 수 있습니다.
요약표:
| 공정 | 온도 | 압력 매체 | 주요 목적 | 결과 |
|---|---|---|---|---|
| 상압 등방압착 (CIP) | 상온 | 액체 (물/오일) | "그린" 부품 성형 | 소결을 위한 균일한 분말 압축 |
| 열간 등방압착 (HIP) | 고온 (최대 2000°C 이상) | 가스 (아르곤) | 최종 치밀화 | 거의 100% 밀도, 결함 제거 |
