유도 용해로의 기본 원리는 유도 가열입니다. 이는 교류 자기장을 사용하여 전기 전도성 재료 내부에 직접 열을 생성하는 비접촉 공정입니다. 이는 두 가지 핵심 물리 현상, 즉 목표 재료 내에 전류를 생성하는 전자기 유도와 재료 자체의 저항이 해당 전기 에너지를 열로 변환하는 줄 효과를 결합하여 이를 달성합니다.
유도 용해로는 외부 불꽃이나 발열체를 사용하지 않습니다. 대신, 금속 내부에 직접 전류를 유도하는 강력한 자기장을 생성합니다. 이러한 내부 전류에 대한 금속의 자연적인 저항이 빠르고 정확하며 깨끗한 열을 생성하는 원인입니다.
작동하는 두 가지 핵심 물리 원리
유도 용해로가 작동하는 방식을 진정으로 이해하려면 이를 가능하게 하는 두 가지 뚜렷한 물리 법칙을 파악해야 합니다. 이 원리들은 전기 에너지를 열 에너지로 놀라운 효율로 변환하기 위해 함께 작동합니다.
원리 1: 전자기 유도
교류(AC)가 일반적으로 구리 튜브로 만들어진 1차 코일을 통해 흐릅니다. 패러데이의 유도 법칙에 따라 이는 코일 주위에 강력하고 빠르게 변화하는 자기장을 생성합니다.
이 자기장 내부에 금속 조각과 같은 전도성 재료가 놓이면 자기장이 그 내부에 전압을 유도합니다. 이 유도된 전압은 금속 내부에 강력하고 소용돌이치는 전류를 발생시키는데, 이를 와전류(eddy currents)라고 합니다.
원리 2: 줄 가열 효과
유도된 와전류는 완벽한 도체를 통해 흐르지 않습니다. 금속에는 고유한 전기 저항이 있습니다. 줄 효과(또는 줄 가열)는 흐르는 전류의 에너지가 이 저항을 극복하면서 열로 변환되는 방식을 설명합니다.
이것이 유도 용해로의 주요 열 발생원입니다. 열이 재료 내부에서 생성되므로 이 공정은 주변 환경으로 손실되는 에너지가 최소화되어 매우 빠르고 효율적입니다.
보조 효과: 자기 이력 현상
철과 같은 강자성 재료의 경우 추가적인 열원이 있습니다. 빠르게 변화하는 자기장은 철 내부의 자성 구역이 방향을 빠르게 앞뒤로 뒤집도록 만듭니다.
이러한 내부 마찰은 상당한 양의 보조 열을 발생시키는데, 이는 자기 이력 손실(magnetic hysteresis loss)이라는 현상입니다. 이로 인해 유도 가열은 철 기반 금속에 특히 효과적입니다.
유도 용해로의 구성 요소 분석
유도 용해로의 물리적 구성 요소는 이러한 원리의 직접적인 적용입니다. 각 부품은 공정을 생성하고 포함하는 특정 기능을 수행합니다.
유도 코일
이것이 용해로의 핵심입니다. 고주파 AC와 냉각수가 모두 흐르는 속이 빈 구리 튜브로, 종종 나선형으로 감겨 있습니다. 그 유일한 목적은 변화하는 자기장을 생성하는 것입니다.
도가니
도가니는 금속 장입물을 담는 내화성(내열성) 용기입니다. 비전도성 재료(예: 세라믹 또는 흑연 복합재)로 만들어져 자기장이 통과하여 내부의 전도성 금속만 가열되도록 합니다.
전원 공급 장치
이 정교한 전자 시스템은 표준 전력망 전기를 유도 코일을 효과적으로 구동하는 데 필요한 고주파, 고전류 AC로 변환합니다. 이는 전체 가열 공정을 제어하는 두뇌입니다.
고유의 교반 작용
유도 공정의 주요 이점은 생성되는 자연스러운 교반 작용입니다. 와전류를 유도하는 것과 동일한 자기력이 녹은 금속에 힘을 가하여 지속적으로 휘젓게 만듭니다. 이는 고품질 합금 생산에 중요한 우수한 온도 및 조성 균일성을 보장합니다.
장단점 이해하기
모든 기술이 모든 응용 분야에 완벽한 것은 아닙니다. 유도 가열의 뚜렷한 장점과 한계를 이해하는 것은 그것의 적합성을 판단하는 데 중요합니다.
주요 장점: 순도 및 제어
가열 요소와 재료 사이에 접촉이 없고 연소 부산물이 없기 때문에 공정이 매우 깨끗합니다. 이는 특수 합금 및 귀금속에 필수적인 오염을 방지합니다.
주요 장점: 에너지 효율성
열이 필요한 곳, 즉 공작물 내부에서 직접 생성됩니다. 이로 인해 에너지 효율성이 훨씬 높고, 챔버를 가열한 다음 복사 또는 대류를 통해 재료로 열을 전달하는 방식에 비해 용융 시간이 단축됩니다.
주요 한계: 전도성 재료에만 해당
유도 가열의 원리는 본질적으로 재료가 전기 전도체라는 사실에 의존합니다. 이 공정은 세라믹, 유리 또는 폴리머와 같은 비전도성 재료를 가열하는 데는 효과적이지 않습니다.
유도 용해로를 선택해야 하는 경우
유도 용해로 사용 여부에 대한 결정은 재료 및 공정 목표의 특정 요구 사항에 따라 결정되어야 합니다.
- 주요 초점이 합금 순도 및 균일성인 경우: 깨끗하고 비접촉식 가열과 고유의 교반 작용은 고품질의 균질한 금속 합금을 생산하는 데 이상적인 선택입니다.
- 특정 공정을 위한 빠르고 정밀한 가열이 주요 초점인 경우: 표면 경화, 경납땜 또는 수축 끼워맞춤과 같은 응용 분야에서 유도 가열의 속도와 정확한 제어는 타의 추종을 불허합니다.
- 고가 또는 반응성 금속 용융이 주요 초점인 경우: 제어된 진공 또는 불활성 분위기에서 작동할 수 있는 능력은 유도 용해로가 티타늄과 같은 귀금속 또는 반응성 재료의 산화를 방지하는 데 필수적입니다.
궁극적으로 유도 원리는 전기 에너지를 재료 내부의 열 에너지로 변환하는 놀랍도록 깨끗하고 효율적이며 제어 가능한 방법을 제공합니다.
요약표:
| 원리/구성 요소 | 기능 | 주요 이점 |
|---|---|---|
| 전자기 유도 | 금속 내부에 와전류 생성 | 재료 내부에서 직접 열 생성 |
| 줄 가열 효과 | 전류를 열로 변환 | 매우 효율적이고 빠른 가열 |
| 유도 코일 | 교류 자기장 생성 | 에너지 전달의 핵심 구성 요소 |
| 도가니 | 금속 장입물 보관 | 비전도성으로 자기장 통과 허용 |
| 고유 교반 | 자기력으로 녹은 금속 혼합 | 균일한 온도 및 조성 보장 |
실험실에서 유도 가열의 힘을 활용할 준비가 되셨나요?
KINTEK은 정밀 용융, 합금 생성 및 열처리를 위해 설계된 유도 용해로를 포함하여 고성능 실험실 장비를 전문으로 합니다. 당사의 솔루션은 연구 또는 생산에서 요구하는 순도, 제어 및 효율성을 제공합니다.
유도 용해로가 특정 금속 가공 공정을 최적화하고 우수한 결과를 달성하는 방법에 대해 논의하려면 오늘 전문가에게 문의하십시오.

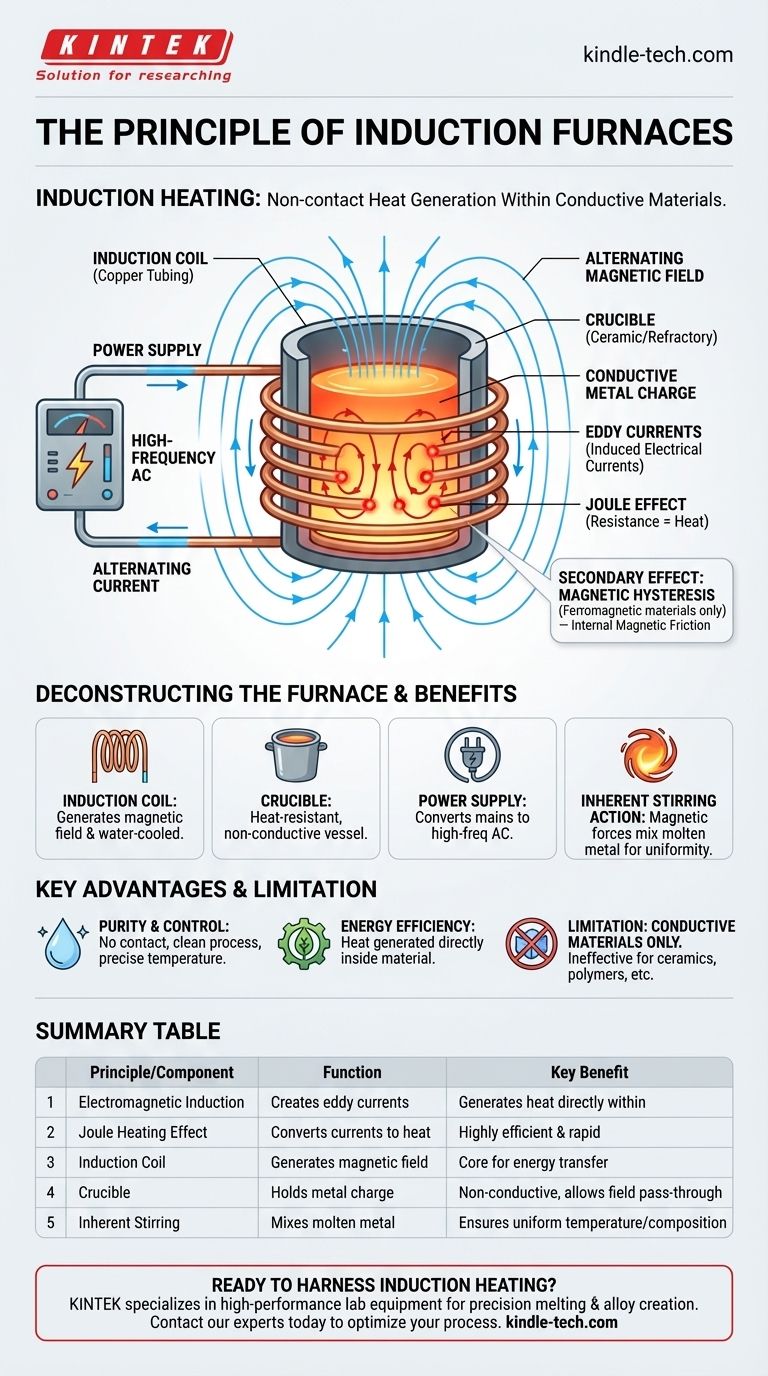

시각적 가이드
