핵심적으로, 밀봉 퀜칭로는 엄격하게 제어되고 밀봉된 분위기 내에서 열처리 공정을 수행한 후, 통합된 액체 욕조에서 부품을 빠르게 냉각(또는 "퀜칭")하는 산업용 로입니다. 가열부터 퀜칭까지 이 전체 과정은 금속이 외부 공기에 노출되지 않은 상태에서 진행되며, 이는 그 기능과 고품질 결과의 핵심입니다.
밀봉 퀜칭로는 한 가지 주요 목적을 위해 설계되었습니다: 깨끗하고 반복 가능하며 자동화된 배치 공정으로 강철 부품의 야금학적 특성을 정밀하게 조작하는 것입니다. 이는 개방형 열처리에서 흔히 발생하는 산화 및 탈탄과 같은 표면 결함을 방지합니다.
밀봉 퀜칭로의 작동 방식
이 로의 설계는 여러 중요한 구역을 단일 자동화 시스템으로 통합합니다. 일반적인 작동 사이클은 부품을 전실에 적재하고, 가열 챔버로 옮긴 다음, 아래의 퀜칭 탱크로 떨어뜨리는 과정을 포함합니다.
밀봉된 가열 챔버
시스템의 핵심은 제어된 분위기로 채워진 가열 챔버입니다. 이것은 단순히 공기가 아니라, 흡열 가스 또는 질소와 메탄올 혼합물과 같이 정밀하게 혼합된 가스입니다.
이 분위기의 목적은 강철의 표면 화학을 능동적으로 제어하는 것입니다. 이는 산화(스케일링) 및 탈탄(표면에서 탄소 손실)을 방지하여 깨끗하고 밝은 마감을 보장하고 재료의 무결성을 유지합니다. 침탄과 같은 공정의 경우, 이 분위기는 강철 표면에 탄소를 의도적으로 추가하기 위해 농축됩니다.
통합 퀜칭 탱크
가열 챔버 바로 아래에는 특정 매체, 가장 일반적으로 오일이 채워진 퀜칭 탱크가 있으며, 때로는 물, 폴리머 또는 용융염이 사용되기도 합니다.
가열 사이클이 완료되면 내부 엘리베이터 메커니즘이 뜨거운 부품을 가열 챔버에서 퀜칭 탱크로 빠르게 내립니다. 이 급속 냉각은 경도를 위한 마르텐사이트와 같은 원하는 야금학적 구조를 고정시킵니다. 이 이동이 내부에서 발생하기 때문에 부품은 고온 상태에서 산소에 노출되지 않습니다.
자동화 및 제어 시스템
현대적인 밀봉 퀜칭로는 고도로 자동화되어 있습니다. PLC(Programmable Logic Controller)는 온도, 사이클 시간 및 분위기 조성을 포함한 전체 공정을 관리합니다.
열전대와 같은 센서는 온도를 모니터링하고, 산소 프로브는 분위기의 탄소 포텐셜을 측정합니다. 이 정밀한 제어는 모든 배치가 동일한 조건에서 처리되도록 보장하여 탁월한 공정 반복성을 제공합니다.
수행되는 주요 열처리 공정
밀봉 퀜칭로의 다용성은 여러 중요한 표면 경화 및 전체 경화 공정을 수행할 수 있게 합니다.
침탄
침탄은 저탄소강 부품의 표면에 탄소를 추가하는 공정입니다. 제어된 분위기는 탄소로 농축되어 뜨거운 강철 속으로 확산됩니다. 이어진 퀜칭은 단단하고 내마모성 있는 표면(케이스)과 더 부드럽고 연성 있는 코어를 가진 부품을 만듭니다.
탄질화
탄질화는 침탄과 유사하지만, 암모니아도 로 분위기에 추가됩니다. 이는 강철 표면에 탄소와 질소를 모두 도입하여 침탄 단독보다 훨씬 더 단단하고 내마모성 있는 케이스를 만듭니다.
중성 경화
이 공정은 경화에 충분한 탄소를 이미 가지고 있는 중탄소강 및 고탄소강에 사용됩니다. 로 분위기는 강철에 "중성"으로 유지되어 탄소를 추가하거나 제거하지 않습니다. 부품은 적절한 온도로 가열되고 퀜칭되어 부품 전체에 걸쳐 경화된 구조를 얻습니다.
장점 및 단점 이해
강력하지만, 밀봉 퀜칭로는 모든 응용 분야에 대한 해결책은 아닙니다. 그 장점과 한계를 이해하는 것이 효과적인 사용의 핵심입니다.
주요 장점: 공정 일관성
온도, 시간 및 분위기 화학에 대한 정밀한 디지털 제어는 배치마다 고도로 반복 가능한 결과를 제공합니다. 이는 재료 특성이 보장되어야 하는 항공우주, 자동차 및 산업 기계에 사용되는 고성능 부품 제조에 중요합니다.
주요 장점: 우수한 표면 마감
산화 및 탈탄을 방지함으로써, 부품은 깨끗하고 스케일 없는 표면으로 로에서 나옵니다. 이는 샌드블라스팅 또는 연삭과 같은 비용이 많이 드는 2차 작업의 필요성을 극적으로 줄이거나 제거합니다.
단점: 배치 처리
밀봉 퀜칭로는 본질적으로 배치 로입니다. 연속적으로 작동하도록 자동화될 수 있지만(한 배치 후 다른 배치), 매우 많은 양의 작은 부품의 경우 연속 메쉬 벨트 로보다 처리량이 낮을 수 있습니다. 이는 중간에서 큰 부품 또는 별도의 로드로 처리되는 작은 부품 바구니에 이상적입니다.
단점: 시스템 복잡성
로 분위기를 생성, 모니터링 및 제어하는 데 필요한 시스템은 복잡성과 유지보수 요구 사항을 추가합니다. 가스 발생기, 제어 프로브 및 안전 시스템의 적절한 유지보수는 안정적인 작동에 필수적입니다.
목표에 맞는 올바른 선택
올바른 열처리 공정을 선택하는 것은 전적으로 사용 중인 재료와 구성 요소가 요구하는 최종 특성에 따라 달라집니다.
- 견고한 저탄소강 부품에 단단하고 내마모성 있는 표면을 만드는 것이 주요 초점이라면: 밀봉 퀜칭로는 침탄 또는 탄질화의 산업 표준입니다.
- 표면 화학을 변경하지 않고 중탄소강 또는 고탄소강 부품을 경화하는 것이 주요 초점이라면: 밀봉 퀜칭로에서의 중성 경화는 타의 추종을 불허하는 제어와 깨끗한 마감을 제공합니다.
- 중요 부품에 대한 최대 반복성을 달성하는 것이 주요 초점이라면: 밀봉 퀜칭로의 엄격하게 제어되고 자동화된 특성은 구식이고 덜 제어되는 방법보다 우수한 선택입니다.
밀봉 퀜칭로의 원리를 이해하면 정밀하고 예측 가능하며 신뢰할 수 있는 성능 특성을 가진 강철 부품을 설계할 수 있습니다.
요약표:
| 특징 | 장점 |
|---|---|
| 밀봉 분위기 | 산화 및 탈탄을 방지하여 우수한 표면 마감을 제공합니다. |
| 통합 퀜칭 | 내부적으로 부품을 빠르게 냉각하여 원하는 야금학적 특성을 고정합니다. |
| 자동화된 제어 | 배치마다 반복 가능하고 고품질의 결과를 보장합니다. |
| 주요 공정 | 강철 부품의 침탄, 탄질화 및 중성 경화에 이상적입니다. |
정밀하고 일관성 있는 우수한 야금학적 결과를 달성할 준비가 되셨습니까?
KINTEK은 고급 실험실 및 산업용 열처리 장비를 전문으로 합니다. 밀봉 퀜칭로 기술에 대한 당사의 전문 지식은 다음을 지원할 수 있습니다:
- 스케일링 및 탈탄과 같은 표면 결함 제거.
- 항공우주, 자동차 및 산업 기계의 중요 부품에 대한 공정 반복성 보장.
- 자동화되고 신뢰할 수 있는 시스템으로 작업 흐름 간소화.
당사의 솔루션이 귀사의 특정 실험실 또는 생산 요구 사항을 어떻게 충족시킬 수 있는지 논의해 봅시다. 오늘 전문가에게 문의하세요!

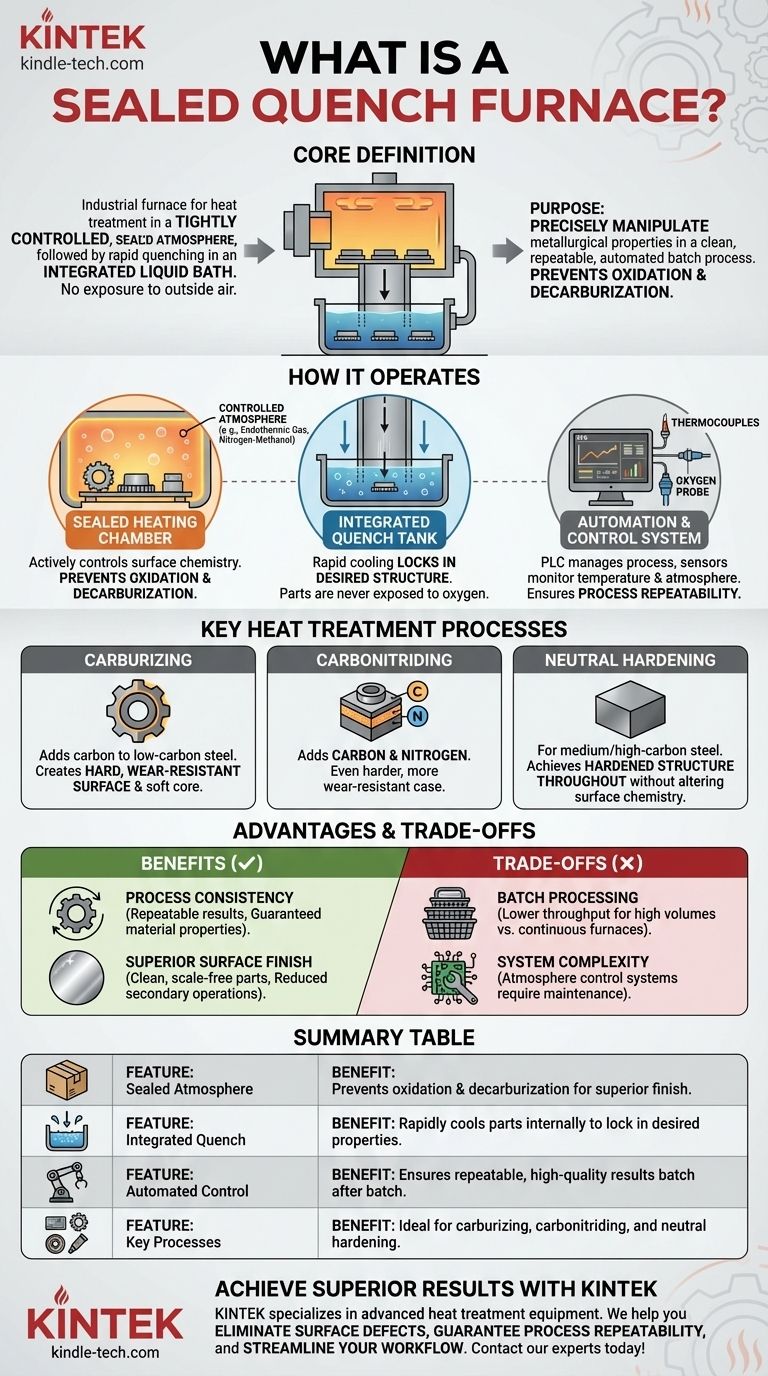

시각적 가이드
