반도체에서 스퍼터링이란 무엇인가? 정밀 박막 증착 가이드

반도체 제조에서 스퍼터링은 물리적 기상 증착(PVD)에 사용되는 핵심 공정입니다. 이는 실리콘 웨이퍼와 같은 기판 위에 초박형의 매우 순수한 재료 필름을 증착하는 고도로 제어된 방법입니다. 이는 고에너지 이온으로 원료 물질("타겟")을 폭격하여 타겟 표면에서 원자를 물리적으로 떼어내어 웨이퍼 위로 이동하고 응축되도록 함으로써 달성됩니다.

스퍼터링은 단순한 코팅 기술 그 이상입니다. 이는 정밀한 원자 수준의 구성 방법입니다. 반도체 제조에서 그 근본적인 가치는 복잡한 다층 집적 회로를 구축하는 데 필요한 극도의 순도와 균일성으로 광범위한 재료(도체에서 절연체까지)를 증착할 수 있다는 능력에 있습니다.

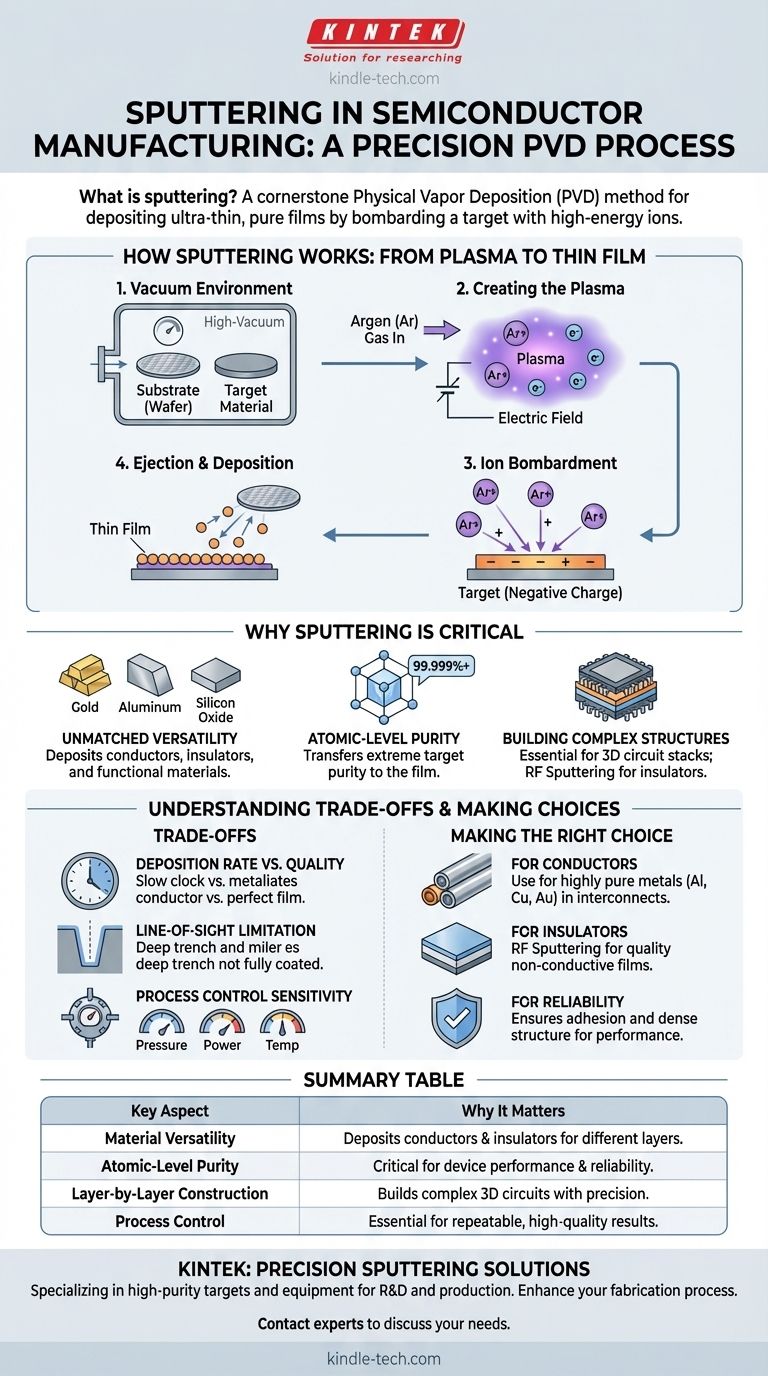

스퍼터링 작동 방식: 플라즈마에서 박막까지

스퍼터링은 진공 챔버 내에서 일어나는 물리적 공정입니다. 단계별 메커니즘을 이해하면 왜 이것이 미세 전자 구조를 만드는 데 그토록 강력한지 알 수 있습니다.

진공 환경

먼저, 기판(웨이퍼)과 타겟 재료를 고진공 챔버에 넣습니다. 이 단계는 박막에 통합되어 반도체 장치를 손상시킬 수 있는 대기 가스와 기타 오염 물질을 제거하는 데 중요합니다.

플라즈마 생성

다음으로, 소량의 불활성 가스, 거의 항상 아르곤(Ar)이 챔버에 주입됩니다. 그런 다음 강력한 전기장 또는 전자기장이 가해져 가스가 이온화됩니다. 이로 인해 양전하를 띤 아르곤 이온(Ar+)과 자유 전자로 구성된 물질 상태인 플라즈마가 생성됩니다.

타겟 및 이온 충돌

증착될 재료(예: 금, 알루미늄 또는 탄탈륨 산화물)는 "타겟" 형태로 만들어지고 강한 음전하가 부여됩니다. 플라즈마 내의 양전하를 띤 아르곤 이온은 음전하를 띤 타겟 쪽으로 자연스럽게 끌어당겨져 고속으로 가속됩니다.

방출 및 증착

이 고에너지 이온이 타겟과 충돌하면 운동량과 에너지를 전달하여 타겟 표면에서 개별 원자를 물리적으로 떼어내거나 "스퍼터링"합니다. 방출된 이 원자들은 진공 챔버를 통과하여 기판 위에 안착하며, 원자 하나하나가 점차 얇고 균일한 막을 형성합니다.

스퍼터링이 반도체에 중요한 이유

스퍼터링 공정의 고유한 특성은 성능이 나노미터 규모의 재료와 정밀도에 의해 결정되는 현대 마이크로칩 제조에서 필수적입니다.

타의 추종을 불허하는 재료 다양성

스퍼터링은 엄청나게 다양한 재료를 증착하는 데 사용될 수 있습니다. 여기에는 회로 배선(인터커넥트)을 위한 금 및 알루미늄과 같은 전도성 금속, 층간 단락을 방지하기 위한 산화 규소와 같은 절연 유전체 필름, 트랜지스터 및 기타 구성 요소를 위한 특정 기능성 재료가 포함됩니다.

원자 수준의 순도 달성

반도체 성능은 불순물에 매우 민감합니다. 스퍼터링 공정은 소스 타겟의 순도를 웨이퍼 위의 필름으로 직접 전달하는 데 탁월합니다. 스퍼터링 타겟은 매우 높은 순도(종종 99.999% 이상)로 제조되며, 이 공정은 이러한 오염 물질이 최종 장치에 들어가지 않도록 보장합니다.

복잡한 구조를 층별로 구축

현대의 집적 회로는 평면이 아니라 수십 개의 층으로 이루어진 3차원 구조입니다. 스퍼터링은 이 수직 스택을 구축하는 데 사용되는 핵심 기술입니다. 예를 들어, RF(무선 주파수) 스퍼터링은 절연 재료를 증착하는 데 특별히 사용되며, 이는 칩 내부의 조밀한 금속 배선 층을 분리하는 데 중요합니다.

상충 관계 이해

스퍼터링은 강력하지만, 엔지니어가 관리해야 하는 특정 한계와 매개변수가 있는 공정입니다.

증착 속도 대 필름 품질

스퍼터링은 일반적으로 열 증착과 같은 일부 대안에 비해 증착 속도가 느린 방법입니다. 더 많은 전력을 사용하여 증착 속도를 높일 수는 있지만, 이는 결과 필름의 균일성과 구조적 품질을 저하시킬 수 있습니다.

등방성 코팅의 과제

스퍼터링은 주로 "시선" 공정으로, 스퍼터링된 원자가 타겟에서 기판으로 비교적 직선으로 이동한다는 의미입니다. 이로 인해 칩 표면의 깊고 좁은 트렌치 또는 기타 복잡한 3D 구조의 바닥과 측벽을 균일하게 코팅하기 어려울 수 있습니다.

공정 제어가 전부

스퍼터링된 필름의 최종 특성(두께, 밀도, 응력 등)은 공정 변수에 크게 의존합니다. 챔버 내 가스 압력, 타겟에 가해지는 전력, 기판 온도와 같은 요소는 반복 가능하고 고품질의 결과를 보장하기 위해 극도의 정밀도로 제어되어야 합니다.

목표에 맞는 올바른 선택

스퍼터링의 적용은 반도체 장치에서 생성되는 특정 층을 기반으로 선택됩니다.

• 전도성 경로 생성에 중점을 두는 경우: 스퍼터링은 칩을 통해 전류가 흐르도록 하는 인터커넥트 및 접점 지점을 위해 알루미늄, 구리 또는 금과 같은 고순도 금속을 증착하는 확실한 방법입니다.
• 구성 요소를 전기적으로 격리하는 데 중점을 두는 경우: RF 스퍼터링은 수십억 개의 구성 요소를 서로 격리하는 데 필수적인 고품질의 비전도성 필름(예: 산화 규소 또는 산화 알루미늄)을 증착하는 업계 표준입니다.
• 장치 신뢰성 및 성능 극대화에 중점을 두는 경우: 스퍼터링을 통해 달성되는 뛰어난 순도, 강력한 접착력 및 조밀한 필름 구조는 안정적이고 오래 지속되는 반도체 장치를 만드는 데 필수적입니다.

궁극적으로 스퍼터링을 마스터하는 것은 원자층 단위로 안정적이고 고성능의 집적 회로를 구축하는 기술을 마스터하는 것입니다.

요약표:

주요 측면	반도체에서 중요한 이유
재료 다양성	다양한 칩 층을 위해 도체(예: 금, 알루미늄)와 절연체(예: 산화 규소)를 증착합니다.
원자 수준 순도	웨이퍼에 99.999% 이상의 타겟 순도를 전달하여 장치 성능 및 신뢰성에 중요합니다.
층별 구성	정밀하고 균일한 필름으로 복잡한 3D 집적 회로를 구축합니다.
공정 제어	반복 가능하고 고품질의 결과를 위해 가스 압력 및 전력과 같은 변수를 정밀하게 관리해야 합니다.
