스퍼터링 방법이란? 이 PVD 기술을 이해하기 위한 5가지 핵심 사항

스퍼터링은 다양한 기판에 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 기술입니다.

이 방법은 일반적으로 가스 또는 플라즈마에서 고에너지 입자에 의한 충격으로 대상 물질에서 미세한 입자가 방출되는 것을 포함합니다.

그러면 방출된 물질이 기판에 얇고 균일한 코팅을 형성합니다.

이 PVD 기술을 이해하기 위한 5가지 핵심 사항

스퍼터링 방법이란? 이 PVD 기술을 이해하기 위한 5가지 핵심 사항

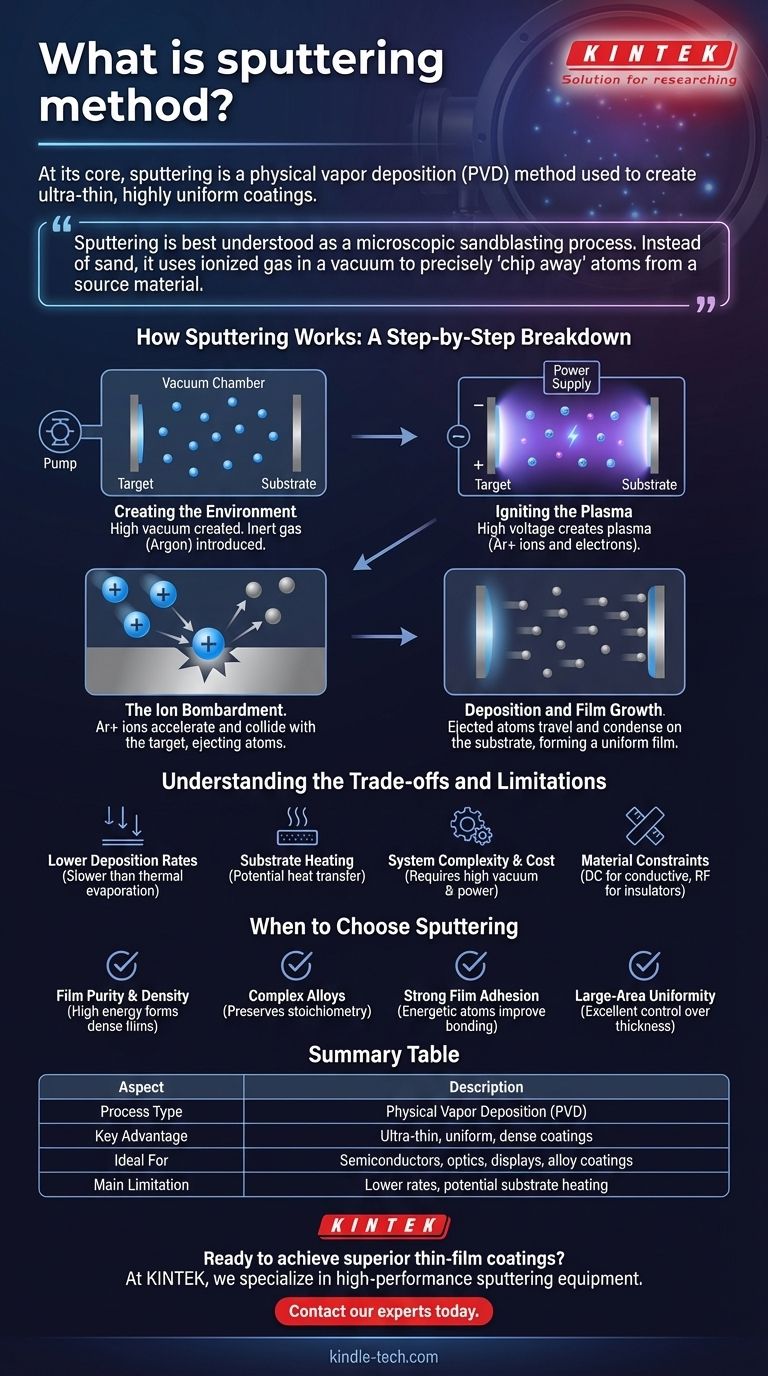

1. 스퍼터링의 메커니즘

스퍼터링은 고에너지 이온이 대상 물질의 표면과 충돌할 때 발생합니다.

이러한 이온(주로 아르곤)은 진공 챔버 내의 고전압에 의해 가속됩니다.

이러한 이온의 충격은 표적 원자에 에너지를 전달하여 표면에서 방출되도록 합니다.

이 과정은 입사 이온과 표적 원자 사이의 운동량 교환에 의존하며, 충돌 에너지가 표면의 결합 에너지를 초과하면 원자를 방출하는 충돌 캐스케이드로 이어집니다.

2. 스퍼터링의 유형

기존 스퍼터링: 아르곤과 같은 불활성 가스를 사용하여 대상 물질을 방출하는 방식입니다. 공정은 간단하며 방출된 원자가 기판에 직접 증착됩니다.

반응성 스퍼터링: 이 방식에서는 질소 또는 산소와 같은 반응성 가스가 챔버에 도입됩니다. 방출된 표적 물질은 이 가스와 반응하여 기판에 산화물이나 질화물과 같은 화합물을 형성합니다.

마그네트론 스퍼터링: 자기장을 사용하여 플라즈마를 타겟 표면 근처에 가두어 스퍼터링 공정의 효율을 높이는 고급 기술입니다. 금속, 합금 및 산화물의 박막 증착에 특히 유용합니다.

3. 스퍼터링의 응용 분야

스퍼터링은 고품질의 균일하고 조밀한 코팅을 생산할 수 있기 때문에 다양한 산업에서 널리 사용됩니다.

반도체, 광학 장치 및 장식용 하드 코팅의 제조에 매우 중요합니다.

이 기술은 거울 및 포장재용 반사 코팅과 첨단 컴퓨팅 장치 생산에도 사용됩니다.

4. 장점과 한계

장점: 스퍼터링은 코팅 두께, 증착된 필름의 고순도 및 접착력, 비전도성 물질을 포함한 다양한 물질을 증착할 수 있는 뛰어난 제어 기능을 제공합니다. 또한 환경 친화적인 공정입니다.

한계: 가장 큰 단점은 증착과 같은 다른 PVD 방법에 비해 증착 속도가 상대적으로 느리다는 점입니다. 또한 스퍼터링은 아크 기술에 비해 플라즈마 밀도가 낮아 공정 효율에 영향을 미칠 수 있습니다.

5. 요약

요약하면, 스퍼터링은 박막을 증착하는 다양하고 정밀한 방법으로 여러 산업 분야에 걸쳐 고품질 코팅을 제공합니다.

증착 속도는 느리지만 코팅 품질과 재료 다양성 측면에서 이점이 있어 많은 기술 응용 분야에서 선호되는 방법입니다.
