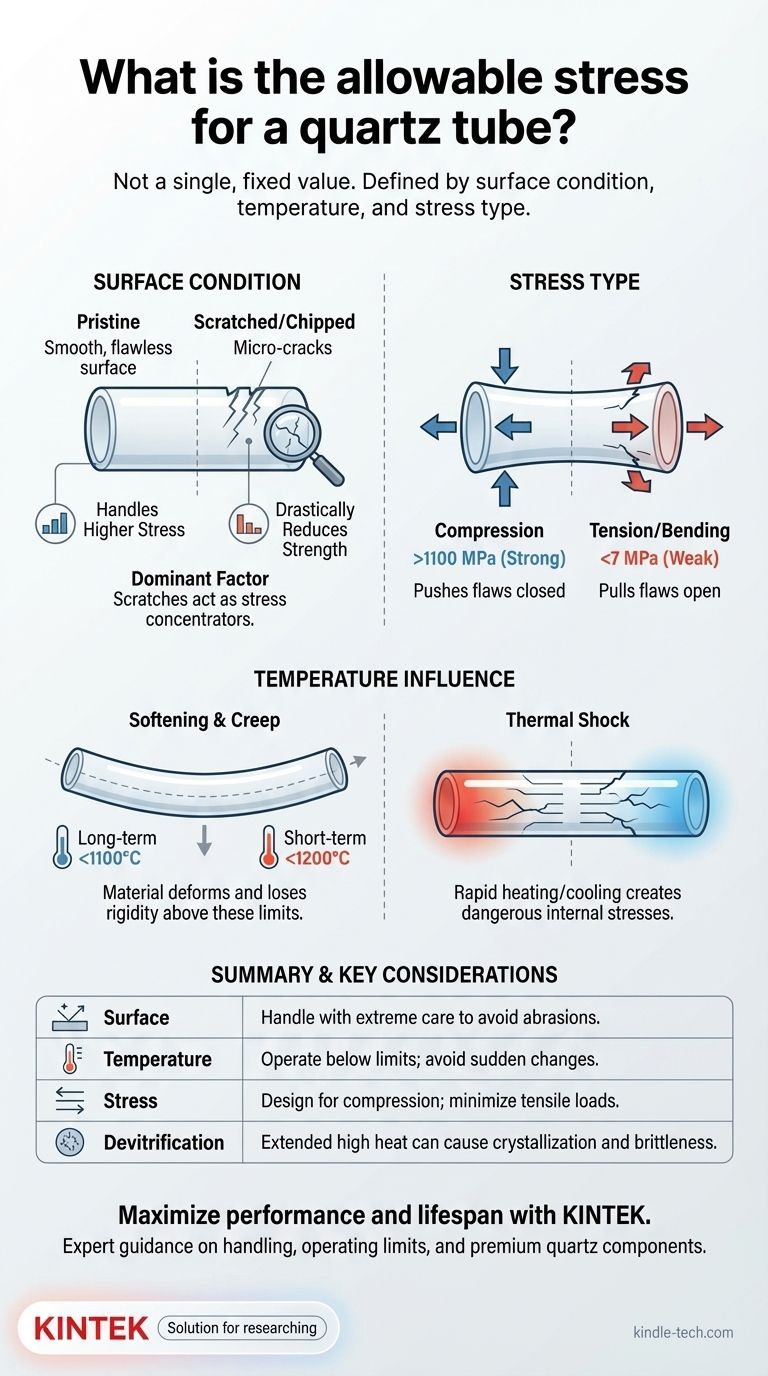

석영관의 허용 응력은 얼마입니까? 취성 특성 및 실제 한계 이해

석영관의 허용 응력은 단일하고 고정된 값이 아닙니다. 예측 가능한 항복점을 가진 금속과 달리, 용융 석영은 취성 세라믹이며, 그 진정한 강도는 주로 표면 상태와 온도의 조합에 의해 결정됩니다. 발표된 모든 응력 값은 매우 조건적이며, 그 실제 한계는 단순한 기계적 하중 용량보다는 열충격 및 고온에서의 변형에 대한 민감성에 의해 더 자주 정의됩니다.

석영관의 실제 강도는 이론적인 응력 값보다는 작동 조건을 세심하게 제어하는 것에 의해 결정됩니다. 고장을 방지하는 것은 온도를 관리하고, 튜브 표면을 손상으로부터 보호하며, 열적 및 기계적 충격을 최소화하는 것을 의미합니다.

단일 "허용 응력"이 오해의 소지가 있는 이유

석영을 안정적으로 사용하려면, 단일 강도 숫자에서 벗어나 고장을 유발하는 요인을 이해하는 방향으로 사고를 전환해야 합니다. 석영은 파손되기 전에 구부러지거나 변형되지 않고 갑자기 파손됩니다.

취성 파괴의 본질

모든 세라믹 및 유리와 마찬가지로 용융 석영은 취성 파괴로 인해 파손됩니다. 이 과정은 미세한 결함, 대부분 재료 표면에서 시작됩니다.

이러한 작고 피할 수 없는 불완전성은 응력 집중점 역할을 합니다. 하중이 가해지면 이러한 결함 중 하나의 끝 부분에 가해지는 응력이 부품 전체에 가해지는 전체 응력보다 훨씬 높아져 치명적인 고장으로 이어질 수 있습니다.

표면 상태의 지배적인 역할

가장 큰 결함의 크기와 날카로움이 전체 부품의 강도를 결정합니다. 이것이 바로 흠집이나 작은 칩이 있는 석영관보다 깨끗하고 불꽃 연마된 석영관이 훨씬 더 강한 이유입니다.

이것이 석영을 부드럽게 다루라는 경고의 원칙입니다. 사소해 보이는 마모도 튜브가 응력을 견딜 수 있는 능력을 극적으로 감소시킬 수 있습니다.

압축 강도 대 인장 강도

석영은 압축 하에서 매우 강하며, 외부 힘이 결함을 닫는 방향으로 작용합니다. 일반적인 압축 강도는 1100 MPa(160,000 psi)를 초과할 수 있습니다.

그러나 인장 또는 굽힘(굽힘 응력) 하에서는 극적으로 약하며, 이러한 힘은 결함을 열게 합니다. 인장 강도에 대한 일반적인 안전 설계 값은 알려지지 않은 표면 조건을 고려하여 종종 7 MPa(1,000 psi) 미만으로 보수적으로 추정됩니다.

온도의 결정적인 영향

참고 자료들은 온도가 주요 작동 한계임을 정확하게 강조합니다. 이는 재료의 무결성에 두 가지 뚜렷한 방식으로 영향을 미칩니다.

연화 및 크리프 변형

석영이 연화점에 가까워지면 강성을 잃기 시작합니다. 1100°C의 장기 사용 온도와 1200°C의 단기 한계는 이 현상과 관련이 있습니다.

이 온도 이상에서는 재료가 자체 무게로 인해 변형되거나 처지기 시작하는데, 이 과정을 크리프라고 합니다. 이것은 파괴가 아닌 변형 고장입니다.

열충격: 조용한 살인자

석영은 열팽창 계수가 매우 낮기 때문에 다른 세라믹에 비해 열충격에 대한 저항성이 매우 높습니다. 그러나 면역은 아닙니다.

급격한 가열 또는 냉각은 내부 온도 구배를 생성하고, 이는 다시 내부 응력을 생성합니다. 이러한 응력이 표면 결함을 전파할 만큼 충분히 높으면 튜브가 파손됩니다. 이는 실험실 및 산업 환경에서 흔한 고장 원인입니다.

실제 한계 이해

석영의 고유한 특성을 받아들이는 것은 성공적인 설계 및 작동에 중요합니다.

취약성은 협상 불가능

참고 자료들은 "격렬한 진동과 충돌"을 피하기 위한 조심스러운 취급을 강조하는 이유가 있습니다. 석영은 파괴 인성이 매우 낮아 파괴되기 전에 많은 에너지를 흡수할 수 없습니다. 항상 취약하다고 가정하십시오.

탈유리화는 강도를 감소시킵니다

고온(일반적으로 1100°C 이상)에서 장기간 유지될 때, 비정질 용융 석영은 크리스토발라이트라는 형태로 결정화되기 시작할 수 있습니다. 탈유리화라고 불리는 이 과정은 튜브를 불투명하게 만들고, 특히 후속 가열 및 냉각 주기 동안 훨씬 더 취약하게 만듭니다.

극한 조건에 대한 대안

언급했듯이, 작동 온도가 지속적으로 1100-1200°C를 초과해야 하는 경우, 다른 재료가 필요합니다. 코런덤(고순도 알루미나)은 더 높은 온도 응용 분야에 대한 일반적인 대안이지만, 열충격 및 화학적 저항성 특성이 다릅니다.

응용 분야에서 신뢰성을 확보하는 방법

단일 응력 숫자를 찾는 대신, 특정 사용 사례에서 가장 가능성 있는 고장 원인을 완화하는 데 집중하십시오.

주요 초점이 고온 안정성인 경우: 특히 튜브가 어떤 하중(심지어 긴 스팬에 걸친 자체 무게)을 받고 있는 경우 1100°C 장기 한계보다 훨씬 낮은 온도에서 작동하십시오.
주요 초점이 기계적 무결성(예: 진공 또는 저압)인 경우: 튜브 표면을 내부 및 외부의 긁힘, 칩 또는 마모로부터 보호하는 것을 우선시하십시오.
주요 초점이 수명 및 반복 사용인 경우: 열충격 위험을 최소화하기 위해 제어되고 점진적인 가열 및 냉각 램프를 구현하십시오.

궁극적으로 석영 부품을 취성 특성에 대한 깊은 이해를 가지고 다루는 것이 성공적이고 장기적인 사용의 핵심입니다.

요약표:

요인	석영관 강도에 미치는 영향	주요 고려 사항
표면 상태	지배적인 요인; 긁힘이나 칩은 강도를 급격히 감소시킵니다.	마모를 피하기 위해 극도로 조심스럽게 다루십시오.
온도	작동 한계를 정의합니다; 1100°C 이상에서 연화가 발생합니다.	1100°C 미만에서 장기 사용; 1200°C 미만에서 단기 사용.
응력 유형	압축에 강하고 (>1100 MPa), 인장에 약합니다 (<7 MPa).	설계 시 굽힘 또는 인장 하중을 피하십시오.
열충격	급격한 온도 변화는 갑작스러운 파괴를 유발할 수 있습니다.	제어된 가열/냉각 램프를 사용하십시오.
