RF 및 DC 스퍼터링의 주요 응용 분야는 기판 재료 위에 박막을 증착하는 것입니다. 결정적인 차이점은 증착되는 재료의 유형에 있습니다. DC(직류) 스퍼터링은 금속과 같은 전기 전도성 재료에 사용되는 반면, RF(고주파) 스퍼터링은 세라믹과 같은 비전도성, 절연성 재료를 증착하는 데 필수적입니다.
DC와 RF 스퍼터링 중 어느 것을 선택할지는 보편적으로 "더 나은" 것이 무엇인지에 대한 것이 아니라, 타겟 재료의 전기적 특성과 근본적으로 호환되는 것이 무엇인지에 대한 것입니다. 이 결정은 증착 과정에서 타겟 표면에서 전기 전하가 어떻게 관리되는지에 대한 물리학에 의해 좌우됩니다.
근본적인 차이점: 전기 전하 관리
응용 분야를 이해하려면 먼저 이 두 가지 방법을 구분하는 핵심 기술적 과제인 전기 전하 축적을 이해해야 합니다.
DC 스퍼터링: 도체에 대한 직접적인 접근 방식
DC 스퍼터링에서는 타겟 재료에 일정한 음전압이 인가됩니다. 이는 플라즈마에서 양전하를 띤 가스 이온(일반적으로 아르곤)을 끌어당겨 높은 에너지로 타겟에 충돌하게 합니다.
이 충돌은 타겟 재료에서 원자를 물리적으로 떼어냅니다. 이렇게 방출된 원자는 진공 챔버를 통과하여 기판에 증착되어 박막을 형성합니다.
이 과정은 (알루미늄이나 구리와 같은) 전도성 타겟에 대해 원활하게 작동합니다. 왜냐하면 타겟이 전기를 쉽게 전도하여 전자를 보충하고 안정적인 음전하를 유지할 수 있기 때문입니다.
절연체의 문제: 양전하 축적
이산화규소(세라믹)와 같은 절연 타겟에 DC 스퍼터링을 시도하면 공정이 거의 즉시 실패합니다.
양전하 이온의 지속적인 충격은 비전도성 타겟 표면에 국부적인 양전하를 생성합니다. 이 양전하 방패는 들어오는 양전하 이온을 밀어내어 스퍼터링 공정이 시작되기도 전에 효과적으로 중단시킵니다.
RF 스퍼터링: 교류 솔루션
RF 스퍼터링은 영리한 해결책으로 전하 축적 문제를 해결합니다. 일정한 DC 전압 대신, 고주파(일반적으로 13.56MHz)로 전압을 전환하는 교류 전원 공급 장치를 사용합니다.
사이클의 음의 위상 동안, 타겟은 DC 스퍼터링과 마찬가지로 양전하 이온에 의해 충격을 받습니다.
결정적으로, 짧은 양의 위상 동안 타겟은 플라즈마에서 전자를 끌어당깁니다. 이 전자들은 표면을 채우고 이전 사이클의 양전하 축적을 중화시켜 타겟을 효과적으로 "정화"하고 다음 이온 충격 라운드를 준비합니다.
실제 응용 분야 및 재료 선택
이러한 근본적인 작동 방식의 차이는 특정 산업 및 연구 응용 분야에 어떤 기술이 사용되는지를 결정합니다.
DC 스퍼터링을 사용하는 경우
DC 스퍼터링은 전도성 재료를 증착하는 데 주로 사용되는 방법입니다. 단순성, 높은 증착 속도 및 비용 효율성으로 인해 많은 응용 분야에 이상적입니다.
일반적인 재료에는 알루미늄, 구리, 티타늄, 금 및 크롬이 포함됩니다. 이는 반도체 산업에서 금속 상호 연결을 생성하는 데 널리 사용되며, CD 또는 거울과 같은 물체에 반사층을 생성하는 제조 분야에서도 사용됩니다.
RF 스퍼터링을 사용하는 경우
RF 스퍼터링은 절연 또는 유전체 재료를 증착하는 데 필수적입니다. 양전하를 전도할 수 없는 타겟을 스퍼터링하는 유일하게 신뢰할 수 있는 방법입니다.
일반적인 재료에는 이산화규소(SiO₂), 산화알루미늄(Al₂O₃) 및 질화티타늄(TiN)이 포함됩니다. 응용 분야에는 반사 방지 광학 코팅, 도구의 내구성 있는 보호층, 첨단 전자 장치의 고성능 유전체 필름 생성이 포함됩니다.
장단점 이해
재료 전도성이 주요 결정 요인이지만, 고려해야 할 이차적인 성능 및 비용 차이도 있습니다.
증착 속도 및 효율성
DC 스퍼터링은 일반적으로 RF 스퍼터링보다 더 빠르고 효율적입니다. 이온의 직접적이고 지속적인 충격은 더 높은 증착 속도를 유도하여 금속 필름의 대량 생산에 더 적합합니다.
비용 및 복잡성
DC 전원 시스템은 RF 시스템보다 더 간단하고 저렴합니다. RF 시스템은 플라즈마에 효율적으로 전력을 공급하기 위해 복잡한 전원 공급 장치와 임피던스 매칭 네트워크가 필요하므로 전체 시스템 비용과 복잡성이 증가합니다.
공정 조건 및 필름 품질
RF 스퍼터링은 더 낮은 작동 압력에서 안정적인 플라즈마를 유지할 수 있습니다. 이는 스퍼터링된 원자가 기판으로 가는 도중에 가스 입자와 충돌할 가능성을 줄여 더 조밀하고 고품질의 필름을 생성할 수 있습니다.
또한, RF 스퍼터링의 교류 특성은 DC 시스템에서 때때로 발생할 수 있는 전기 아크를 본질적으로 줄여 더 균일하고 결함이 적은 필름을 만듭니다.
목표에 맞는 올바른 선택
선택은 증착해야 하는 재료에 따라 안내되어야 하며, 프로젝트의 비용, 속도 및 품질 요구 사항과 균형을 이루어야 합니다.
- 금속의 비용 효율적이고 고속 증착에 주로 초점을 맞춘다면: DC 스퍼터링은 더 높은 증착 속도와 낮은 장비 비용으로 인해 명확하고 표준적인 선택입니다.
- 절연 또는 세라믹 재료 증착에 주로 초점을 맞춘다면: RF 스퍼터링은 DC 공정을 중단시키는 전하 축적을 극복하기 위해 특별히 설계되었으므로 필수적이고 효과적인 방법입니다.
- 가능한 최고의 필름 품질과 균일성 달성에 주로 초점을 맞춘다면: RF 스퍼터링은 저압 작동 및 아크 감소로 인해 우수한 결과를 생성할 수 있으므로 일부 전도성 타겟에도 고려되어야 합니다.
이러한 핵심 원리를 이해함으로써, 관습에 의해서가 아니라 원하는 결과를 이끄는 근본적인 물리학에 기반하여 올바른 스퍼터링 기술을 선택할 수 있습니다.
요약 표:
| 스퍼터링 방식 | 최적 재료 유형 | 주요 장점 | 일반적인 응용 분야 |
|---|---|---|---|
| DC 스퍼터링 | 전기 전도성 (예: 금속) | 높은 증착 속도, 비용 효율적 | 반도체 금속 상호 연결, 반사 코팅 |
| RF 스퍼터링 | 비전도성/절연성 (예: 세라믹) | 전하 축적 방지, 고품질 필름 | 광학 코팅, 보호층, 유전체 필름 |
프로젝트에 적합한 스퍼터링 기술을 선택할 준비가 되셨나요?
RF와 DC 스퍼터링 사이의 선택은 응용 분야에 완벽한 박막을 얻는 데 중요합니다. KINTEK은 모든 증착 요구 사항을 위한 고품질 실험실 장비 및 소모품을 제공하는 데 특화되어 있습니다.
전도성 금속 또는 절연성 세라믹으로 작업하든 관계없이, 당사의 전문가들은 귀하의 실험실에 높은 효율성, 우수한 필름 품질 및 비용 효율성을 보장하는 이상적인 스퍼터링 솔루션을 선택하는 데 도움을 드릴 수 있습니다.
귀하의 특정 요구 사항을 논의하고 박막 증착 공정을 최적화하는 데 도움을 받으려면 지금 KINTEL에 문의하십시오.

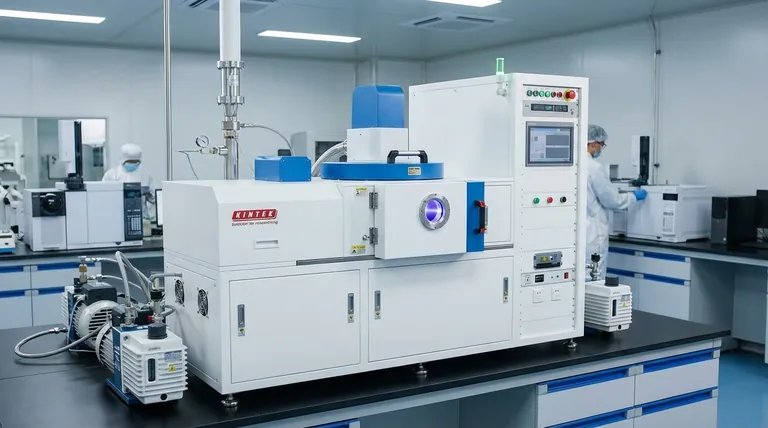

시각적 가이드
