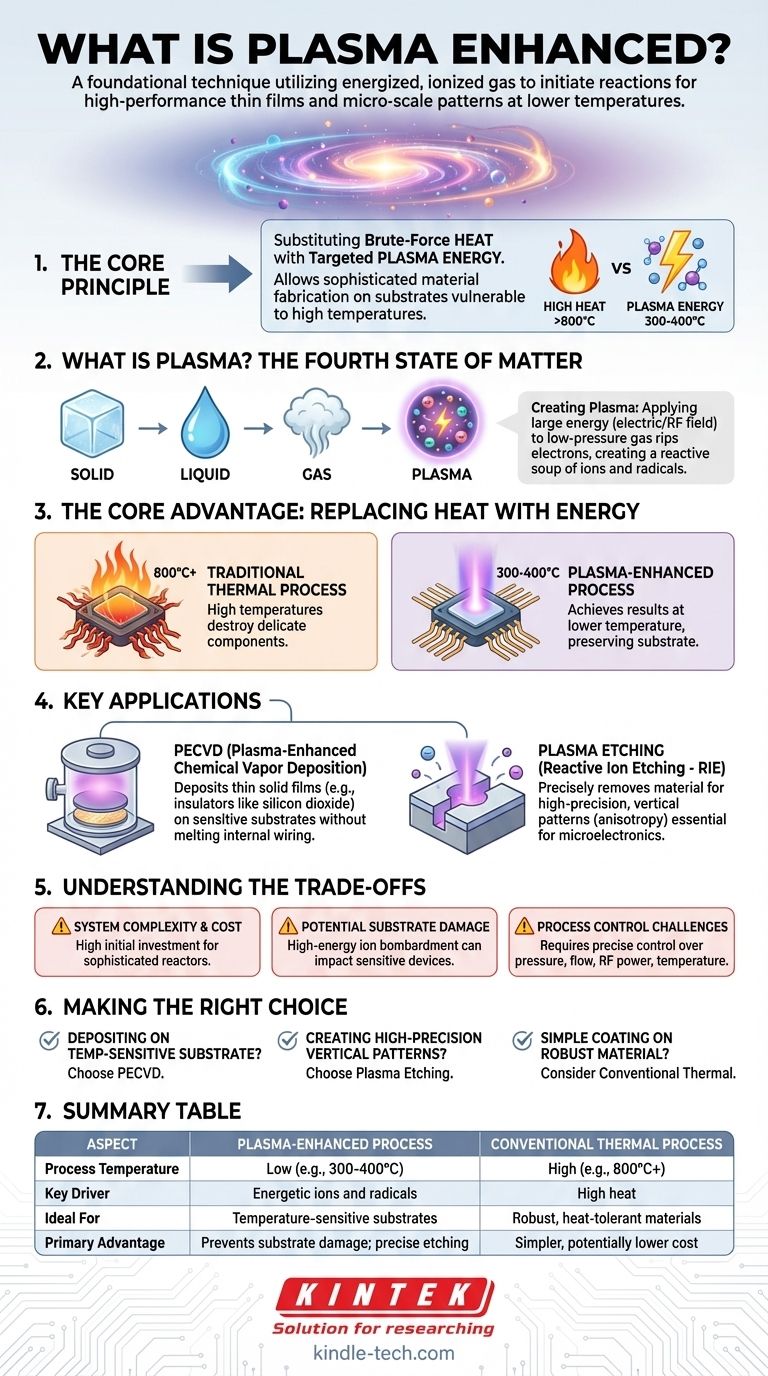

첨단 제조 및 재료 과학 분야에서, "플라즈마 강화"라는 용어는 플라즈마(에너지가 부여된 이온화된 가스)를 활용하여 물리적 또는 화학적 반응을 시작하거나 극적으로 가속화하는 공정을 의미합니다. 이는 현대 전자, 광학 및 도구에 필요한 고성능 박막 및 마이크로 스케일 패턴을 생성하기 위한 기본적인 기술이며, 종종 기존 방법보다 훨씬 낮은 온도에서 결과를 달성합니다.
모든 플라즈마 강화 공정의 핵심 원리는 고온의 무차별적인 에너지 대신 플라즈마의 표적화된 화학적 및 물리적 에너지를 사용하는 것입니다. 이를 통해 기존의 고온 기술로 손상되거나 파괴될 수 있는 기판에 정교한 재료를 제작할 수 있습니다.
플라즈마란 무엇인가? "물질의 제4상태"
플라즈마가 왜 그렇게 유용한지 이해하려면 먼저 플라즈마가 무엇인지 이해해야 합니다. 이는 종종 고체, 액체, 기체와 함께 물질의 제4상태라고 불립니다.
플라즈마 생성
매우 낮은 압력의 가스에 많은 양의 에너지(일반적으로 강한 전기장 또는 고주파(RF)장)를 가하여 플라즈마를 생성합니다.
이 에너지는 가스 원자 또는 분자에서 전자를 떼어내어 자유 전자, 양전하를 띤 이온, 그리고 남아있는 중성 입자의 초고온 수프를 생성합니다. 이 혼합물이 플라즈마이며, 이는 매우 반응성이 높습니다.
반응성의 핵심
플라즈마 전체는 매우 뜨거울 수 있지만, 핵심은 개별 입자(특히 전자)가 엄청난 운동 에너지를 가지고 있다는 것입니다. 이 에너지 입자들은 중성 가스 분자와 충돌하여 분해하고, 라디칼이라고 불리는 매우 반응성이 높은 종을 생성합니다.
원하는 화학 반응을 유도하는 것은 높은 온도가 아니라 바로 이 라디칼과 이온입니다.
핵심 장점: 열을 에너지로 대체
플라즈마 강화 공정을 사용하는 근본적인 이유는 극심한 열의 필요성을 우회하기 위함이며, 이는 복잡한 장치를 제조하는 데 있어 주요한 한계점입니다.
고온의 문제점
질화규소 박막을 증착하는 것과 같은 많은 첨단 제조 단계는 전통적으로 800°C 이상의 온도를 필요로 합니다.
마이크로칩을 제작하는 경우, 이러한 고온은 실리콘 웨이퍼에 이미 제작된 섬세한 알루미늄 또는 구리 배선을 파괴할 것입니다. 장치는 망가질 것입니다.
플라즈마가 문제를 해결하는 방법
플라즈마 강화 공정은 훨씬 낮은 온도, 종종 300-400°C 정도에서 동일한 결과를 얻을 수 있습니다.
플라즈마의 에너지는 전구체 가스를 필요한 반응성 구성 요소로 분해합니다. 이 구성 요소들은 웨이퍼 표면에서 반응하여 원하는 막을 형성하며, 손상될 수 있는 고온을 필요로 하지 않습니다.
플라즈마 강화의 주요 응용 분야
플라즈마 강화 기술은 반도체 제조 및 재료 과학에서 매우 중요합니다. 가장 일반적인 두 가지 응용 분야는 증착과 에칭입니다.
플라즈마 강화 화학 기상 증착 (PECVD)
PECVD는 기판 위에 얇은 고체 막을 증착하는 데 사용되는 공정입니다. 전구체 가스가 진공 챔버로 유입되고, 플라즈마가 점화되며, 결과로 생성된 라디칼이 기판 표면에서 반응하여 막을 층별로 형성합니다.
이는 내부 배선을 녹이지 않고 완전히 형성된 마이크로칩 위에 절연 및 보호층(예: 이산화규소 또는 질화규소)을 생성하는 데 필수적입니다.
플라즈마 에칭 (반응성 이온 에칭 - RIE)
플라즈마 에칭은 증착의 반대입니다. 이는 재료를 정밀하게 제거하는 데 사용됩니다. 화학적으로 반응성이 높은 플라즈마를 사용하여 기판의 패턴을 선택적으로 에칭합니다.
플라즈마 내의 이온은 전기장에 의해 수직으로 표면을 충격하도록 유도될 수 있습니다. 이는 놀랍도록 직선적이고 깊은 트렌치(이방성이라는 특성)를 생성하며, 이는 현대 CPU의 미세한 트랜지스터와 회로를 제조하는 데 절대적으로 중요합니다.
장단점 이해하기
강력하지만, 플라즈마 강화 공정에도 복잡성과 도전 과제가 없는 것은 아닙니다.
시스템 복잡성 및 비용
플라즈마 반응기는 정교하고 비싼 장비입니다. 견고한 진공 시스템, 고출력 RF 발생기, 복잡한 가스 처리가 필요하므로 초기 자본 투자가 상당합니다.
기판 손상 가능성
정밀 에칭을 가능하게 하는 고에너지 이온 충격은 기판의 결정 격자에 의도치 않은 손상을 일으킬 수도 있습니다. 이러한 손상은 신중하게 제어되지 않으면 민감한 전자 장치의 성능에 부정적인 영향을 미칠 수 있습니다.
공정 제어의 어려움
플라즈마 화학은 매우 복잡하기로 악명이 높습니다. 안정적이고 반복 가능한 공정을 달성하려면 압력, 가스 유량, RF 전력 및 온도를 정밀하게 제어해야 합니다. 사소한 편차도 최종 제품에 큰 차이를 가져올 수 있습니다.
목표에 맞는 올바른 선택
플라즈마 강화 기술을 사용할지 여부는 전적으로 재료 제약과 원하는 결과에 달려 있습니다.
- 온도에 민감한 기판에 고품질 막을 증착하는 것이 주요 초점이라면: 플라즈마 강화 증착(PECVD)은 기존 열 공정의 열 관련 손상을 피할 수 있으므로 이상적인 선택입니다.
- 마이크로 전자 장치용 고정밀 수직 패턴을 생성하는 것이 주요 초점이라면: 플라즈마 에칭은 습식 화학 에칭으로는 제공할 수 없는 방향 제어(이방성)를 제공합니다.
- 열을 견딜 수 있는 견고한 재료에 간단한 코팅을 하는 것이 주요 초점이라면: 기존의 열 또는 물리적 증착 공정이 더 비용 효율적이고 덜 복잡할 수 있습니다.
궁극적으로 "플라즈마 강화"는 열만으로는 물리적으로 불가능한 고성능 결과를 달성하기 위한 강력한 도구 세트입니다.
요약표:
| 측면 | 플라즈마 강화 공정 | 기존 열 공정 |
|---|---|---|
| 공정 온도 | 낮음 (예: 300-400°C) | 높음 (예: 800°C 이상) |
| 주요 동인 | 고에너지 이온 및 라디칼 | 고열 |
| 이상적인 적용 대상 | 온도 민감성 기판 (예: 마이크로칩) | 견고하고 내열성 재료 |
| 주요 장점 | 기판 손상 방지; 정밀하고 이방성 에칭 가능 | 비민감성 응용 분야의 경우 더 간단하고 잠재적으로 저렴함 |
