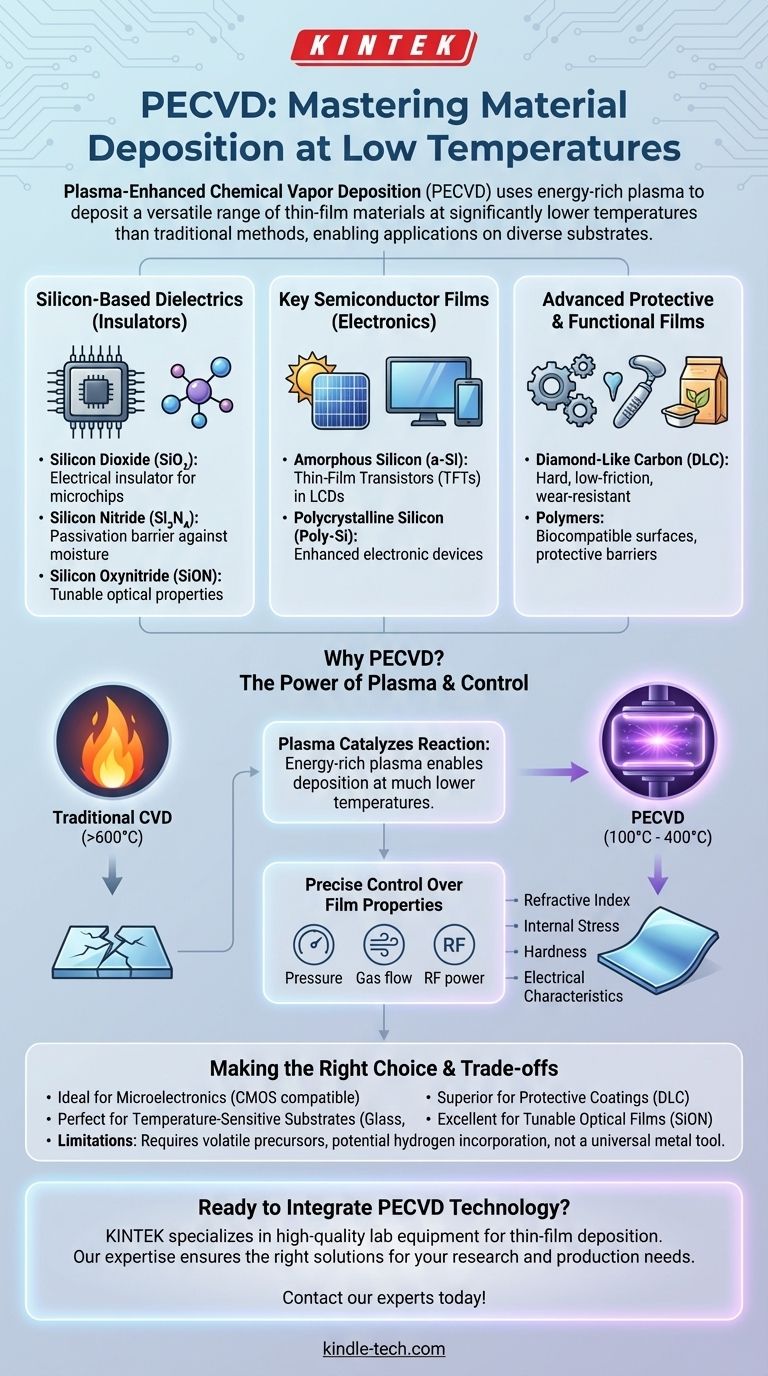

간단히 말해, 플라즈마 강화 화학 기상 증착(PECVD)은 광범위한 박막 재료를 증착하는 데 사용되는 매우 다재다능한 공정입니다. 가장 일반적인 재료로는 실리콘 질화물(Si₃N₄) 및 이산화규소(SiO₂)와 같은 실리콘 기반 화합물, 비정질 실리콘(a-Si)과 같은 반도체 필름, 그리고 다이아몬드 유사 탄소(DLC)와 같은 단단한 보호 코팅이 있습니다. 또한 특정 금속 및 폴리머도 증착할 수 있습니다.
PECVD의 진정한 가치는 증착할 수 있는 재료의 다양성뿐만 아니라 저온에서 이를 수행할 수 있는 능력에 있습니다. 고열 대신 에너지 밀도가 높은 플라즈마를 사용함으로써 고온을 견딜 수 없는 기판을 포함하여 다양한 기판에 고품질 기능성 필름을 생성할 수 있습니다.
핵심 재료 그룹 이해
PECVD의 다재다능함은 특정 전구체 가스를 선택하여 다양한 유형의 필름을 형성할 수 있는 능력에서 비롯됩니다. 이러한 증착된 재료는 기능과 구성에 따라 크게 분류할 수 있습니다.
주요 재료: 실리콘 기반 유전체
PECVD의 가장 널리 사용되는 용도는 마이크로일렉트로닉스에서 절연 또는 유전체 필름을 증착하는 것입니다.
- 이산화규소(SiO₂): 마이크로칩 내에서 전도성 층을 절연하는 데 사용되는 우수한 전기 절연체입니다. 일반적으로 실란(SiH₄) 및 아산화질소(N₂O)와 같은 전구체 가스를 사용하여 형성됩니다.
- 실리콘 질화물(Si₃N₄): 습기 및 이온 확산에 대한 우수한 장벽 역할을 하는 견고한 절연체입니다. 종종 칩을 환경으로부터 보호하기 위한 최종 패시베이션 층으로 사용됩니다. 실란(SiH₄) 및 암모니아(NH₃)와 같은 가스로부터 형성됩니다.
- 실리콘 옥시나이트라이드(SiON): 산화물과 질화물의 특성을 모두 결합한 화합물입니다. 가스 혼합을 조절함으로써 굴절률과 같은 특성을 광학 응용 분야에 맞게 정밀하게 조정할 수 있습니다.
주요 반도체 필름
PECVD는 또한 태양 전지 및 디스플레이 기술의 기초가 되는 반도체 특성을 가진 실리콘 필름을 증착하는 데 중요합니다.
- 비정질 실리콘(a-Si): LCD 화면에 사용되는 박막 트랜지스터(TFT) 제조에 필수적인 비결정성 실리콘 형태입니다.
- 다결정 실리콘(Poly-Si): 많은 작은 결정으로 구성된 실리콘 형태입니다. a-Si보다 우수한 전자적 특성을 가지며 다양한 전자 장치에 사용됩니다.
고급 보호 및 기능성 필름
실리콘 외에도 PECVD는 기계 및 생체 의학 응용 분야를 위한 특수 재료의 증착을 가능하게 합니다.
- 다이아몬드 유사 탄소(DLC): 매우 단단하고 마찰이 적은 재료입니다. 공구, 의료용 임플란트 및 엔진 부품에 보호 코팅으로 사용되어 마모와 마찰을 크게 줄입니다.
- 폴리머: PECVD는 탄화수소 및 실리콘을 포함한 얇은 폴리머 층을 증착할 수 있습니다. 이 필름은 식품 포장의 보호 장벽으로 사용되며 의료 기기에 생체 적합성 표면을 만드는 데 사용됩니다.
PECVD가 다재다능한 증착 방법인 이유
PECVD의 "무엇"(재료)은 "어떻게"(공정)에 의해 직접적으로 가능해집니다. 핵심은 순전히 열에 의존하는 대신 플라즈마를 사용한다는 것입니다.
플라즈마의 힘
기존의 화학 기상 증착(CVD)에서는 전구체 가스를 분해하고 화학 반응을 시작하기 위해 매우 높은 온도(종종 600°C 이상)가 필요합니다.
PECVD의 플라즈마는 촉매 역할을 합니다. 가스 분자에 에너지를 공급하여 일반적으로 100°C에서 400°C 사이의 훨씬 낮은 온도에서 기판에 반응하고 증착되도록 합니다.
필름 특성 제어
이 저온 공정은 엔지니어에게 엄청난 제어력을 제공합니다. 가스 유량, 압력, 고주파(RF) 전력과 같은 공정 매개변수를 정밀하게 조정하여 필름의 최종 특성을 미세 조정할 수 있습니다.
이러한 제어를 통해 재료의 굴절률, 내부 응력, 경도 및 전기적 특성을 응용 분야의 특정 요구 사항에 맞게 조정할 수 있습니다.
장단점 이해
강력하지만 PECVD가 보편적인 솔루션은 아닙니다. 그 한계를 이해하는 것이 효과적으로 사용하는 데 중요합니다.
휘발성 전구체의 필요성
PECVD의 기본적인 요구 사항은 가스이거나 쉽게 기화될 수 있는 전구체 재료의 가용성입니다. 이 공정은 적합하고 고순도의 전구체 가스가 존재하는 재료로 제한됩니다.
불순물 가능성
이 공정은 종종 수소 함유 전구체(실란, SiH₄ 등)를 사용하기 때문에 수소가 증착된 필름에 통합될 수 있습니다. 이는 때때로 필름의 전기적 또는 기계적 특성에 영향을 미칠 수 있습니다.
보편적인 금속 증착 도구가 아님
일부 금속은 PECVD로 증착할 수 있지만, 물리 기상 증착(PVD)과 같은 다른 기술이 더 광범위한 금속 필름, 특히 복잡한 합금에 더 실용적인 경우가 많습니다.
목표에 맞는 올바른 선택
증착 기술 선택은 항상 최종 목표에 따라 결정되어야 합니다. PECVD는 몇 가지 주요 시나리오에서 우수한 선택입니다.
- 주요 초점이 마이크로일렉트로닉스인 경우: PECVD는 CMOS 호환 온도에서 고품질 절연(SiO₂, Si₃N₄) 및 반도체(a-Si) 필름을 증착하는 산업 표준입니다.
- 주요 초점이 보호 코팅인 경우: 온도에 민감한 부품에 단단하고 마찰이 적은 다이아몬드 유사 탄소(DLC) 필름을 증착할 수 있는 PECVD를 고려하십시오.
- 주요 초점이 민감한 기판 작업인 경우: PECVD의 저온 특성은 고열에 의해 손상될 수 있는 폴리머, 유리 또는 사전 제작된 장치에 필름을 증착하는 데 이상적입니다.
- 주요 초점이 광학 필름인 경우: PECVD의 가스 혼합 정밀 제어를 사용하여 실리콘 옥시나이트라이드(SiON)와 같은 재료의 굴절률을 반사 방지 코팅 또는 도파관에 맞게 조정하십시오.
궁극적으로 PECVD의 강점은 저온 다재다능함에 있으며, 이를 통해 광범위한 첨단 기술에 필수적인 고성능 박막을 생성할 수 있습니다.
요약표:
| 재료 유형 | 일반적인 예 | 주요 응용 분야 |
|---|---|---|
| 실리콘 기반 유전체 | 실리콘 질화물(Si₃N₄), 이산화규소(SiO₂) | 마이크로일렉트로닉스 절연, 패시베이션 층 |
| 반도체 필름 | 비정질 실리콘(a-Si), 다결정 실리콘(Poly-Si) | 박막 트랜지스터, 태양 전지 |
| 보호 코팅 | 다이아몬드 유사 탄소(DLC) | 내마모성 코팅, 의료용 임플란트 |
| 폴리머 및 기능성 필름 | 탄화수소, 실리콘 | 생체 적합성 표면, 보호 장벽 |
