유도 용해로의 작동 주파수는 단순한 기술적 세부 사항이 아니라 용해로의 거동을 지배하는 주요 매개변수입니다. 간단히 말해서 주파수는 가열 에너지가 금속 장입물에 얼마나 깊이 침투하는지를 결정합니다. 이는 다시 교반 작용의 강도, 용해 공정의 효율성 및 특정 응용 분야에 대한 이상적인 용해로 크기를 결정합니다. 낮은 주파수는 더 깊이 침투하고 더 격렬하게 교반하는 반면, 높은 주파수는 표면을 가열하고 부드럽게 교반합니다.
올바른 주파수를 선택하는 것은 근본적인 트레이드오프를 포함합니다. 낮은 주파수는 깊은 침투와 강력한 교반을 제공하여 대량 용해에 이상적이며, 높은 주파수는 최소한의 교반으로 정밀한 표면 가열을 제공하여 소량 배치 또는 미세 재료에 더 적합합니다. 이 트레이드오프를 이해하는 것이 유도 용해를 마스터하는 열쇠입니다.
핵심 원리: 표피 효과 및 침투 깊이
주파수의 역할을 이해하려면 먼저 유도 가열 자체의 물리학을 이해해야 합니다. 이 과정은 "표피 효과(skin effect)"로 알려진 현상에 의존합니다.
표피 효과란 무엇입니까?
도체(이 경우 용해로 내부의 금속)에 교류(AC)가 유도될 때, 이 전류는 전체 단면을 통해 균일하게 흐르지 않습니다. 대신, 전류는 재료 표면의 얇은 층에 집중되는 경향이 있습니다.
이 표면층을 표피 깊이 또는 침투 깊이라고 합니다. 가열의 대부분은 이 활성 영역 내에서 발생합니다.
주파수가 침투를 제어하는 방법
이 표피 깊이의 두께는 전원 공급 장치의 주파수와 반비례합니다. 관계는 간단하고 직접적입니다.
- 저주파(예: 50/60 Hz): 큰 침투 깊이를 초래합니다. 전류와 가열 에너지가 금속 장입물 깊숙이 도달합니다.
- 고주파(예: 10,000 Hz 또는 10 kHz): 매우 작은 침투 깊이를 초래합니다. 전류와 가열은 표면 바로 위의 얇은 층에 집중됩니다.
물을 튕기는 돌멩이를 생각해보세요. 빠르고 높은 주파수의 회전은 돌이 표면을 따라 튕기게 합니다. 느리고 낮은 주파수의 던짐은 돌이 물속 깊숙이 잠수하게 만듭니다.
주파수가 용해로 성능에 미치는 영향
주파수와 침투 깊이 사이의 이러한 관계는 용해로 작동의 모든 측면에 직접적이고 실질적인 결과를 가져옵니다.
교반 작용: 격렬한 끓음에서 부드러운 소용돌이까지
자기장과 유도 전류의 상호 작용은 로렌츠 힘(Lorentz forces)을 생성하여 용융된 금속이 움직이고 교반되도록 합니다. 이 교반의 강도는 주파수와 직접적으로 연결됩니다.
- 저주파 용해로는 강력하고 깊은 교반 작용을 생성합니다. 이는 대량 용해의 균질화, 합금 혼입 및 균일한 온도 보장에 매우 효과적입니다.
- 고주파 용해로는 훨씬 더 부드럽고 표면 수준의 교반을 생성합니다. 이는 소량 용해 또는 산화되기 쉬운 금속을 용해할 때 바람직한데, 이는 용융된 금속이 대기에 노출되는 것을 최소화하기 때문입니다.
가열 효율 및 결합
효율적인 가열을 위해서는 자기장이 금속 장입물과 효과적으로 "결합(couple)"해야 합니다. 금속 조각의 크기와 침투 깊이의 상대적 크기가 중요합니다.
일반적인 경험 법칙은 효율적인 전력 전달을 위해 금속 조각의 직경이 침투 깊이의 최소 3~4배여야 한다는 것입니다.
- 소형 스크랩으로 시작할 때: 고주파가 더 효율적입니다. 작은 침투 깊이는 작은 조각, 칩 또는 선삭 가공품과 잘 결합됩니다. 저주파의 큰 자기장은 틈새를 통과하면서 거의 영향을 미치지 않을 것입니다.
- 용융된 욕조(molten bath)의 경우: 저주파가 매우 효율적이 됩니다. 깊은 침투는 액체 금속의 큰 단일 질량과 완벽하게 결합되며, 강력한 교반 작용은 열을 빠르게 분산시킵니다.
용해로 크기 및 응용 분야
이러한 원리는 자연스럽게 다양한 규모의 작동에 대해 서로 다른 주파수가 사용되도록 이끌어갑니다.
- 저주파(라인 주파수 - 50/60 Hz ~ 약 500 Hz): 철, 강철의 대량 용해 및 유지 응용 분야를 위한 대형 산업 용해로(수 톤에서 100톤 이상)에 사용됩니다. 강력한 교반이 주요 특징입니다.
- 중주파(약 500 Hz ~ 10 kHz): 가장 다재다능한 범위로, 수백 킬로그램에서 수 톤에 이르는 용해로를 위해 주조소에서 사용됩니다. 철강, 구리 합금 및 알루미늄과 같은 다양한 금속에 대한 시작 효율성과 교반의 균형을 잘 제공합니다.
- 고주파(>10 kHz): 소형 실험실 용해로, 귀금속 용해 또는 열처리 및 브레이징과 같은 특수 응용 분야에 사용됩니다. 최소한의 교반과 매우 미세한 재료와의 결합 능력은 주요 이점입니다.
트레이드오프 및 함정 이해하기
응용 분야에 대해 잘못된 주파수를 선택하면 비효율성, 열악한 야금 결과 및 운영 문제가 발생합니다.
"죽은" 시작의 문제
매우 낮은 주파수의 용해로에서 작고 느슨한 스크랩을 녹이려고 시도하는 것은 매우 비효율적입니다. 전력 결합이 좋지 않아 용해 시간이 극도로 길어지거나 냉간 상태에서 용해를 시작하지 못할 수 있습니다.
과도한 교반의 위험
특정 용해에 대해 너무 낮은 주파수를 사용하면 지나치게 격렬한 "끓음"이 발생할 수 있습니다. 이러한 과도한 난류는 용해로 라이닝에 대한 내화물 마모를 증가시키고, 대기로부터 원치 않는 가스 흡수를 유발하며, 산화를 통해 금속 손실을 증가시킬 수 있습니다.
전원 공급 장치의 복잡성과 비용
라인 주파수(50/60 Hz) 시스템은 간단하지만 유연성이 없습니다. 중주파 및 고주파를 생성하려면 용해로에 고체 상태 전원 공급 장치(인버터)가 필요합니다. 이러한 시스템은 정밀한 제어를 제공하지만 전체 설치에 상당한 비용과 복잡성을 추가합니다.
목표에 맞는 올바른 선택
주파수 선택은 재료, 배치 크기 및 원하는 야금 결과를 기반으로 하는 전략적 결정입니다.
- 철 또는 강철의 대량(>5톤) 용해가 주요 초점인 경우: 저주파(라인 또는 500Hz 미만) 용해로는 효율적인 대량 용해에 필요한 깊은 침투와 강력한 교반을 제공합니다.
- 다양한 금속의 다용도 용해(100kg - 5톤)가 주요 초점인 경우: 중주파 용해로(500Hz - 3kHz)는 시작 전력, 교반 및 효율성에서 가장 균형 잡힌 이점을 제공합니다.
- 소량 배치(<100kg), 귀금속 또는 미세 분말 용해가 주요 초점인 경우: 고주파 용해로(>10kHz)는 필요한 정밀하고 부드러운 가열을 제공하며 소형 재료와 효과적으로 결합됩니다.
궁극적으로 올바른 주파수를 선택하는 것은 유도 물리학을 특정 야금 및 생산 목표와 일치시키는 것입니다.
요약표:
| 주파수 범위 | 침투 깊이 | 교반 작용 | 이상적인 응용 분야 |
|---|---|---|---|
| 저주파 (50-500 Hz) | 깊음 | 강력함, 격렬함 | 대량 용해 (>5톤), 철, 강철 |
| 중주파 (500 Hz - 10 kHz) | 중간 | 균형 잡힘 | 다용도 용해 (100 kg - 5톤), 다양한 금속 |
| 고주파 (>10 kHz) | 얕음 | 부드러움, 최소 | 소량 배치, 귀금속, 미세 분말 |
KINTEK과 함께 용해 공정을 마스터하십시오
유도 용해로에 적합한 주파수를 선택하는 것은 최적의 효율성, 금속 품질 및 운영 비용 절감을 달성하는 데 중요합니다. 대량의 강철을 처리하든 섬세한 귀금속을 처리하든, 잘못된 주파수는 불량한 결합, 과도한 교반 또는 실패한 시작으로 이어질 수 있습니다.
KINTEK은 특정 용해 요구 사항에 맞춘 정밀 실험 장비 및 소모품을 전문으로 합니다. 당사의 전문가는 귀하의 응용 분야에 대한 깊은 침투, 제어된 교반 및 최대 에너지 효율성을 보장하기 위해 이상적인 용해로 구성을 선택하는 데 도움을 드릴 수 있습니다.
오늘 문의하여 귀하의 요구 사항에 대해 논의하고 KINTEK의 솔루션이 귀하의 실험실 용해 능력을 향상시키도록 하십시오.

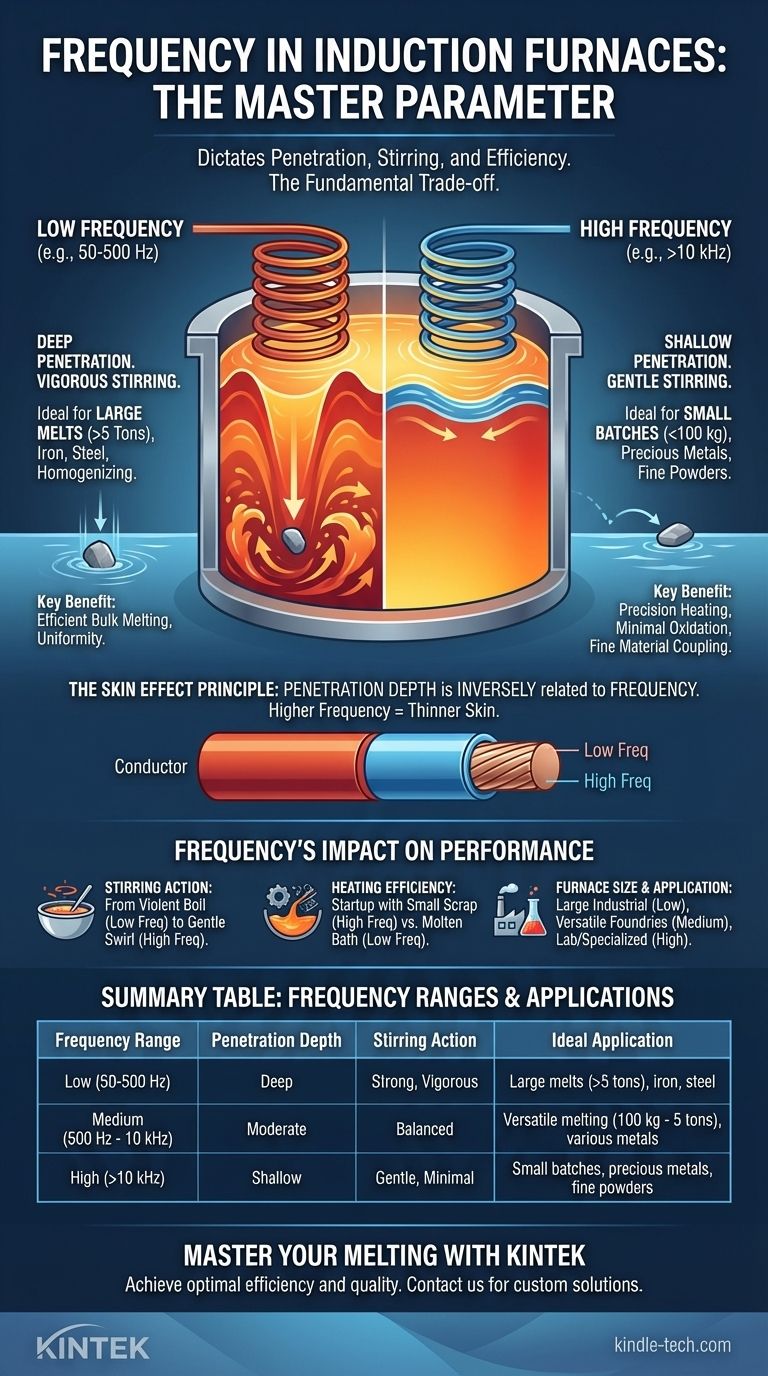

시각적 가이드
