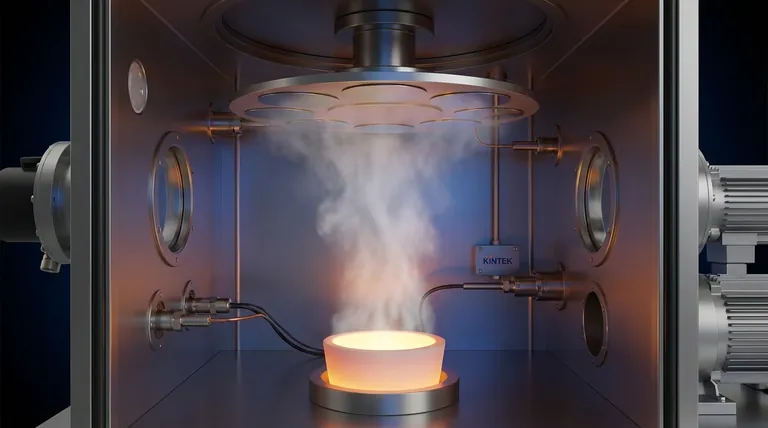

본질적으로 증발 방법은 물리적 기상 증착(PVD) 기술 중 하나로, 소스 재료를 고진공 챔버 내에서 가열하여 증기로 만드는 방식입니다. 이 증기는 진공을 통해 이동하여 더 차가운 표면(기판)에 응축되어 얇고 단단한 막을 형성합니다. 이 전체 과정은 끓는 물에서 나오는 증기가 차가운 뚜껑에 응결되는 방식과 개념적으로 유사합니다.
증발은 열 에너지를 사용하여 고체 소스를 증기로 변환하는 직접적인 가시선(line-of-sight) 증착 공정입니다. 주요 장점은 속도와 단순성이지만, 그 효과는 고진공을 유지하고 재료의 증발 속도를 제어하는 능력에 의해 결정됩니다.
기본 원리: 고체에서 필름으로
증발 공정은 최종 필름의 순도와 품질을 보장하기 위해 고진공 환경에서 발생하는 세 가지 중요한 단계로 나눌 수 있습니다.
1단계: 소스 재료의 증발
공정은 세라믹 도가니와 같은 홀더에 놓인 소스 재료, 즉 "타겟"으로 시작됩니다. 이 재료는 강렬하게 가열됩니다.
재료의 온도가 상승함에 따라 원자는 충분한 열 에너지를 얻어 결합을 끊고 증기 형태로 표면에서 벗어납니다. 이로 인해 증기 입자 구름이 생성되어 챔버 내에 특정 증기압이 형성됩니다.
2단계: 진공을 통한 전달
챔버는 일반적으로 10⁻⁵ ~ 10⁻⁶ 밀리바의 압력에서 매우 높은 진공 상태로 유지됩니다. 이는 공정에서 가장 중요한 조건이라고 할 수 있습니다.
이 진공은 공기 및 기타 기체 분자를 거의 모두 제거합니다. 그 목적은 기화된 원자가 다른 입자와 충돌하여 산란되거나 반응하는 것을 방지하기 위해 소스에서 기판까지 이동할 수 있는 명확하고 방해받지 않는 "평균 자유 행로(mean free path)"를 만드는 것입니다.
3단계: 기판에서의 응축
증기 흐름은 전략적으로 배치되고 더 낮은 온도로 유지되는 기판에 도달할 때까지 직선으로 이동합니다.
차가운 기판과 접촉하면 증기 원자는 열 에너지를 잃고 빠르게 고체 상태로 다시 응축됩니다. 이들은 표면에 부착되어 층층이 쌓이면서 균일한 박막을 형성합니다.
일반적인 증발 기술
원리는 동일하게 유지되지만, 소스 재료를 가열하는 방식이 특정 기술을 정의합니다.
진공 열 증발 (Vacuum Thermal Evaporation)
이것은 가장 일반적인 형태로, 소스 재료를 담고 있는 저항 요소(도가니 또는 "보트")에 높은 전류를 통과시킵니다. 저항으로 인해 강렬한 열이 발생하여 재료가 증발하게 됩니다. 비교적 녹는점이 낮은 재료에 가장 적합합니다.
전자빔 (E-Beam) 증발
이 보다 진보된 방법에서는 고에너지 전자빔을 소스 재료에 집중시킵니다. 이는 매우 국소적이고 강렬한 가열을 제공하여 녹는점이 매우 높거나 가열 도가니와 반응할 수 있는 재료의 증착을 가능하게 합니다.
기타 특수 방법
특정 응용 분야를 위한 다른 기술들도 존재합니다. 여기에는 고출력 레이저를 열원으로 사용하는 레이저 빔 증발과 전기 아크를 사용하여 재료를 기화시키는 아크 증발이 포함됩니다. 이들은 특정 유형의 재료를 증착하거나 고유한 필름 특성을 얻는 데 사용됩니다.
상충 관계 이해: 증발 대 스퍼터링
증발은 종종 또 다른 주요 PVD 기술인 스퍼터링과 비교됩니다. 올바른 방법을 선택하는 데 있어 그 차이점을 이해하는 것이 중요합니다.
증착 속도
증발은 일반적으로 스퍼터링보다 훨씬 빠른 증착 공정입니다. 이는 두꺼운 필름이나 높은 처리량이 필요한 응용 분야에 매우 효율적입니다.
필름 접착력 및 밀도
스퍼터링은 일반적으로 우수한 접착력과 더 높은 밀도를 가진 필름을 생성합니다. 이는 스퍼터링된 원자가 훨씬 더 높은 운동 에너지로 방출되어 기판 표면에 더 효과적으로 박히기 때문입니다.
재료 및 공정 제어
증발은 서로 다른 원소가 다른 속도로 증발할 수 있기 때문에 화합물 재료나 합금의 경우 어려움을 겪을 수 있습니다. 스퍼터링은 복잡한 재료에 대해 더 나은 화학양론적 제어를 제공합니다. 그러나 단순한 열 증발은 구현하기에 기계적으로 더 간단하고 덜 비싼 공정인 경우가 많습니다.
목표에 맞는 올바른 선택
증착 방법 중에서 선택하는 것은 기술의 강점과 프로젝트의 주요 목표를 일치시키는 것을 필요로 합니다.
- 주요 초점이 간단한 재료에 대한 높은 증착 속도인 경우: 열 증발은 알루미늄이나 금과 같은 코팅에 대해 종종 가장 비용 효율적이고 효율적인 선택입니다.
- 주요 초점이 높은 순도와 고융점 재료 증착인 경우: 전자빔 증발은 내화 금속 또는 광학 코팅에 필요한 우수한 제어 및 기능을 제공합니다.
- 주요 초점이 필름 접착력, 밀도 및 복잡한 합금 증착인 경우: 단단한 코팅이나 기능성 박막의 경우 스퍼터링을 더 강력한 대안으로 평가해야 합니다.
이러한 핵심 원리와 상충 관계를 이해하면 재료 및 성능 요구 사항에 완벽하게 맞는 증착 기술을 자신 있게 선택할 수 있습니다.
요약표:
| 측면 | 증발 방법 | 스퍼터링 방법 |
|---|---|---|
| 증착 속도 | 매우 빠름 | 느림 |
| 필름 접착력/밀도 | 좋음 | 우수함 |
| 재료 호환성 | 더 간단한 재료, 고융점 재료(전자빔 사용 시) | 복잡한 합금 및 화합물에 탁월 |
| 공정 복잡성 및 비용 | 일반적으로 더 간단하고 덜 비쌈 | 더 복잡하고 종종 비용이 더 많이 듦 |
