연마 과정의 일반적인 절차와 취해야 할 주의 사항은 무엇입니까? 흠 없는 전극 표면 완성하기

흠 없고 거울 같은 전극 표면을 얻는 것은 단순한 문지르기가 아닌 정밀한 다단계 공정입니다. 일반적인 절차는 연마포 위에 알루미나 분말과 증류수를 사용하여 연마 슬러리를 준비하고, 전극을 수직으로 잡고 가벼운 압력으로 고르게 연마하는 것을 포함합니다. 주요 주의 사항으로는 과도한 힘을 피하고 연마포가 일관되게 촉촉하게 유지되도록 하는 것이 있습니다.

연마의 목표는 힘을 가하는 것이 아니라, 더 큰 표면 긁힘을 점진적으로 더 작은 긁힘으로 체계적으로 대체하는 것입니다. 성공적인 결과는 가하는 압력보다는 감소하는 입자 크기를 통한 방법론적 진행과 세심한 세척에 더 달려 있습니다.

목표: 긁힌 표면에서 완벽한 거울까지

전극 연마는 특히 전기화학 분야에서 정확하고 재현 가능한 결과를 얻는 데 기본적입니다. 거칠거나 오염된 표면은 신뢰할 수 없는 일관성 없는 데이터로 이어집니다.

데이터 무결성을 위해 연마가 중요한 이유

제대로 준비되지 않은 전극은 표면적이 불분명하고 반응성이 균일하지 않습니다. 이는 전류 분포의 불균일성을 유발하여 순환 전압-전류 곡선과 같은 실험 측정값을 왜곡할 수 있습니다.

적절한 연마는 매끄럽고 깨끗하며 매우 재현 가능한 표면을 생성하며, 이는 신뢰할 수 있는 과학 데이터의 기반이 됩니다.

순차적 마모의 원리

연마를 목재 샌딩과 같다고 생각하십시오. 가장 고운 사포로 시작하지 않고, 주요 결함을 제거하기 위해 더 거친 입자로 시작한 다음, 점차 더 고운 입자로 전환하여 매끄러운 마감을 만듭니다.

여기에도 동일한 원리가 적용됩니다. 거울 같은 표면을 얻기 위해 더 큰 입자 크기(예: 1.0 또는 0.3 µm)에서 훨씬 더 미세한 입자(예: 0.05 µm)로 이동하면서 다른 등급의 알루미나 분말을 사용하게 됩니다.

단계별 연마 절차

이 단계를 체계적으로 따르십시오. 입자 크기 사이의 세척 단계를 건너뛰지 마십시오. 이는 실패의 일반적인 원인입니다.

1단계: 거친 알루미나 슬러리 준비

시작 알루미나 분말(예: 0.3 µm)을 소량 전용 연마포 또는 패드 위에 뿌립니다.

증류수 몇 방울을 추가하고 손가락으로 섞어 얇고 일관된 페이스트 또는 슬러리를 만듭니다. 포는 물에 잠기지 않고 축축해야 합니다.

2단계: 연마 동작

전극의 연마면이 포에 대해 완벽하게 수직이 되도록 잡습니다. 이렇게 하면 표면이 고르게 연마되고 모서리가 둥글게 되는 것을 방지할 수 있습니다.

단단하지만 가벼운 압력으로 누릅니다. 손의 무게만으로도 충분한 경우가 많습니다. 슬러리 위에서 1~2분 동안 전극을 8자 패턴으로 움직입니다. 이 패턴은 표면에 방향성 홈이 생기는 것을 방지합니다.

3단계: 세척 및 더 미세한 입자로 진행

첫 번째 단계를 마친 후, 거친 알루미나 입자를 모두 제거하기 위해 전극을 증류수로 철저히 헹굽니다.

미세 입자 분말(예: 0.05 µm)을 위해 지정된 새롭고 깨끗한 연마포로 교체합니다. 이 더 미세한 연마재를 사용하여 1단계와 2단계를 반복합니다. 표면은 매우 반사되는 거울 같은 모양을 띠기 시작해야 합니다.

4단계: 최종 세척(가장 중요한 단계)

최종 연마 후, 육안으로는 보이지 않는 잔류 알루미나 입자가 전극 표면에 달라붙어 있습니다. 이것들을 제거해야 합니다.

전극을 증류수로 철저히 헹굽니다. 그런 다음 전극 끝을 깨끗한 증류수 또는 탈이온수 비커에 넣고 초음파 세척기에서 몇 분 동안 초음파 처리합니다. 이렇게 하면 박혀 있는 연마 입자가 모두 제거됩니다. 사용 전에 마지막으로 한 번 더 헹굽니다.

일반적인 함정과 주요 주의 사항

일반적인 실수를 피하는 것은 단계를 올바르게 따르는 것만큼이나 중요합니다. 이러한 주의 사항의 "이유"를 이해하면 더 나은 기술을 습득할 수 있습니다.

과도한 힘의 문제

너무 많은 압력을 가하는 것은 역효과를 냅니다. 알루미나 입자를 부드러운 전극 재료에 영구적으로 오염시키면서 박아 넣을 수 있습니다. 또한 표면의 소성 변형(‘번짐’이라고 함)을 일으켜 결함을 제거하는 대신 숨길 수 있습니다.

마른 연마포의 위험

포가 마르기 시작하면 슬러리가 두꺼운 페이스트가 됩니다. 물의 윤활 효과가 사라져 마찰과 열이 증가합니다. 이렇게 하면 알루미나 입자가 뭉쳐서 표면을 연마하는 대신 깊은 긁힘을 만들 수 있습니다. 저항이 증가한다고 느껴지면 항상 증류수를 더 추가하십시오.

수직 정렬이 중요한 이유

전극을 비스듬히 잡으면 모서리가 우선적으로 마모되어 돔 모양 또는 둥근 표면이 생성됩니다. 이는 전극의 활성 영역을 변경하고 부정확한 전류 밀도 계산으로 이어집니다. 수직으로 잡는 것은 균일하게 평평한 표면을 보장합니다.

교차 오염의 위험

다른 입자 크기에 대해 동일한 연마포를 사용하지 마십시오. 미세한 0.05 µm 마감 패드에 거친 0.3 µm 알루미나 입자 하나라도 있으면 새로운 깊은 긁힘을 만들어 거울 마감을 망칠 것입니다. 패드를 분리하고 명확하게 표시하십시오.

실험에 적합한 선택

연마 전략은 응용 분야의 요구 사항과 일치해야 합니다.

• 주요 초점이 일상적인 전기화학 분석인 경우: 2단계 연마(예: 0.3 µm 후 0.05 µm)와 철저한 후속 초음파 세척이 신뢰할 수 있는 데이터에 일반적으로 충분합니다.
• AFM, STM 또는 자가 조립 단층막과 같은 표면 민감 기술을 준비하는 경우: 거의 원자 수준으로 평평하고 깨끗한 표면을 얻으려면 세심한 다단계 연마(1.0 µm에서 시작할 수도 있음)와 광범위한 세척이 필수적입니다.
• 마감 후에도 지속적인 긁힘이 보이는 경우: 미세 연마를 계속하지 마십시오. 더 거친 입자로 되돌아가 깊은 긁힘을 완전히 제거한 다음 다시 미세 단계를 진행하십시오.

이러한 규율 있는 접근 방식은 연마를 성가신 일에서 신뢰할 수 있고 재현 가능한 과학적 발견의 초석으로 변화시킵니다.

요약표:

단계	주요 조치	중요한 주의 사항
준비	포 위에 알루미나 슬러리 만들기	증류수 사용; 포는 물에 잠기지 않고 축축해야 함
연마	가벼운 압력으로 8자 패턴 사용	모서리가 둥글게 되는 것을 방지하기 위해 전극을 수직으로 잡기
세척	입자 크기 사이에 헹구고 초음파 처리	교차 오염 방지; 각 입자 크기마다 별도의 포 사용
최종 단계	최종 연마 후 증류수에서 초음파 처리	깨끗한 표면을 위해 눈에 보이지 않는 모든 연마 입자 제거

전문가급 실험실 장비로 재현 가능한 결과 달성

연마는 신뢰할 수 있는 전기화학 데이터의 기본 단계입니다. 올바른 기술만큼이나 올바른 도구도 중요합니다. KINTEK은 정밀 알루미나 분말, 전용 연마포, 초음파 세척기를 포함하여 귀하와 같은 세심한 연구원을 지원하기 위해 설계된 고순도 실험실 장비 및 소모품을 전문으로 합니다.

귀하의 데이터에 대한 신뢰의 기반을 구축하는 데 도움을 드리겠습니다.

오늘 저희 실험실 장비 전문가에게 문의하여 귀하의 특정 연마 및 표면 준비 요구 사항에 대해 논의하십시오. 귀하의 전극이 정확하고 재현 가능한 과학을 위해 완벽하게 준비되도록 이상적인 제품을 선택하는 데 도움을 드리겠습니다.

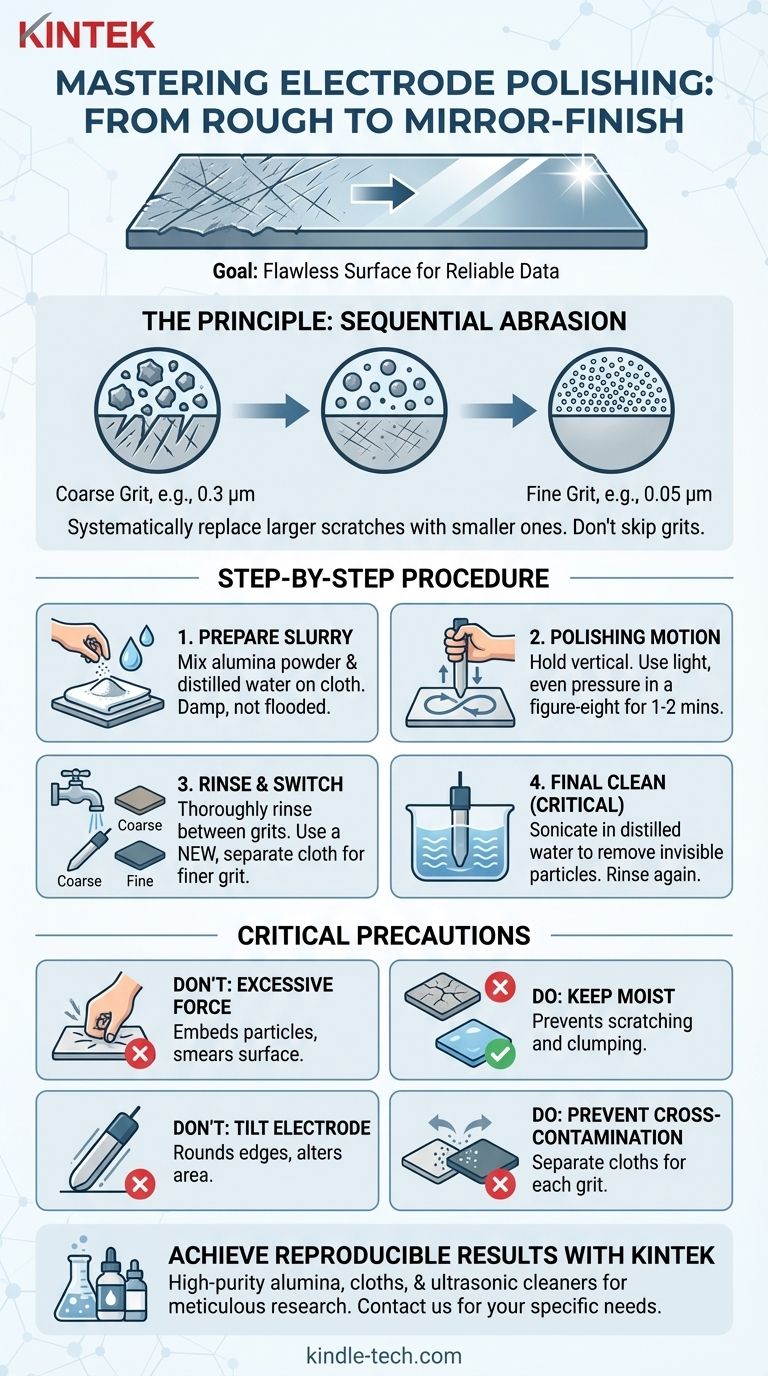

시각적 가이드
