용해, 단조 및 가열 응용 분야에 사용되는 현대식 유도 용해로의 주요 주파수는 중주파수이며, 이는 일반적으로 150Hz에서 10,000Hz(10kHz) 범위에 있습니다. 그러나 채널 용해로라고 불리는 다른 종류의 용해로는 표준 전기 전력선 주파수인 50Hz 또는 60Hz에서 작동합니다. 이러한 주파수 사이의 선택은 임의적이지 않으며, 용해로의 의도된 응용 분야에 의해 전적으로 결정됩니다.
유도 용해로의 작동 주파수는 가장 중요한 설계 매개변수입니다. 이는 가열 깊이, 용융된 금속의 교반 강도, 특정 작업에 대한 전반적인 효율성을 결정하며, 급속 용해 용해로와 대용량 유지 용해로를 직접적으로 구분합니다.
주파수가 용해로의 거동을 정의하는 방법
주파수가 왜 그렇게 중요한지 이해하려면 먼저 유도 가열의 핵심 원리를 살펴봐야 합니다.
원리: 자기를 이용한 열 발생
유도 용해로는 구리 코일을 통해 강력한 교류를 통과시켜 작동합니다. 이는 코일 내부에 놓인 금속 장입물 주위에 빠르게 변화하는 자기장을 생성합니다.
이 자기장은 금속 내부에 와전류(eddy currents)라고 불리는 강력한 2차 전류를 직접 유도합니다. 금속의 자연적인 전기 저항으로 인해 금속이 빠르게 가열되고 녹게 되는데, 이 과정을 줄 효과(Joule effect)라고 합니다.
제어: 가열에서 주파수의 역할
코일 내 교류의 주파수는 주요 제어 변수입니다. 이는 교반 작용과 가열 깊이(표피 효과)라는 두 가지 핵심 요소에 직접적인 영향을 미칩니다.
낮은 주파수는 금속 속으로 더 깊이 침투하여 용융된 금속층에 더 활발하고 격렬한 교반을 일으킵니다.
더 높은 주파수는 금속 표면 근처에 가열 효과를 집중시키고 훨씬 더 부드러운 교반 작용을 생성합니다.
두 가지 주요 주파수 범주
이 원리를 바탕으로 유도 용해로는 두 가지 주요 범주로 나뉘며, 각각 다른 산업 작업에 적합합니다.
중주파수 무심 용해로 (150Hz – 10kHz)
이것은 대부분의 주조장, 단조 공장 및 열처리 시설의 현대적인 표준입니다. 참고 자료에서는 이를 "중주파 용해 용해로" 또는 "중주파 가열 용해로"라고 지칭합니다.
이들의 주요 특징은 유연성입니다. 이 주파수 범위에서 작동함으로써 좋은 가열 침투력과 관리 가능한 교반의 균형을 달성하여 스크랩 금속을 빠르게 용해하고, 재료를 정제하며, 단조를 위해 빌렛을 가열하는 데 탁월합니다.
전력선 주파수 채널 용해로 (50/60Hz)
이 구형의 고도로 전문화된 설계는 전력망에서 직접 공급되는 낮은 주파수로 작동합니다. 참고 자료에서 설명하는 것처럼, 이는 변압기처럼 작동하여 1차 코일이 용융된 금속의 닫힌 루프 또는 "채널"에 전류를 유도합니다.
극도로 낮은 주파수는 매우 강력하고 깊은 교반 작용을 생성하며, 이미 녹아 있는 금속층의 온도를 유지하는 데 탁월한 효율을 보입니다. 이러한 용해로는 고체 상태에서 녹이는 속도는 느리지만, 주철과 같은 대량 생산 작업에서 대용량 유지 및 과열 장치로서 탁월합니다.
절충점 이해하기
주파수를 선택하는 것은 속도, 효율성 및 원하는 야금 결과 사이의 중요한 절충을 수반합니다.
교반 작용 대 금속 유형
전력선 주파수(50/60Hz) 용해로의 강렬한 교반은 철과 같은 견고한 금속의 대형 용탕에서 균일한 온도와 조성을 보장하는 데 이상적입니다. 그러나 이러한 동일한 난류는 민감한 합금을 손상시키거나 가스 흡수 및 산화를 증가시킬 수 있습니다.
중주파수 용해로는 훨씬 더 부드러운 교반을 제공하여 더 나은 제어력을 제공하고 더 반응성이 높거나 특수한 금속의 품질을 보호합니다.
가열 깊이(표피 효과)
대량의 장입물을 용해하거나 단조를 위해 두꺼운 금속 빌렛을 가열하려면 열이 재료 깊숙이 침투해야 합니다. 이를 효과적으로 수행하려면 더 낮은 주파수(예: 150Hz ~ 500Hz)가 필요합니다.
표면 경화와 같은 응용 분야의 경우 강철의 외층만 가열하기를 원합니다. 이를 위해서는 에너지를 표면에 바로 집중시키기 위해 매우 높은 주파수(일반적으로 10kHz 이상)가 필요합니다.
전력 밀도 및 효율성
중주파수 전원 공급 장치는 비교적 작은 용해로에 매우 높은 전력을 집중시킬 수 있어 높은 전력 밀도와 매우 빠른 용해 시간을 제공합니다.
전력선 주파수 채널 용해로는 온도를 유지하기 위해 금속을 유지하는 데 있어 전기적 효율성은 타의 추종을 불허하지만, 고체 상태에서 녹이는 속도가 훨씬 느리고 빈번한 합금 변경에 덜 유연합니다.
목표에 맞는 올바른 선택하기
귀하의 응용 분야가 요구되는 주파수를 결정합니다.
- 빠른 용해와 합금 유연성이 주요 초점인 경우: 코어리스 중주파수 용해로가 속도와 다용도성 면에서 확실한 선택입니다.
- 단일 합금의 대용량 유지가 주요 초점인 경우: 전력선 주파수 채널 용해로는 연속적인 고처리량 작업에 대해 가장 높은 효율성을 제공합니다.
- 표면 경화 또는 얕은 가열이 주요 초점인 경우: 가열 깊이를 정밀하게 제어하려면 전용 고주파 유도 시스템(일반적으로 10kHz 이상)이 필요합니다.
궁극적으로 작동 주파수와 야금 결과 사이의 직접적인 연관성을 이해하는 것이 올바른 유도 기술을 선택하는 열쇠입니다.
요약표:
| 주파수 유형 | 일반 범위 | 주요 사용 사례 | 주요 특징 |
|---|---|---|---|
| 전력선 주파수 | 50 Hz / 60 Hz | 채널 용해로 | 깊은 교반, 높은 유지 효율성, 대용량 주철에 이상적 |
| 중주파수 | 150 Hz - 10,000 Hz | 무심 용해 및 가열 | 빠른 용해, 우수한 침투력, 다양한 금속 및 합금에 다용도 |
| 고주파수 | >10,000 Hz | 표면 경화 | 얕은 가열 깊이, 정밀한 표면 처리 |
올바른 유도 용해로 기술로 용해 또는 가열 공정을 최적화하십시오. KINTEK은 실험실 장비 및 소모품을 전문으로 하며 실험실 및 산업용 가열 요구 사항에 맞는 맞춤형 솔루션을 제공합니다. 당사 전문가는 귀하의 특정 응용 분야에 대한 효율성, 금속 품질 및 생산성을 극대화하기 위해 이상적인 주파수와 용해로 유형을 선택하는 데 도움을 드릴 수 있습니다. 귀하의 요구 사항에 대해 논의하고 맞춤형 권장 사항을 받으려면 지금 문의하십시오!

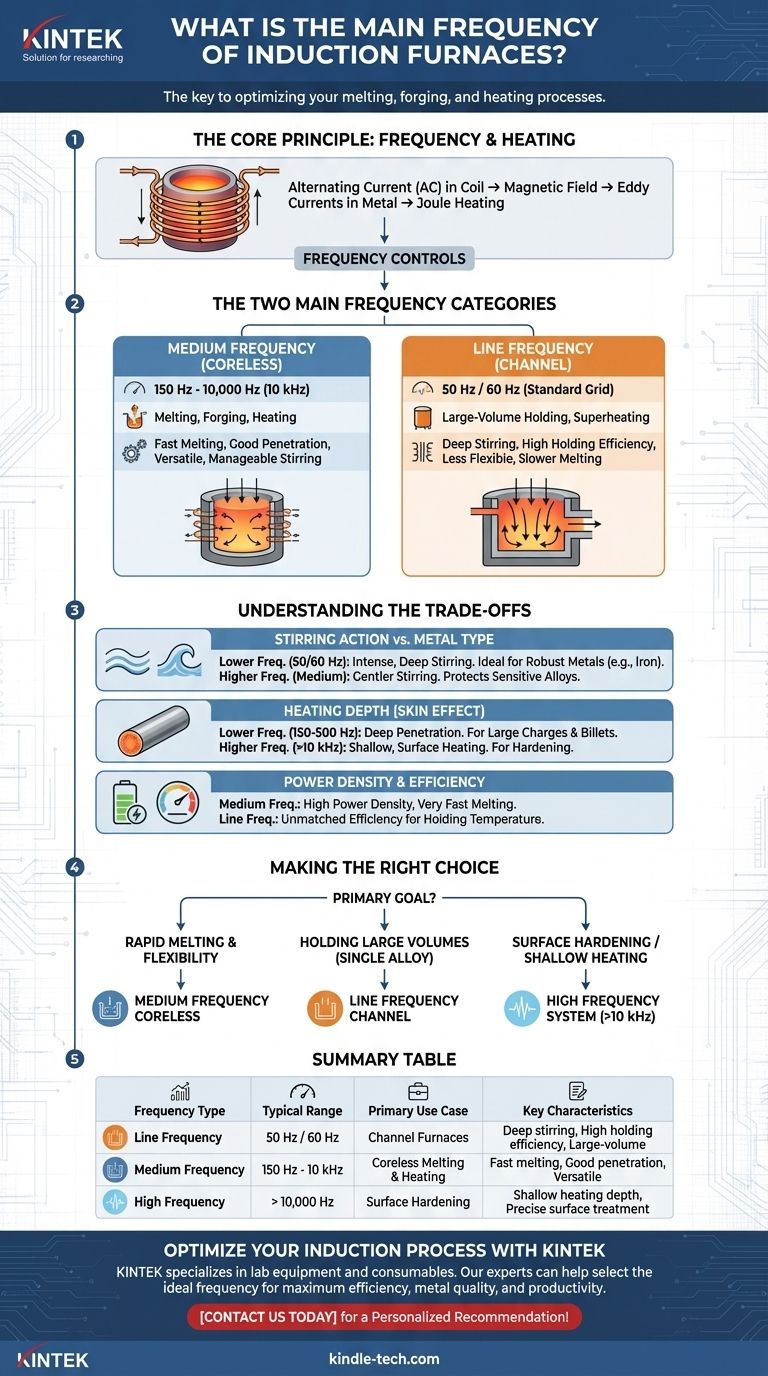

시각적 가이드
