본질적으로 유도 용해로의 전원 공급 장치는 특수 AC 전원 시스템입니다. 이는 단순히 전력망에 연결하는 것이 아니라, 금속 용해에 필요한 정확한 전압과 주파수로 표준 전력망 전력을 변환하도록 설계된 정교한 장치입니다. 이 시스템은 커패시터 및 제어 장치와 함께 작동하여 용해로의 유도 코일 내부에 강력한 교류 자기장을 생성하며, 이는 다시 용해될 재료 내부에 직접 강한 전류를 유도합니다.
유도 용해로의 전원 공급 장치는 단순한 전기 공급원이 아니라 통합 제어 시스템입니다. 주요 기능은 표준 그리드 전력을 용해로의 크기와 용해되는 재료에 맞게 조정된 고전류, 정밀 제어 주파수로 변환하는 것입니다.
유도 용해로 전원 시스템의 구조
용해로를 이해하려면 먼저 이를 구동하는 구성 요소를 이해해야 합니다. "전원 공급 장치"는 실제로 조화롭게 작동하는 상호 연결된 부품 시스템입니다.
전원 공급 장치 (Power Source Unit)
이것이 시스템의 심장입니다. 그리드에서 표준 3상 AC 전력(일반적으로 50 또는 60Hz)을 받아 변환합니다. 최신 시스템은 솔리드 스테이트 전자 장치를 사용하여 AC를 DC로 정류한 다음, 새롭고 정밀하게 제어되는 주파수로 단상 AC로 다시 인버팅합니다.
커패시터 뱅크 (Capacitor Bank)
용해로의 유도 코일은 거대한 인덕터입니다. 효율적으로 작동하려면 이 유도 용량을 균형 있게 맞춰야 합니다. 커패시터 뱅크는 코일과 병렬로 연결되어 역률을 보정하여 최대량의 에너지가 금속으로 전달되고 낭비되지 않도록 보장합니다.
제어 시스템 (Control System)
이것이 작동의 두뇌입니다. 제어 시스템은 용해 과정을 모니터링하고 운영자에게 전력 수준과 주파수에 대한 정밀한 제어를 제공합니다. 이는 용해의 특정 요구 사항에 맞게 출력을 조정하여 용해로가 안전하고 효율적으로 작동하도록 보장합니다.
유도 코일 (Induction Coil)
기술적으로는 용해로 본체의 일부이지만, 유도 코일은 전기 회로의 최종 구성 요소입니다. 이 대형 수냉식 구리 코일은 전원 시스템으로부터 고전류, 제어 주파수 전력을 공급받습니다. 코일을 통해 흐르는 전류는 유도 가열의 기반이 되는 강력한 자기장을 생성합니다.
주파수와 전압이 중요한 이유
유도 용해로의 효율성은 공급되는 전력의 특성으로 정의됩니다. 전압과 주파수는 임의적인 것이 아니라 근본적인 공학적 매개변수입니다.
주파수의 역할
AC 전원의 주파수는 자기장이 금속 장입물과 상호 작용하는 방식을 결정합니다. 이는 "표피 효과(skin effect)"라고 알려져 있으며, 주파수가 높을수록 유도 전류가 재료 표면 근처에 집중됩니다.
- 저주파수 (예: 50Hz - 500Hz): 이 전력은 용탕 속으로 더 깊이 침투하여 강력한 교반 작용을 만듭니다. 이는 큰 스크랩 조각을 녹이는 대형 용해로에 이상적이며, 온도 및 화학적 균일성을 촉진합니다.
- 중고 주파수 (예: 1kHz - 10kHz 이상): 이 전력은 표면에 더 집중됩니다. 소형 용해로, 미세 재료 용해 또는 교반이 덜 필요할 때 매우 효율적입니다.
전압 및 전력의 중요성
시스템에 가해지는 전압은 코일에 공급될 수 있는 최대 전력을 결정합니다. 더 높은 전력 수준은 더 빠른 용해 속도로 직접 이어집니다. 전원 공급 장치가 용해로의 요구 사항을 충족할 수 있도록 보장하는 것은 생산 목표 달성에 필수적입니다.
상충 관계 이해하기
전원 공급 장치를 선택하거나 작동하는 것은 상충되는 요소를 균형 있게 조정하는 것을 포함합니다. 단 하나의 "최고"의 해결책은 없으며, 적용 분야에 적합한 것만 있을 뿐입니다.
효율성 대 유연성
특정 용해로와 재료를 위해 설계된 고정 주파수 전원 공급 장치는 매우 효율적일 수 있습니다. 그러나 가변 주파수 공급 장치는 더 높은 초기 비용과 복잡성을 감수하더라도 다양한 배치 크기 또는 재료 유형을 효율적으로 용해할 수 있는 유연성을 제공합니다.
전력 용량 대 인프라
고출력 용해로는 처리량을 극적으로 증가시킬 수 있지만, 시설의 전기 인프라에 상당한 부하를 줍니다. 더 강력한 시스템 설치를 결정할 때 변압기, 개폐 장치 및 케이블링 업그레이드 비용을 고려해야 합니다.
교반 작용 대 내화물 수명
저주파 전원 공급 장치로 생성되는 강력한 교반 작용은 야금적 균질성에 탁월합니다. 그러나 이러한 격렬한 움직임은 용해로의 내화물 라이닝 침식을 가속화하여 유지 보수 비용 및 가동 중지 시간을 증가시킬 수 있습니다.
목표에 맞는 올바른 선택
운영 목표가 전원 공급 장치 전략을 결정해야 합니다.
- 주요 초점이 대규모의 일관된 생산인 경우: 최대 용해 속도와 야금적 교반을 위해 용해로 크기에 정확하게 맞춰진 고출력, 저주파 시스템을 우선시하십시오.
- 주요 초점이 R&D 또는 특수 합금을 위한 유연성인 경우: 가변 주파수 전원 공급 장치가 우수한 선택이며, 이를 통해 광범위한 재료 및 배치 크기에 맞게 가열 및 교반을 최적화할 수 있습니다.
궁극적으로 전원 공급 장치를 용해로의 단순한 플러그가 아닌 통합 제어 센터로 보는 것이 운영 효율성과 품질을 높이는 열쇠입니다.
요약표:
| 구성 요소 | 주요 기능 | 주요 고려 사항 |
|---|---|---|
| 전원 공급 장치 (Power Source Unit) | 그리드 AC를 제어된 AC로 변환 | 효율성을 위한 솔리드 스테이트 전자 장치 |
| 커패시터 뱅크 | 효율성을 위해 역률 보정 | 유도 코일의 유도 용량 균형 유지 |
| 제어 시스템 | 전력 및 주파수 모니터링 및 조정 | 안전 및 공정 최적화 보장 |
| 주파수 | 가열 깊이 및 교반 결정 | 깊은 교반을 위한 저주파수(50-500Hz); 표면 가열을 위한 고주파수(1kHz 이상) |
| 전압/전력 | 용해 속도 및 용량 결정 | 용해로 크기 및 생산 목표와 일치해야 함 |
용해 공정 최적화를 준비하셨습니까? 올바른 전원 공급 장치는 효율성, 품질 및 유연성에 매우 중요합니다. KINTEK은 특정 R&D 또는 생산 요구 사항에 맞춰진 유도 용해로 시스템을 포함하여 실험실 장비 및 소모품을 전문으로 합니다. 당사의 전문가는 귀하의 야금 목표 달성을 위한 완벽한 시스템을 선택하는 데 도움을 드릴 수 있습니다.
귀하의 연구실 잠재력을 최대한 발휘하기 위해 지금 바로 저희 팀에 문의하십시오 맞춤형 상담을 받아보세요!

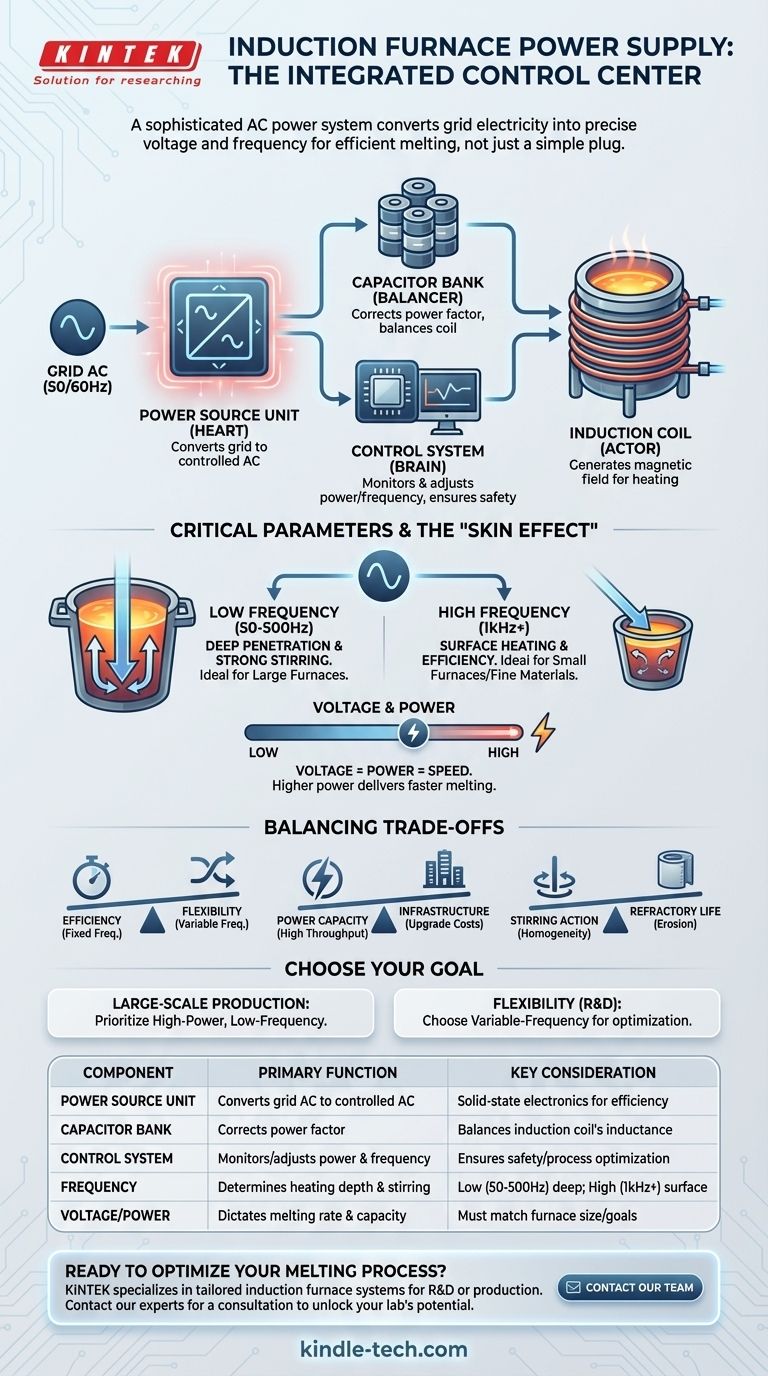

시각적 가이드
