본질적으로, 화학 기상 증착(CVD)을 통한 그래핀 생산은 고온 코팅 공정입니다. 이는 반응 챔버에서 가열된 금속 기판 위로 탄화수소 가스를 흘려보내어 가스가 분해되고, 결과적으로 생성된 탄소 원자들이 금속 표면에 단일하고 연속적인 원자층 그래핀으로 조립되도록 하는 과정을 포함합니다.
화학 기상 증착은 근본적으로 "상향식" 조립 기술입니다. 이는 고온을 사용하여 단순한 탄소원을 분해하고, 촉매 금속 표면을 사용하여 자유 탄소 원자들이 크고 고품질의 그래핀 시트를 형성하도록 유도하여 산업 규모 생산을 위한 유일한 실행 가능한 방법입니다.
CVD 공정 해부
CVD 방법은 단순한 가스를 고도로 구조화된 2차원 물질로 변환시키는 신중하게 조율된 다단계 절차로 이해될 수 있습니다. 각 단계는 정밀한 환경 제어를 필요로 합니다.
1단계: 기판 준비 및 가열
이 과정은 금속 기판, 일반적으로 구리(Cu) 또는 니켈(Ni)의 얇은 포일을 진공로 또는 반응 챔버 내부에 배치하는 것으로 시작됩니다. 이 챔버는 일반적으로 1000°C (1832°F) 정도의 극도로 높은 온도로 가열됩니다. 이 강렬한 열은 금속 표면이 촉매 역할을 하도록 준비시킵니다.
2단계: 가스 도입 및 열분해
기판이 목표 온도에 도달하면, 탄소를 포함하는 전구체 가스가 챔버로 도입됩니다. 메탄(CH₄)은 이 전구체에 대한 일반적이고 효과적인 선택입니다. 고온은 가스 분자들이 열분해라고 불리는 과정에서 분해되어 개별 탄소 원자를 방출하게 합니다.
3단계: 그래핀 성장 및 증착
새롭게 해방된 탄소 원자들은 뜨거운 금속 표면을 가로질러 이동합니다. 금속은 촉매 기판 역할을 하여 탄소 원자들이 그래핀의 특징적인 안정적인 육각형 격자 구조로 배열되도록 안내합니다. 이 과정은 연속적인 단일 원자 두께의 필름이 기판을 덮을 때까지 계속됩니다.
4단계: 냉각 및 필름 전사
성장이 완료된 후, 챔버는 냉각됩니다. 이제 금속 포일 위에 놓인 그래핀 필름은 아직 최종적으로 사용 가능한 형태가 아닙니다. 전자 장치 또는 기타 응용 분야에서 사용하기 위해 성장 기판에서 목표 기판(예: 실리콘 또는 PET)으로 신중하게 전사되어야 합니다.
결과를 정의하는 주요 변수
최종 그래핀 시트의 품질, 두께 및 균일성은 우연이 아닙니다. 이는 성장 과정 동안 여러 중요한 매개변수를 조작한 직접적인 결과입니다.
온도의 역할
온도는 아마도 가장 중요한 변수일 것입니다. 탄화수소 가스를 효율적으로 분해할 만큼 충분히 높아야 하지만, 균일한 성장을 보장하기 위해 정밀하게 제어되어야 합니다. 편차는 결함이나 원치 않는 여러 층의 그래핀 형성으로 이어질 수 있습니다.
금속 기판의 기능
금속 기판의 선택은 성장 메커니즘을 결정하므로 매우 중요합니다. 구리는 탄소 용해도가 낮아 단일층(모노레이어) 그래핀 형성을 자연스럽게 촉진하기 때문에 널리 사용됩니다.
가스 흐름 및 시간의 영향
탄화수소 가스가 도입되는 속도와 노출의 총 지속 시간은 최종 제품에 직접적인 영향을 미칩니다. 이러한 매개변수는 성장 속도를 제어하고 원치 않는 추가 층을 생성하지 않으면서 완전하고 균일한 커버리지를 보장하기 위해 신중하게 조정됩니다.
트레이드오프 이해하기
CVD는 대규모 그래핀 생산을 위한 선도적인 방법이지만, 그 강점과 내재된 과제를 이해하는 것이 중요합니다.
강점: 확장성 및 면적
CVD는 산업 규모에서 대면적 그래핀 시트를 생산할 수 있는 유일하게 입증된 방법입니다. 이는 균일한 웨이퍼 규모 필름을 필요로 하는 전자 제품, 투명 전도체 및 센서 응용 분야에 필수적입니다.
강점: 품질 및 제어
이 공정은 높은 수준의 제어를 가능하게 하여 고품질의 주로 단일층 그래핀을 합성할 수 있습니다. 이러한 수준의 구조적 무결성은 그래핀의 탁월한 전자적 특성을 활용하는 데 중요합니다.
과제: 공정 복잡성
이 방법은 섬세하며 온도, 압력 및 가스 흐름의 변동에 매우 민감합니다. 일관되고 고품질의 결과를 얻으려면 정교한 장비와 세심한 공정 제어가 필요합니다.
과제: 전사 공정
중요한 병목 현상은 성장 후 전사 단계입니다. 원자적으로 얇은 그래핀 시트를 금속 포일에서 목표 기판으로 옮기는 것은 복잡한 절차이며, 주름, 찢어짐 및 오염을 쉽게 유발하여 재료의 성능을 저하시킬 수 있습니다.
목표에 맞는 올바른 선택
CVD 공정을 이해하면 이 방법을 특정 목표에 맞게 조정할 수 있습니다.
- 전자 제품용 대면적 필름 제작이 주된 초점이라면: CVD는 균일하고 고품질의 단일층 시트를 생산하는 데 있어 타의 추종을 불허하는 능력 때문에 확실한 산업 표준입니다.
- 벌크 재료 복합재 또는 잉크 개발이 주된 초점이라면: CVD의 필름 기반 특성은 분말 또는 분산액을 만드는 데 적합하지 않으므로 액상 박리(liquid-phase exfoliation)와 같은 대체 방법을 탐색해야 합니다.
- 기초 연구가 주된 초점이라면: 그래핀의 전자적 및 물리적 특성을 특정 실험 요구 사항에 맞게 조정하려면 CVD의 제어 변수를 숙달하는 것이 가장 중요합니다.
화학 기상 증착의 원리를 숙달하는 것은 의미 있는 규모에서 그래핀의 잠재력을 최대한 활용하는 데 필수적입니다.
요약표:
| CVD 공정 단계 | 주요 작업 | 일반적인 매개변수 |
|---|---|---|
| 1. 기판 준비 및 가열 | 금속 포일(예: Cu)을 진공 챔버에서 가열 | ~1000°C (1832°F) |
| 2. 가스 도입 및 열분해 | 탄화수소 가스(예: 메탄)를 챔버로 흘려보냄 | 가스 분해(열분해) |
| 3. 그래핀 성장 및 증착 | 탄소 원자가 촉매 금속 표면에 육각형 격자를 형성 | 금속 기판에 의해 유도됨 |
| 4. 냉각 및 필름 전사 | 그래핀을 목표 기판(예: 실리콘)으로 전사 | 결함 방지를 위해 신중한 취급 필요 |
고품질 그래핀을 연구 또는 제품 개발에 통합할 준비가 되셨습니까? KINTEK은 CVD 그래핀 생산과 같은 첨단 재료 합성에 필요한 정밀 실험실 장비 및 소모품을 전문적으로 제공합니다. 당사의 전문 지식은 일관된 산업 규모의 결과를 달성하는 데 필요한 신뢰할 수 있는 도구와 지원을 보장합니다. 오늘 전문가에게 문의하여 그래핀 제조 공정을 최적화하는 방법을 논의하십시오.

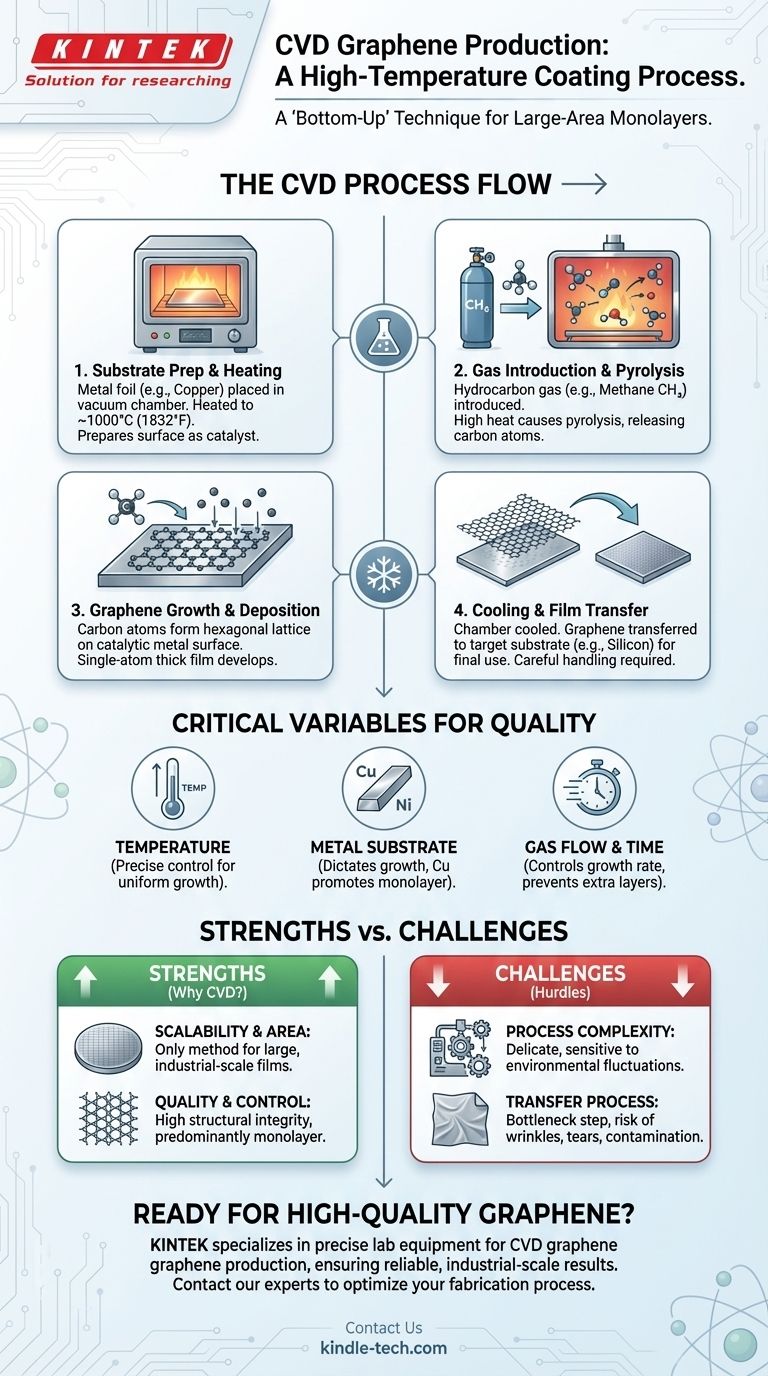

시각적 가이드
