ITO PVD의 공정은 무엇인가요?박막 증착에 대한 단계별 가이드

특히 인듐주석산화물(ITO)을 위한 물리적 기상 증착(PVD) 공정은 기판에 얇고 전도성이 있으며 투명한 코팅을 증착하는 데 사용되는 고도로 정교한 방법입니다.이 공정은 터치스크린, 태양광 패널, 평판 디스플레이와 같은 애플리케이션에 널리 사용됩니다.ITO PVD 공정에는 준비, 기화, 이송, 반응, 증착 등 몇 가지 중요한 단계가 포함되며, 모두 고진공 환경에서 수행됩니다.이 공정은 환경 친화적이고 우수한 재료 특성을 제공하며 특정 애플리케이션 요구 사항을 충족하도록 맞춤화할 수 있습니다.

핵심 사항을 설명합니다:

ITO PVD의 공정은 무엇인가요?박막 증착에 대한 단계별 가이드

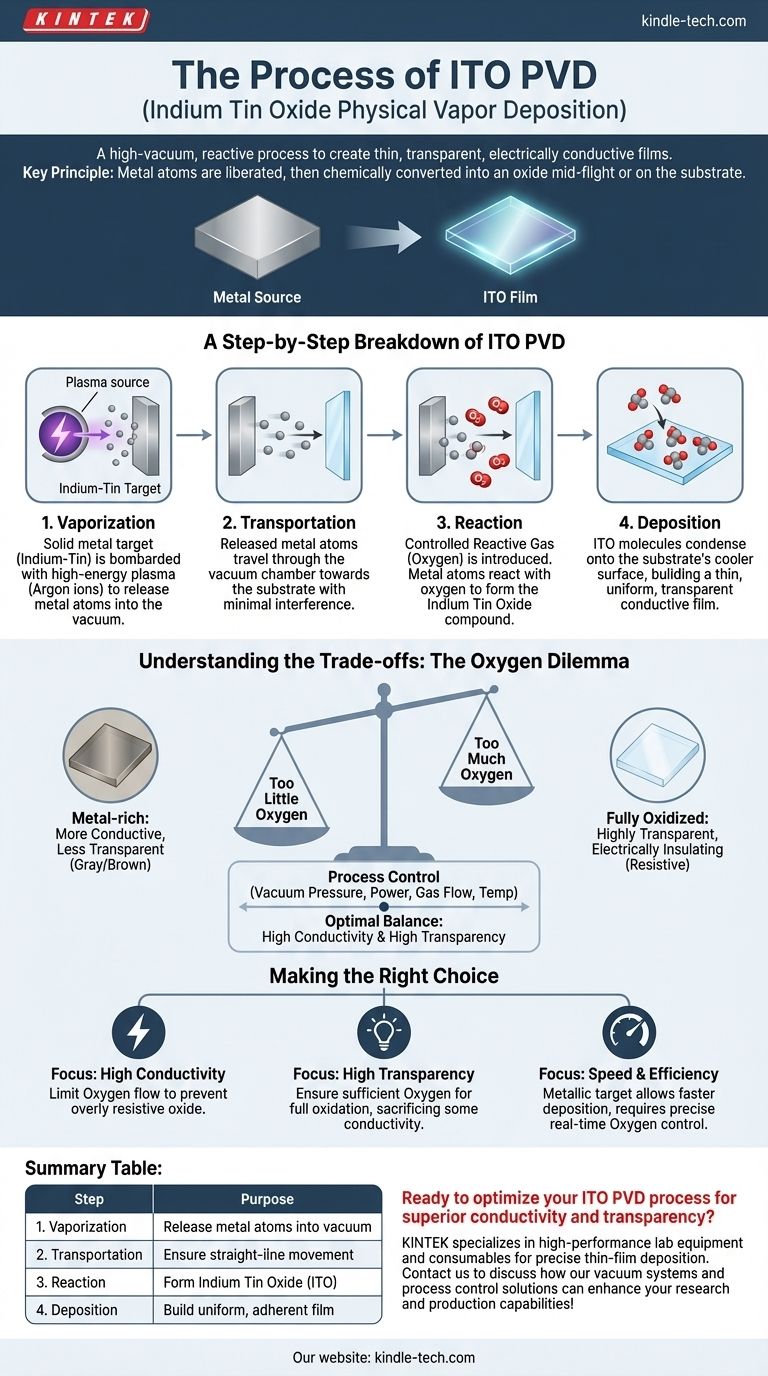

  1. 기판 준비:

    • PVD 공정을 시작하기 전에 기판은 철저한 세척과 전처리를 거쳐 ITO 코팅이 최적으로 접착될 수 있도록 해야 합니다.여기에는 기존 코팅을 벗겨내고, 기판을 세척하고, 건조하는 작업이 포함될 수 있습니다.
    • 진공 챔버에 들어가기 전에 기판이 올바르게 정렬되고 결함이 없는지 확인하기 위해 고정 및 육안 검사도 중요합니다.
  2. 대상 물질의 증발:

    • 일반적으로 산화 인듐과 산화 주석의 조합인 ITO 표적 물질은 스퍼터링 또는 아크 방전과 같은 고에너지원을 사용하여 기화됩니다.이 과정에서 표적 물질에서 원자가 제거되어 증기가 생성됩니다.
    • 기화는 오염을 방지하고 깨끗한 증착 환경을 보장하기 위해 고진공 챔버에서 이루어집니다.
  3. 기화된 원자의 운송:

    • 기화된 원자는 대상 물질에서 기판으로 운반됩니다.이 단계는 원자가 균일하게 이동하여 기판에 고르게 증착되도록 보장하기 때문에 매우 중요합니다.
    • 이 운송 과정은 다른 입자와의 충돌을 최소화하고 기판으로 직접 이동하는 경로를 보장하는 진공 환경에 의해 촉진됩니다.
  4. 반응성 가스와의 반응:

    • 운송 단계에서 기화된 원자는 산소나 질소와 같은 반응성 기체와 반응할 수 있습니다.이 반응은 기화된 물질의 구성을 변경하여 최종 코팅의 특성을 향상시킵니다.
    • ITO 코팅의 경우 원하는 전도성과 투명성을 얻기 위해서는 산소와의 반응이 특히 중요합니다.
  5. 기판 위에 증착:

    • 마지막 단계에서는 기화된 원자가 기판 위에 응축되어 얇고 균일한 ITO 층을 형성합니다.이 층은 일반적으로 두께가 수 나노미터에 불과하지만 뛰어난 전도성과 투명성을 제공합니다.
    • 증착 공정은 코팅이 특정 두께와 균일성 요건을 충족하도록 세심하게 제어됩니다.
  6. 후처리 및 품질 관리:

    • 증착 후 코팅된 기판은 코팅의 특성을 개선하기 위해 어닐링과 같은 후처리 공정을 거칠 수 있습니다.
    • 코팅이 원하는 사양을 충족하는지 확인하기 위해 두께 측정 및 육안 검사를 포함한 품질 관리 조치가 수행됩니다.
  7. ITO PVD의 장점:

    • ITO PVD 공정은 기판에 비해 향상된 특성을 가진 재료를 증착할 수 있는 등 여러 가지 장점을 제공합니다.
    • 또한 유해한 화학 물질을 사용하지 않고 폐기물을 크게 배출하지 않아 환경 친화적인 공정입니다.
    • 이 공정은 다양한 재료를 증착하도록 맞춤화할 수 있어 다양한 용도로 활용할 수 있습니다.

요약하면, ITO PVD 공정은 기판에 얇고 전도성이 있으며 투명한 코팅을 증착하는 정밀하고 제어된 방법입니다.이 공정에는 기판 준비부터 후처리까지 여러 중요한 단계가 포함되며, 최적의 결과를 보장하기 위해 모두 고진공 환경에서 수행됩니다.이 공정은 환경 친화적이고 우수한 재료 특성을 제공하며 특정 애플리케이션 요구 사항을 충족하도록 맞춤화할 수 있습니다.

요약 표:

단계 설명
1.인쇄물 준비 최적의 접착력을 위해 인쇄물을 깨끗이 세척하고 전처리합니다.
2.증발 스퍼터링과 같은 고에너지 소스를 사용하여 ITO 타겟 물질을 기화시킵니다.
3.교통 고진공 환경에서 기화된 원자를 기판으로 운반합니다.
4.반응 기화된 원자를 산소 같은 기체와 반응시켜 코팅 특성을 향상시킵니다.
5.증착 원자를 기판 위에 응축시켜 얇고 균일한 ITO 층을 형성합니다.
6.후처리 품질과 성능을 보장하기 위해 코팅을 어닐링하고 검사합니다.
7.장점 환경 친화적이고 맞춤형이 가능하며 재료 특성을 개선합니다.
