본질적으로, 귀하가 문의하는 공정은 반응성 스퍼터링으로 더 정확하게 알려져 있습니다. 이는 물리적 스퍼터링이라고 불리는 기본적인 진공 증착 기술의 발전된 형태입니다. 물리적 스퍼터링은 아르곤과 같은 불활성 기체에서 나오는 고에너지 이온을 사용하여 소스 재료("타겟")에서 원자를 물리적으로 떼어내어 기판 위에 박막으로 증착시킵니다. 반응성 스퍼터링은 두 번째 반응성 기체를 도입하여 기판 위에 새로운 화합물 재료를 형성함으로써 이 공정에 화학적 단계를 추가합니다.
스퍼터링은 이온 충격으로 인해 타겟에서 원자가 방출되는 물리적 공정입니다. 반응성 기체가 챔버에 의도적으로 추가되면, 이 물리적 공정은 화학 반응과 결합하여 화합물 박막을 생성하며, 이는 반응성 스퍼터링이라고 불리는 기술입니다.
기초: 물리적 스퍼터링의 작동 원리
반응성 스퍼터링을 이해하려면 먼저 물리적 스퍼터링의 기본 메커니즘을 파악해야 합니다. 이 공정은 진공 상태에서 일어나며 재료를 원자 단위로 소스에서 기판으로 전달하기 위해 여러 단계로 이루어집니다.
1단계: 진공 생성
전체 공정은 밀폐된 진공 챔버 내부에서 수행됩니다. 잔류 가스(산소, 수증기 및 기타 불순물)를 제거하기 위해 내부 압력이 극적으로 낮아져 일반적으로 고진공 범위로 유지됩니다.
이 초기 단계는 최종 박막의 순도를 보장하고 원치 않는 화학 반응을 방지하는 데 중요합니다.
2단계: 스퍼터링 기체 도입
안정적인 진공이 달성되면 불활성 기체—가장 일반적으로 아르곤(Ar)—가 챔버로 주입됩니다. 챔버 압력은 낮은 수준으로 정밀하게 제어되어 공정을 위한 특정 분위기를 조성합니다.
아르곤은 화학적으로 비활성이며 타겟 원자와 화학 결합을 형성하지 않고도 타겟 원자를 효과적으로 분리할 수 있을 만큼 충분한 원자 질량을 가지고 있기 때문에 선택됩니다.
3단계: 플라즈마 생성
챔버 내부에 고전압이 가해져 강한 전기장이 생성됩니다. 이 에너지는 아르곤 가스 원자에서 전자를 제거하여 양전하를 띤 아르곤 이온(Ar+)과 자유 전자의 혼합물을 생성합니다.
이 이온화된 기체를 플라즈마 또는 글로우 방전이라고 합니다. 효율성을 높이기 위해 종종 타겟 뒤에 자석을 배치하여(마그네트론 스퍼터링 기술) 플라즈마를 타겟 근처에 가두어 가장 필요한 곳에서 플라즈마를 강화합니다.
4단계: 충돌 단계
타겟이라고 불리는 소스 재료에는 강한 음전하가 부여됩니다. 플라즈마 내의 양전하를 띤 아르곤 이온(Ar+)은 이 음전하를 띤 타겟을 향해 강하게 가속됩니다.
이 이온들은 엄청난 에너지로 타겟 표면과 충돌합니다. 이 충돌은 당구공 랙을 치는 큐 볼과 매우 유사한 순수한 운동량 전달 이벤트입니다.
5단계: 기판에 증착
아르곤 이온으로부터 전달된 에너지가 타겟 원자를 결합시키는 에너지보다 크면, 하나 이상의 타겟 원자가 표면에서 방출되거나 "스퍼터링"됩니다.
이 스퍼터링된 중성 원자들은 진공 챔버를 통과하여 기판(예: 실리콘 웨이퍼, 유리 또는 플라스틱 부품)에 안착하여 점차 얇고 균일한 막을 형성합니다.
핵심 차이점: 물리적 스퍼터링에서 반응성 스퍼터링으로
반응성 스퍼터링은 전체 물리적 스퍼터링 프레임워크를 활용하고 중요한 화학적 구성 요소를 추가합니다. 이것이 "화학적 스퍼터링"이라는 용어가 진정한 의미를 갖는 부분입니다.
반응성 스퍼터링을 정의하는 요소는 무엇입니까?
반응성 스퍼터링은 불활성 아르곤 기체와 함께 두 번째 반응성 기체를 챔버에 도입하는 것을 포함합니다. 일반적인 반응성 기체에는 산화물을 형성하기 위한 산소(O₂)와 질화물을 형성하기 위한 질소(N₂)가 포함됩니다.
화학 반응이 발생하는 방식
타겟 원자가 스퍼터링될 때, 이들은 아르곤 이온과 반응성 기체 분자를 모두 포함하는 플라즈마를 통과합니다. 스퍼터링된 원자들은 이 기체와 반응하여 새로운 화학 화합물을 형성합니다.
이 반응은 타겟 표면, 플라즈마를 통과하는 도중, 또는 가장 일반적으로 박막이 형성되는 기판 표면에서 발생할 수 있습니다.
실제 예시: 질화티타늄
단단하고 금색을 띠는 질화티타늄(TiN) 코팅을 만들고 싶다고 가정해 봅시다. 순수한 티타늄(Ti) 타겟을 사용해야 합니다.
아르곤 기체로 물리적 스퍼터링 공정을 실행하지만, 제어된 양의 질소 기체를 챔버에 주입합니다. 스퍼터링된 티타늄 원자는 질소와 반응하여 기판 위에 TiN 박막을 형성합니다.
절충점과 함정 이해하기
반응성 스퍼터링은 강력하지만, 원하는 박막 특성을 얻기 위해 신중하게 관리해야 하는 복잡성을 수반합니다.
공정 제어의 과제
가장 중요한 과제는 기체 흐름과 스퍼터링 속도의 균형을 맞추는 것입니다. 반응성 기체와 불활성 기체의 비율은 최종 박막의 화학양론(화학적 조성)을 결정합니다.
예를 들어, 산화물을 만들 때 산소가 너무 적으면 금속이 풍부하고 산화가 덜 된 박막이 생성됩니다. 산소가 너무 많으면 타겟 피독(target poisoning)이라고 하는 현상이 발생하여 타겟 표면 자체가 산화되어 스퍼터링 속도가 급격히 감소하고 공정 안정성이 변할 수 있습니다.
물리적 스퍼터링과 반응성 스퍼터링 중 선택 시점
선택은 원하는 최종 재료에 따라 완전히 결정됩니다.
물리적 스퍼터링은 순수 원소 또는 합금의 박막이 필요할 때 사용됩니다. 예를 들어, 반사 코팅을 위한 순수 알루미늄 층 또는 저항기용 니켈-크롬 합금 증착 시 사용됩니다.
반응성 스퍼터링은 이산화규소(SiO₂), 질화알루미늄(AlN) 또는 앞서 언급한 질화티타늄(TiN)과 같이 타겟 재료와 다른 화합물 박막을 만드는 것을 목표로 할 때만 사용됩니다.
목표에 맞는 올바른 선택하기
귀하의 응용 분야가 올바른 스퍼터링 기술을 결정합니다. 결정은 생성하려는 박막의 화학적 특성에 달려 있습니다.
- 순수 금속 또는 원소 박막 증착에 중점을 두는 경우: 아르곤과 같은 불활성 기체만 사용하여 표준 물리적 스퍼터링을 사용하게 됩니다.
- 세라믹 화합물 박막(산화물, 질화물 또는 탄화물 등) 생성에 중점을 두는 경우: 아르곤 플라즈마에 반응성 기체(예: 산소, 질소)의 제어된 흐름을 추가하여 반응성 스퍼터링을 사용하게 됩니다.
- 정밀도와 반복성에 중점을 두는 경우: 반응성 스퍼터링은 이러한 매개변수에 매우 민감하므로 기체 흐름 및 전력에 대한 고급 공정 제어를 구현해야 합니다.
궁극적으로 스퍼터링을 마스터하려면 원자 단위로 재료를 구축하기 위해 섬세한 화학적 환경뿐만 아니라 물리적 원자 전달 공정도 제어하고 있음을 이해해야 합니다.
요약표:
| 공정 | 핵심 특징 | 일반적인 사용 사례 |
|---|---|---|
| 물리적 스퍼터링 | 불활성 기체(아르곤)만 사용 | 순수 금속 또는 합금 증착(예: 알루미늄, NiCr) |
| 반응성 스퍼터링 | 반응성 기체(예: O₂, N₂) 추가 | 화합물 박막 생성(예: TiN, SiO₂, AlN) |
| 주요 과제 | 화학양론 유지 및 타겟 피독 방지 | 기체 흐름 및 전력의 정밀한 제어 필요 |
연구 또는 생산을 위해 정밀한 화합물 박막 증착이 필요하십니까? KINTEK은 실험실을 위한 고급 스퍼터링 장비 및 소모품을 전문으로 합니다. 당사의 전문가는 신뢰할 수 있고 고품질의 결과를 위해 올바른 시스템을 선택하고 공정을 최적화하는 데 도움을 드릴 수 있습니다. 귀하의 특정 응용 분야에 대해 논의하려면 지금 저희 팀에 문의하십시오!

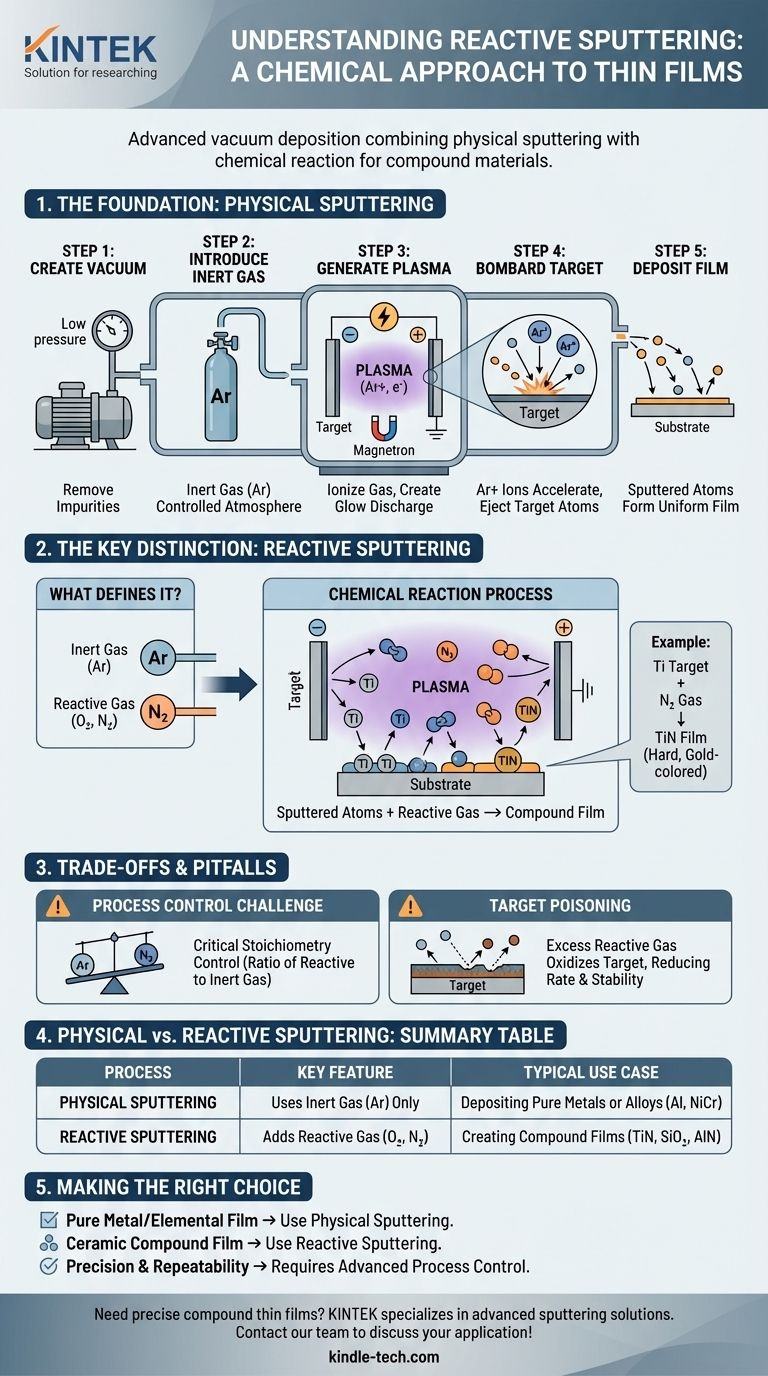

시각적 가이드
