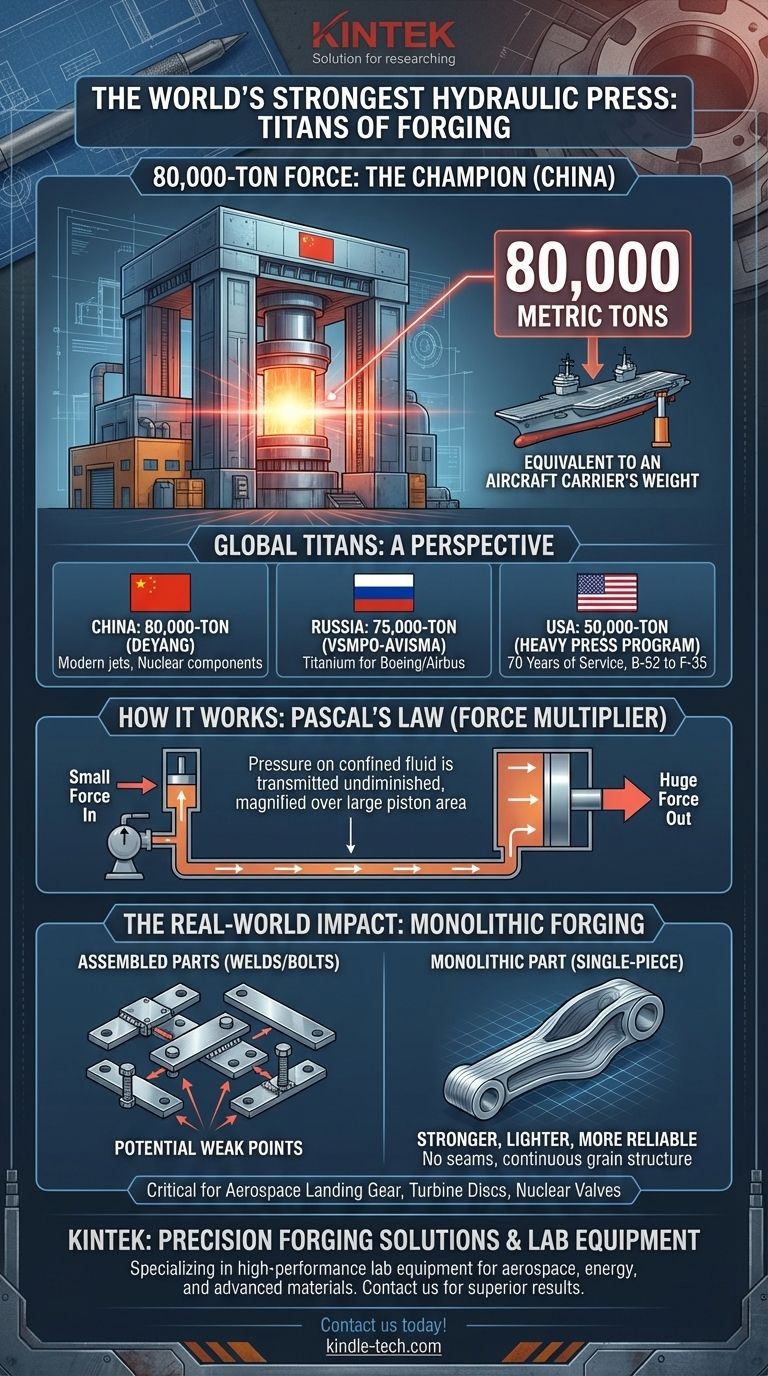

세계에서 가장 강력한 유압 프레스는 중국 쓰 Sichuan성 더양(Deyang)에 위치한 80,000톤 다이 단조 프레스입니다. 중국 국영 얼중 그룹(CNEG)이 운영하는 이 거대한 기계는 높이가 42미터(139피트)가 넘으며, 항공모함 전체의 무게에 해당하는 80,000미터톤의 힘을 가할 수 있습니다. 이 프레스는 상업 항공, 항공우주, 원자력 등 국가의 가장 중요한 산업을 위한 거대한 단일 부품을 단조하는 데 사용됩니다.
엄청난 힘도 인상적이지만, 이러한 메가 프레스의 진정한 중요성은 부수는 능력에 있는 것이 아니라, 어떤 조립된 대안보다 더 강하고, 가볍고, 신뢰할 수 있는 단일하고 완벽한 금속 부품을 단조할 수 있는 독특한 힘에 있습니다.
단조의 거인들: 글로벌 관점
80,000톤 프레스는 현재 챔피언이지만, 전 세계에 몇 안 되는 "메가 프레스" 중 하나입니다. 이 기계들은 국가의 산업 제조 능력의 정점을 나타내는 전략적 국가 자산으로 간주됩니다.
현 챔피언: 중국의 80,000톤 프레스
2013년경에 완성된 이 프레스는 현재 기록 보유자입니다. 주요 기능은 현대 광폭 동체 제트기, 첨단 군용 항공기 및 원자로 부품에 필요한 매우 크고 고강도 단조품을 생산하는 것입니다.
러시아의 강자: VSMPO-AVISMA의 75,000톤 프레스
러시아 베르흐냐야 살다(Verkhnyaya Salda)에 위치한 이 75,000톤 프레스는 근접한 경쟁자입니다. 보잉(Boeing) 및 에어버스(Airbus)와 같은 항공기 제조업체를 위한 거대한 티타늄 부품 단조를 전문으로 하며, 글로벌 항공우주 공급망의 중요한 부분입니다.
미국의 전설: 50,000톤 중형 프레스 프로그램
1950년대에 미 공군은 2차 세계대전 후 대형 독일 프레스의 발견에 대응하여 중형 프레스 프로그램을 의뢰했습니다. 이 냉전 시대의 이니셔티브는 여러 프레스를 탄생시켰으며, 그 중 두 개는 여전히 작동하는 전설입니다.
매사추세츠의 와이먼-고든(Wyman-Gordon)이 운영하는 프레스와 오하이오의 알코아(Alcoa)가 운영하는 프레스는 B-52 폭격기부터 F-35 전투기, 보잉 747에 이르기까지 거의 모든 주요 미국 군용 및 상업용 항공기의 핵심 부품을 70년 이상 단조하는 데 중요한 역할을 해왔습니다.
어떻게 그렇게 엄청난 힘이 가능할까요?
이 기계들의 힘은 거의 믿을 수 없을 정도이지만, 놀랍도록 간단한 물리 원리에 기반을 두고 있습니다.
유압 증폭의 원리
본질적으로 유압 프레스는 파스칼의 법칙에 따라 작동합니다. 이 원리는 밀폐된 유체에 가해진 압력은 유체 전체에 감소 없이 전달된다는 것을 명시합니다.
이를 힘의 증폭기로 생각해보세요. 펌프가 소량의 유압유에 가하는 작은 힘은 엄청난 압력을 생성합니다. 이 압력이 큰 피스톤의 거대한 표면적에 작용할 때, 결과적인 출력 힘은 기하급수적으로 증폭됩니다.
메가 프레스의 해부학
이러한 힘을 다루는 핵심은 규모입니다. 80,000톤 프레스의 메인 실린더는 각각 300톤이 넘습니다. 작업물을 고정하고 압축력에 저항하는 강철 프레임 또는 플래튼(platens)은 각각 수백 톤에 달하는 거대한 강철 주물로 구성됩니다. 전체 구조는 재료 과학과 공학의 기념비입니다.
절충점과 과제 이해하기
이러한 규모의 기계를 만들고 운영하는 데 어려움이 없는 것은 아닙니다. 오락을 위해 물체를 빠르게 부수는 유압 프레스의 대중적인 이미지는 이러한 산업 거인들이 작동하는 방식과는 정반대입니다.
막대한 비용과 인프라
메가 프레스는 수십억 달러 규모의 국가 프로젝트입니다. 기계 자체는 전용 전원 공급 장치, 금속 빌렛을 가열하는 거대한 용광로, 무게를 지탱하기 위해 암반 깊숙이 박힌 기초, 그리고 이를 수용하는 건물을 포함하는 광대한 생태계의 한 부분일 뿐입니다.
느리고 신중한 작업 속도
단조는 속도가 아니라 제어에 관한 것입니다. 프레스는 믿을 수 없을 정도로 느리게 움직이며, 뜨겁게 달궈진 금속 빌렛을 다이 안으로 신중하게 압착합니다. 이러한 느린 힘의 적용은 금속의 결정 구조가 균열이나 내부 결함을 생성하지 않고 흐르고 재형성되도록 합니다. 단일 압착 주기는 여러 분이 걸릴 수 있습니다.
단조의 한계
80,000톤의 힘조차도 한계가 있습니다. 이 공정은 생산 및 가열될 수 있는 초기 금속 빌렛의 크기, 다이의 복잡성, 단조되는 금속 합금의 물리적 특성에 의해 제약을 받습니다.
이 힘이 중요한 이유: 실제 영향
이러한 극한 공학의 궁극적인 목표는 타협 없는 구조적 무결성을 가진 부품을 만드는 것입니다.
모놀리식 부품의 장점
이 프레스는 모놀리식(단일 부품) 부품을 만듭니다. 거대한 항공기 날개 스파 또는 랜딩 기어 빔을 단일 금속 조각으로 단조하면 용접, 볼트 또는 이음새가 필요 없습니다.
모든 이음새나 접합부는 잠재적인 고장 지점입니다. 단일하고 연속적인 입자 구조를 생성함으로써 모놀리식 단조는 다중 부품 조립품보다 훨씬 더 강하고 가볍고 피로에 대한 저항력이 강한 부품을 생산합니다.
항공우주 및 에너지 단조
이러한 능력은 현대 항공우주 분야에서 필수적입니다. 에어버스 A380의 주 랜딩 기어 빔 또는 전투기의 중앙 날개 상자는 엄청난 스트레스 주기 цикles를 견뎌야 합니다. 이를 단일 조각으로 단조하는 것은 가장 안전하고 신뢰할 수 있는 제조 방법입니다.
마찬가지로 에너지 부문에서는 발전소용 터빈 디스크나 원자로용 핵심 밸브 본체를 단조하는 데 이 프레스가 사용되며, 여기서 고장은 용납될 수 없습니다.
목표에 맞는 올바른 선택
이러한 기계를 이해하는 것은 그들이 해결하는 특정 문제를 이해하는 것입니다.
- 순수한 엔지니어링 능력에 중점을 둔다면: 중국의 80,000톤 프레스는 산업 단조를 위한 응용 유압력의 현재 정점을 나타냅니다.
- 역사적 중요성에 중점을 둔다면: 1950년대 미 공군의 50,000톤 중형 프레스 프로그램은 현대 메가 단조의 기초적인 이야기입니다.
- 재료 과학에 중점을 둔다면: 이 프레스는 다른 제조 방법으로는 불가능한 우수한 강도-무게 비율을 가진 모놀리식 부품을 만들 수 있는 도구입니다.
이러한 기계는 단순히 무자비한 힘에 관한 것이 아니라, 우리의 가장 진보되고 중요한 기술을 뒷받침하는 재료 완벽성의 수준을 달성하는 것에 관한 것입니다.
요약표:
| 속성 | 세부 정보 |
|---|---|
| 가장 강력한 프레스 | 80,000톤 다이 단조 프레스 (중국 국영 얼중 그룹) |
| 주요 경쟁자 | 러시아 75,000톤 프레스; 미국 50,000톤 중형 프레스 프로그램 |
| 주요 용도 | 항공우주, 항공 및 원자력용 모놀리식 부품 단조 |
| 주요 장점 | 조립된 대안보다 더 강하고 가벼운 단일 부품 생성 |
