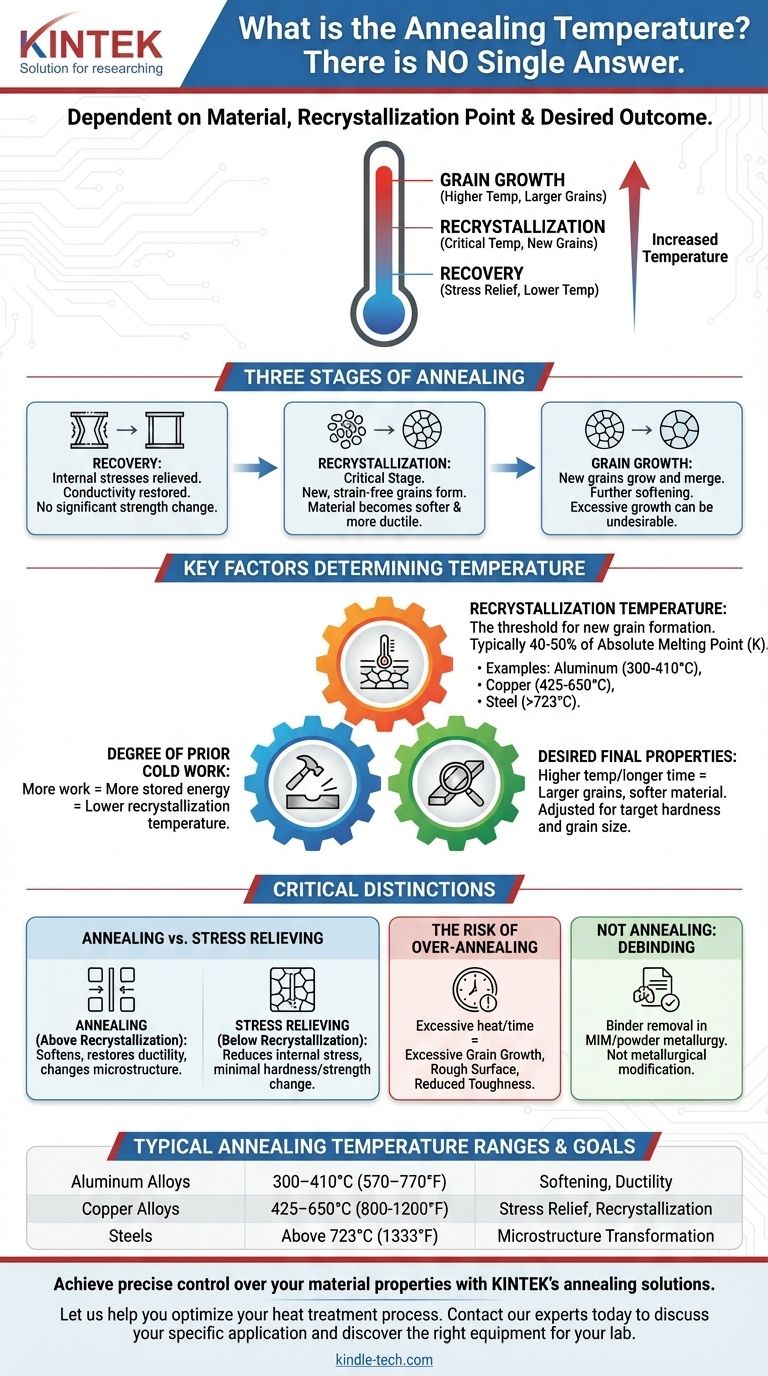

어닐링 공정에는 단일 온도가 없습니다. 올바른 온도는 처리되는 특정 재료와 원하는 결과에 전적으로 달려 있으며, 이는 재료의 고유한 재결정점과 근본적으로 연결되어 있습니다.
어닐링은 고정된 온도의 레시피가 아니라 재료의 내부 구조를 변경하기 위해 설계된 제어된 가열 및 냉각 주기입니다. 목표 온도는 연화, 응력 완화 또는 연성 향상과 같은 목표를 달성하기 위해 재료의 특정 재결정 온도에 따라 선택됩니다.
어닐링이란 무엇인가? 열처리의 목표
어닐링은 가공 경화의 영향을 되돌리는 데 사용되는 기본적인 열처리 공정입니다. 금속이 구부러지거나, 압연되거나, 인발될 때(냉간 가공이라고 알려진 공정), 내부 결정 구조가 변형되고 왜곡되어 더 단단해지지만 더 취약해집니다.
목적: 연성 회복
어닐링의 주요 목표는 재료를 연화시키고 연성을 회복시키는 것입니다. 이를 통해 재료가 파괴되지 않고 추가 가공될 수 있습니다.
이 공정은 재료를 특정 온도로 가열하고, 일정 시간 동안 유지한 다음, 천천히 냉각시키는 것을 포함합니다. 이 제어된 주기는 재료의 내부 미세 구조가 더 안정적이고 응력이 없는 상태로 재형성되도록 합니다.
어닐링의 세 단계
어닐링은 온도가 상승함에 따라 세 가지 뚜렷한 단계로 전개됩니다.
- 회복(Recovery): 낮은 온도에서 냉간 가공으로 인한 내부 응력이 완화됩니다. 재료의 전기 전도성은 회복되지만, 강도나 경도에는 큰 변화가 없습니다.
- 재결정(Recrystallization): 이것이 중요한 단계입니다. 재료가 재결정 온도에 도달하면 새롭고 변형되지 않은 결정립이 형성되기 시작하여 오래되고 변형된 결정립을 대체합니다. 이 단계에서 재료는 상당히 더 부드러워지고 더 연성이 됩니다.
- 결정립 성장(Grain Growth): 재료가 재결정 온도 이상에서 너무 오랫동안 유지되면 새로운 결정립이 성장하고 합쳐지기 시작합니다. 이는 재료를 더 부드럽게 만들 수 있지만, 때로는 불량한 표면 마감이나 기타 부정적인 특성으로 이어질 수 있으므로 바람직하지 않을 수 있습니다.
어닐링 온도를 결정하는 주요 요인
올바른 어닐링 온도를 선택하는 것은 정밀한 엔지니어링 결정입니다. 온도는 임의적이지 않으며, 재료의 물리적 특성에 의해 결정됩니다.
재료의 재결정 온도
가장 중요한 요소는 재결정 온도입니다. 이는 새로운 결정립이 형성되기 시작하는 임계값입니다. 일반적으로 이 온도는 재료의 절대 녹는점(켈빈으로 측정)의 40-50%입니다.
- 납과 주석과 같은 저융점 금속은 실온에서 재결정될 수 있습니다.
- 알루미늄 합금은 약 300–410°C (570–770°F)에서 어닐링됩니다.
- 구리 합금은 넓은 범위, 종종 425-650°C (800-1200°F)에서 어닐링됩니다.
- 강철은 탄소 함량 및 상 다이어그램과 관련된 더 복잡한 거동을 보이며, 구조를 오스테나이트로 변형시키기 위해 일반적으로 723°C (1333°F) 이상에서 어닐링이 필요합니다.
이전 냉간 가공의 정도
재료가 더 많이 냉간 가공될수록 더 많은 저장 에너지를 포함합니다. 이 저장 에너지는 재결정을 시작하는 데 필요한 온도를 낮춥니다.
심하게 변형된 부품은 동일한 재료의 가볍게 가공된 부품보다 약간 낮은 온도에서 또는 더 짧은 시간에 어닐링됩니다.
원하는 최종 특성
최종 어닐링 온도와 유지 시간은 목표 결정립 크기와 경도를 달성하기 위해 조정됩니다. 더 높은 온도 또는 더 긴 시간은 일반적으로 더 큰 결정립과 더 부드러운 재료를 초래합니다.
중요한 차이점 이해
어닐링을 다른 열 기반 공정과 혼동하기 쉽습니다. 올바른 구별을 하는 것은 의도된 엔지니어링 결과를 달성하는 데 중요합니다.
어닐링 vs. 응력 완화
응력 완화는 재결정점보다 훨씬 낮은 온도에서 수행됩니다. 유일한 목표는 재료의 경도나 강도를 크게 변경하지 않고 제조 과정(용접 또는 기계 가공 등)에서 생성된 내부 응력을 줄이는 것입니다.
과도한 어닐링의 위험
재료를 너무 높게 가열하거나 너무 오랫동안 가열하면 과도한 결정립 성장을 유발할 수 있습니다. 이는 재료를 매우 부드럽게 만들지만, 후속 성형 작업 중에 거친 "오렌지 껍질" 표면 질감을 유발하거나 경우에 따라 인성을 감소시킬 수 있습니다.
"탈바인더" 명확화
참고 자료에 언급된 공정인 탈바인더(debinding)는 어닐링이 아닙니다. 탈바인더는 분말 야금 또는 금속 사출 성형(MIM)에서 최종 소결 단계 전에 "그린" 부품에서 고분자 바인더를 태워 제거하는 단계입니다.
탈바인더는 일부 어닐링 주기와 비슷한 온도(예: 최대 600°C)에서 가열을 포함하지만, 그 목적은 완전히 다릅니다. 이는 바인더 제거에 관한 것이지, 야금학적 특성 변경에 관한 것이 아닙니다.
올바른 어닐링 매개변수 선택
재료를 올바르게 어닐링하려면 일반적인 숫자를 넘어 선택한 합금의 특정 목표에 집중해야 합니다.
- 심한 성형을 위한 최대 연화가 주요 초점인 경우: 완전한 변형을 보장하기 위해 재료를 재결정 온도보다 훨씬 높게 가열하는 완전 어닐링을 수행해야 합니다.
- 용접 후 내부 응력 완화가 주요 초점인 경우: 임계 재결정점보다 낮은 온도에서 수행되는 저온 응력 완화 사이클이 올바르고 더 효율적인 선택입니다.
- 탄소강을 다루는 경우: 원하는 미세 구조(예: 완전 오스테나이트화)를 달성하는 데 필요한 정확한 온도를 선택하려면 철-탄소 상 다이어그램을 참조해야 합니다.
궁극적으로 올바른 어닐링 온도는 재료의 기본 특성과 엔지니어링 목표의 함수입니다.
요약표:
| 재료 유형 | 일반적인 어닐링 온도 범위 | 주요 목표 |
|---|---|---|
| 알루미늄 합금 | 300–410°C (570–770°F) | 연화, 연성 |
| 구리 합금 | 425-650°C (800-1200°F) | 응력 완화, 재결정 |
| 강철 | 723°C (1333°F) 이상 | 미세 구조 변형 |
| 저융점 금속 (예: 납) | 실온 근처 | 재결정 |
KINTEK의 어닐링 솔루션으로 재료 특성을 정밀하게 제어하십시오.
알루미늄, 구리, 강철 또는 기타 합금을 다루든, 원하는 경도, 연성 및 응력 완화를 달성하려면 올바른 어닐링 온도를 선택하는 것이 중요합니다. KINTEK은 실험실 장비 및 소모품을 전문으로 하며, 완벽한 어닐링 사이클을 매번 수행하는 데 필요한 신뢰할 수 있는 전기로와 전문가 지원을 실험실에 제공합니다.
열처리 공정을 최적화하는 데 도움을 드리겠습니다. 오늘 전문가에게 문의하여 특정 응용 분야에 대해 논의하고 실험실에 적합한 장비를 찾아보십시오.
