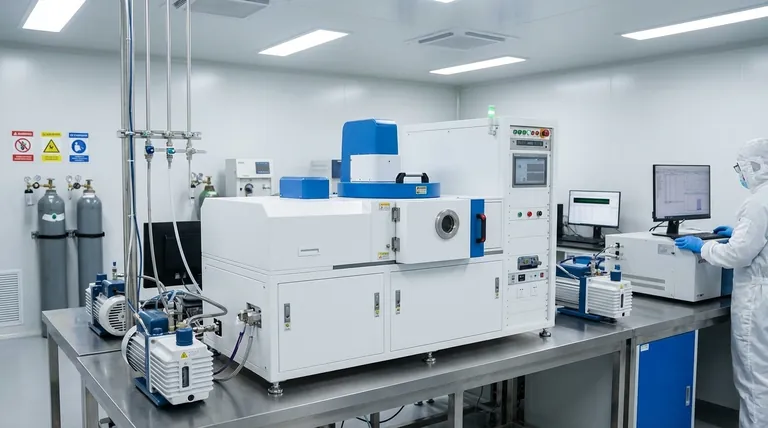

본질적으로, 열 증착은 단일 기술이 아니라, 기판이라고 불리는 표면에 재료의 매우 얇은 막을 입히기 위해 첨단 제조 공정에서 사용되는 근본적인 원리입니다. 이 공정은 보편적으로 진공 챔버 내에서 열 에너지를 사용하여 원료 물질을 증기로 변환하고, 이 증기가 이동하여 목표 기판 위에 응축되어 기능성 코팅을 형성하는 과정을 포함합니다. 이 원리는 증착의 두 가지 주요 방법인 물리적 증착(PVD)과 화학적 증착(CVD)의 기초가 됩니다.
근본적인 차이점은 간단합니다. 물리적 증착(PVD)은 차가운 창문에 김이 서리는 것과 마찬가지로 기존 재료를 소스에서 기판으로 물리적으로 전송합니다. 화학적 증착(CVD)은 전구체 가스를 사용하여 기판 표면에서 열로 유도된 화학 반응을 통해 코팅으로서 완전히 새로운 고체 재료를 생성합니다.
증착 시스템의 기본
모든 열 증착 공정은 코팅 환경을 정밀하게 제어하기 위해 설계된 일련의 핵심 구성 요소를 사용하여 작동합니다. 이 구성을 이해하는 것이 이러한 코팅이 어떻게 생성되는지 이해하는 열쇠입니다.
핵심 구성 요소
일반적인 시스템은 세 가지 주요 부분으로 구성됩니다. 첫 번째는 기판을 수용하고 진공을 만들기 위해 밀봉된 증착 챔버입니다.
두 번째는 열 관리 시스템입니다. 이는 소스 재료를 증발시키거나(PVD에서) 기판 표면의 화학 반응을 유도하는 데 필요한 에너지를 제공하므로 매우 중요합니다(CVD에서).
마지막으로, 컨트롤러는 작동의 두뇌 역할을 합니다. 원하는 두께, 순도 및 구조로 코팅이 증착되도록 온도, 압력 및 가스 흐름과 같은 중요한 요소를 모니터링하고 조정합니다.
열과 진공의 역할
열과 진공은 필수적인 두 가지 요소입니다. 열은 원료 물질을 증기 상태로 변환하는 데 필요한 에너지를 공급합니다.
진공은 두 가지 이유로 필수적입니다. 코팅을 오염시킬 수 있는 공기와 다른 입자를 제거하고, 증발된 재료가 원치 않는 충돌이나 반응 없이 소스에서 기판으로 이동할 수 있는 깨끗하고 저압의 경로를 제공합니다.
열 증착의 두 가지 경로
둘 다 열과 진공을 사용하지만, PVD와 CVD는 코팅을 구축하는 데 근본적으로 다른 접근 방식을 취합니다. 선택하는 방법은 증착되는 재료와 최종 필름의 원하는 특성에 전적으로 달려 있습니다.
물리적 증착(PVD): "끓여서 응축" 방법
PVD에서는 고체 또는 액체 소스 재료가 물리적으로 기체로 변환됩니다. 이는 종종 가열하여 증발시키거나(열 증발) 전자 빔과 같은 에너지원으로 충돌시켜(전자 빔 증발) 수행됩니다.
이 증기는 진공 챔버를 통과하여 더 차가운 기판 위에 직접 응축되어 고체 필름을 형성합니다. 증착된 필름은 소스 재료와 동일한 화학 조성을 가집니다.
PVD는 항공우주 부품에 단단하고 내열성이 있는 코팅을 적용하거나 절삭 공구에 단단하고 부식 방지 필름을 적용하는 데 널리 사용됩니다.
화학적 증착(CVD): "반응 및 증착" 방법
CVD는 고체 소스가 아닌 하나 이상의 휘발성 전구체 가스를 챔버에 주입하는 것으로 시작됩니다.
기판은 특정 반응 온도까지 가열됩니다. 전구체 가스가 뜨거운 표면에 접촉하면 화학 반응 또는 분해를 겪습니다.
이 반응의 고체 생성물이 기판 위에 증착되어 필름 층을 형성합니다. 이는 최종 코팅이 표면에서 직접 합성된 새로운 재료임을 의미합니다. CVD는 고순도 반도체 필름 생성, 탄소 나노튜브 성장 및 태양 전지용 광전지 층 생산의 표준입니다.
상충 관계 이해: PVD 대 CVD
PVD와 CVD 중에서 선택하려면 고유한 장점과 한계를 이해해야 합니다. 결정은 어느 것이 "더 낫다"가 아니라 특정 엔지니어링 목표에 어느 것이 적합한지에 관한 것입니다.
재료 합성 대 전송
PVD는 분해 없이 증발될 수 있는 원소 및 합금을 증착하는 데 탁월합니다. 그러나 복잡한 화합물을 처음부터 쉽게 만들 수는 없습니다.
CVD의 강점은 단순히 증발시켜 증착하는 것만으로는 불가능한 고순도 결정질 필름 및 복잡한 세라믹을 포함한 재료를 합성할 수 있다는 점입니다.
순응도 및 커버리지
PVD는 증기가 소스에서 직선으로 이동하는 "시선(line-of-sight)" 공정이므로 깊은 홈이나 숨겨진 표면이 있는 복잡한 3차원 모양을 균일하게 코팅하는 데 어려움을 겪을 수 있습니다.
반면 CVD는 반응하기 전에 복잡한 부품 주위로 흐르고 확산될 수 있는 가스를 사용합니다. 이는 종종 모든 노출된 표면을 고르게 덮는 매우 순응도 높은(conformal) 코팅을 생성합니다.
증착 온도
PVD 공정은 종종 CVD보다 낮은 기판 온도에서 수행될 수 있습니다. 이로 인해 PVD는 화학 반응을 시작하는 데 필요한 고열을 견딜 수 없는 재료 코팅에 적합합니다.
CVD는 일반적으로 표면 화학을 유도하기 위해 고온을 필요로 하며, 이는 손상될 수 있는 기판 유형을 제한할 수 있습니다.
응용 분야에 맞는 올바른 선택
응용 분야의 특정 요구 사항이 올바른 기술을 결정할 것입니다. 정보에 입각한 결정을 내리려면 다음 지침을 사용하십시오.
- 기존 금속 또는 합금의 단단하고 내구성 있는 코팅 적용에 중점을 두는 경우: PVD는 내마모성과 내구성을 위해 더 직접적이고 효율적인 선택인 경우가 많습니다.
- 전자 제품용 실리콘 또는 질화갈륨과 같은 고순도 결정질 필름 합성(synthesizing)에 중점을 두는 경우: CVD는 필름 화학 및 구조에 대한 탁월한 제어 덕분에 업계 표준입니다.
- 복잡한 비평면 부품을 균일하게 코팅하는 데 중점을 두는 경우: CVD의 가스 기반 공정은 복잡한 형상에 대해 일반적으로 더 우수한 순응도와 커버리지를 제공합니다.
- 온도에 민감한 플라스틱 또는 폴리머 코팅에 중점을 두는 경우: 기판 손상을 피하기 위해 저온 PVD 공정이 거의 항상 필요한 선택입니다.
궁극적으로 재료를 물리적으로 전송하는 것과 표면에서 화학적으로 생성하는 것 사이의 근본적인 차이점을 이해하는 것이 증착 기술을 마스터하는 열쇠입니다.
요약표:
| 특징 | 물리적 증착(PVD) | 화학적 증착(CVD) |
|---|---|---|
| 공정 | 증발된 재료의 물리적 전송 | 기판 위의 가스 화학 반응 |
| 코팅 조성 | 소스 재료와 동일 | 표면에서 합성된 새 재료 |
| 커버리지 | 시선(Line-of-sight); 순응도가 낮음 | 복잡한 형상에 대한 우수한 순응도 |
| 일반적인 온도 | 더 낮은 온도 | 더 높은 온도 필요 |
| 이상적인 용도 | 단단한 코팅, 온도 민감성 기판 | 고순도 필름, 반도체, 복잡한 형상 |
