기상 증착 공정, 특히 화학 기상 증착(CVD)은 기판을 증기 형태의 휘발성 전구체에 노출시켜 박막과 나노 물질을 만드는 데 사용되는 정교한 방법입니다.이러한 전구체는 기판 표면에서 반응하거나 분해되며, 종종 높은 온도와 배기된 챔버에서 원하는 증착물을 형성합니다.이 과정에는 반응하는 기체 종의 표면으로의 이동, 흡착, 표면 촉매 반응, 표면 확산, 핵 형성, 성장 및 기체 반응 생성물의 탈착을 포함한 여러 단계가 포함됩니다.CVD는 금속, 반도체 및 세라믹 증착을 위한 산업에서 널리 사용되며 고품질 필름 밀도 및 커버리지와 같은 이점을 제공합니다.플라즈마 강화 화학 기상 증착(PECVD)은 에너지 여기를 사용하여 작업 재료를 플라즈마 상태로 변환하여 증착 온도를 낮추고 에너지 소비를 줄일 수 있는 변형 방식입니다.

핵심 포인트 설명:

1. 화학 기상 증착(CVD)의 정의 및 개요:

   • CVD는 기체 상태의 반응물을 챔버에 넣고 화학 반응을 통해 고체 물질을 기판 위에 증착하는 공정입니다.
   • 이 공정은 반도체 산업은 물론 보호 코팅과 나노 소재를 만드는 데 널리 사용됩니다.
   • 화학 기상 증착기 화학 기상 증착기 은 이 공정에 사용되는 핵심 장비로 온도, 압력 및 가스 흐름을 정밀하게 제어할 수 있습니다.

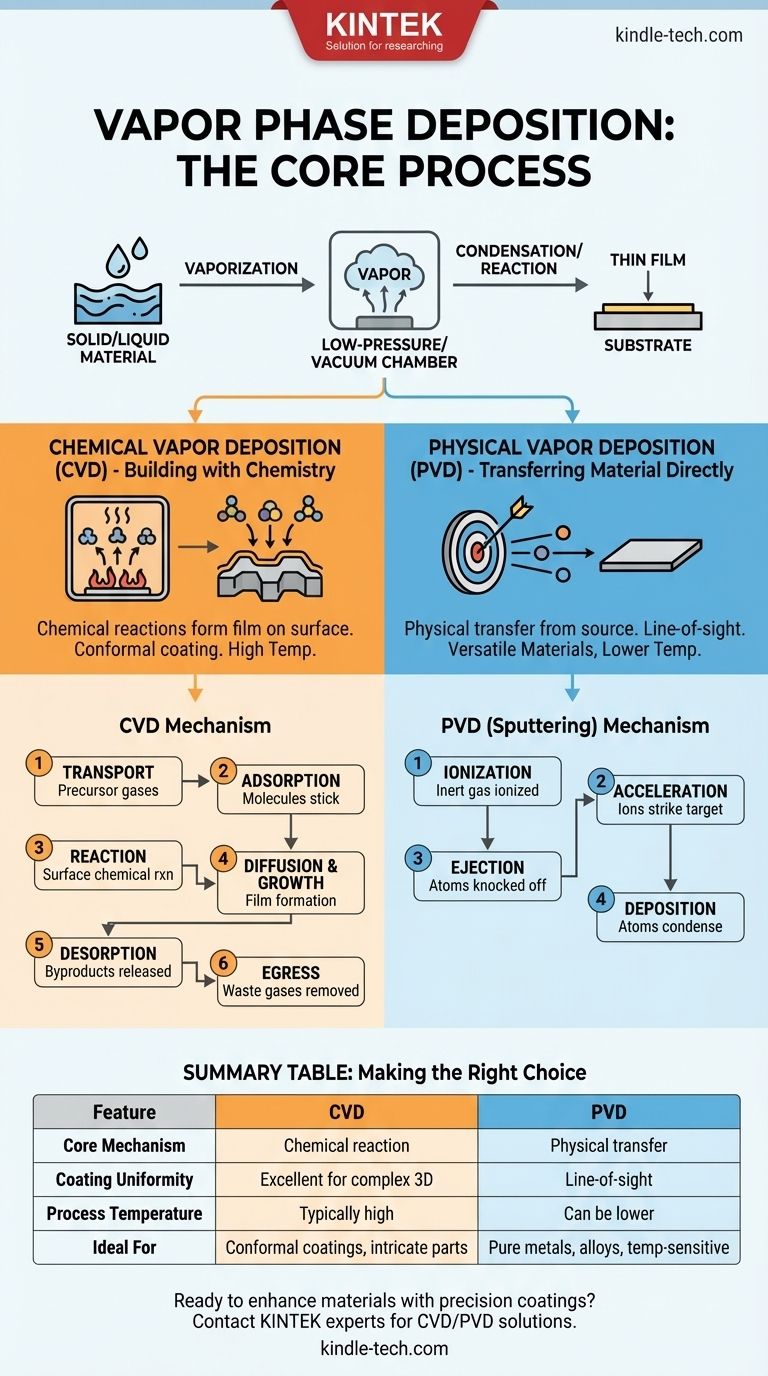

2. CVD 공정에 관련된 단계:

   • 반응 기체 운송:기체 종은 기질 표면으로 운반됩니다.
   • 흡착:기체가 기판 표면에 흡착합니다.
   • 표면 반응:이질적인 표면 촉매 반응이 발생하여 원하는 물질이 형성됩니다.
   • 표면 확산:종은 표면을 가로질러 성장 부위로 확산됩니다.
   • 핵 형성 및 성장:물질이 핵을 형성하여 얇은 막으로 성장합니다.
   • 부산물의 탈착 및 운송:기체 반응 생성물이 탈착되어 표면에서 멀리 이동합니다.

3. CVD 공정의 유형:

   • 열 CVD:일반적으로 고온(250~350°C)에서 열을 사용하여 화학 반응을 일으킵니다.
   • 플라즈마 강화 CVD(PECVD):플라즈마를 사용하여 필요한 증착 온도를 낮추고 반응 속도를 향상시켜 온도에 민감한 기판에 적합합니다.
   • 원자층 증착(ALD):원자 수준에서 필름 두께를 정밀하게 제어할 수 있는 CVD의 변형입니다.

4. 물리적 기상 증착(PVD)과 비교:

   • 증착 메커니즘:PVD는 증착이나 스퍼터링과 같은 물리적 공정을 사용하는 반면, CVD는 화학 반응에 의존합니다.
   • 재료 범위:둘 다 다양한 재료를 증착할 수 있지만 CVD는 금속, 반도체, 세라믹에 특히 효과적입니다.
   • 증착 속도:PVD는 일반적으로 CVD에 비해 증착 속도가 낮습니다.
   • 기판 온도:PVD는 일반적으로 기판을 가열할 필요가 없는 반면, CVD는 종종 고온을 필요로 합니다.
   • 필름 품질:CVD 필름은 밀도와 커버리지가 더 좋은 경향이 있는 반면, PVD 필름은 표면의 매끄러움과 접착력이 더 좋을 수 있습니다.

5. CVD의 응용 분야:

   • 반도체 제조:집적 회로에 실리콘, 이산화규소 및 기타 재료의 박막을 증착하는 데 사용됩니다.
   • 보호 코팅:CVD는 공구와 부품에 내마모성 및 부식 방지 코팅을 적용하는 데 사용됩니다.
   • 나노 재료:CVD는 탄소 나노튜브, 그래핀 및 기타 나노 소재의 합성에 중요한 역할을 합니다.

6. CVD의 장점:

   • 고품질 필름:CVD는 밀도, 균일성 및 커버리지가 뛰어난 필름을 생산합니다.
   • 다용도성:금속, 반도체, 세라믹 등 다양한 소재를 증착할 수 있습니다.
   • 확장성:소규모 연구 및 대규모 산업 생산 모두에 적합합니다.

7. 도전 과제 및 고려 사항:

   • 고온:많은 CVD 공정은 고온을 필요로 하기 때문에 사용할 수 있는 기판의 종류가 제한될 수 있습니다.
   • 복잡성:이 프로세스에는 온도, 압력, 가스 흐름 등 여러 파라미터를 정밀하게 제어해야 합니다.
   • 비용:CVD의 장비 및 운영 비용은 특히 PECVD와 같은 고급 변형의 경우 높을 수 있습니다.

요약하면, 기상 증착 공정, 특히 CVD는 고품질 박막과 나노 소재를 만드는 데 있어 다재다능하고 강력한 기술입니다.반도체에서 보호 코팅에 이르기까지 다양한 산업 분야에 걸쳐 응용되고 있으며, 현대 제조 및 연구 분야에서 필수적인 기술입니다.

요약 표:

측면	세부 정보
정의	기체 전구체의 화학 반응을 통해 박막을 증착하는 공정입니다.
주요 단계	수송, 흡착, 표면 반응, 확산, 핵 형성, 성장, 탈착.
CVD의 유형	열 CVD, 플라즈마 강화 CVD(PECVD), 원자층 증착(ALD).
응용 분야	반도체 제조, 보호 코팅, 나노 소재.
장점	고품질 필름, 다용도성, 확장성.
도전 과제	고온, 공정 복잡성, 장비 비용.
