유도 용해로에는 단일하고 보편적인 전압 한계가 없습니다. 중요한 전압은 하나의 숫자가 아니라 두 개의 분리된 시스템에 대한 이야기입니다. 용해로에는 전력망으로부터 고전압 전력이 공급되지만, 내부 전원 공급 장치는 이 전력을 유도 코일에 필요한 다른 정밀하게 제어되는 전압과 주파수로 변환하여 용해 작업을 수행합니다.
유도 용해로에서 전압 "한계"라는 개념은 오해의 소지가 있습니다. 가장 중요한 요소는 전력 변환 과정입니다. 즉, 고전압 전력망 전력을 용해에 필요한 강력한 자기장을 효율적으로 생성하기 위해 코일에서 요구되는 특정 전압 및 주파수로 변환하는 과정입니다.
유도 용해로의 두 가지 전기 시스템
전압을 이해하려면 먼저 최신 유도 용해로가 두 가지 뚜렷한 전기 시스템으로 작동한다는 것을 이해해야 합니다. 이러한 분리는 설계 및 작동의 기본입니다.
고전압 입력 시스템
용해로의 전원 공급 장치는 전력망의 주 전력선에 연결됩니다. 이는 일반적으로 3상, 고전압 공급 장치입니다.
실제 전압 수준은 용해로의 크기와 산업 현장의 기반 시설에 따라 크게 달라질 수 있으며, 소형 장치의 경우 480볼트에서 대형 산업용 제련소의 경우 수천 볼트(킬로볼트)에 이르는 경우가 많습니다. 이 시스템은 전력망으로부터 효율적으로 많은 양의 전력을 끌어오도록 설계되었습니다.
코일 전력 시스템
이것이 용해로의 "실질적인 부분"입니다. 전원 공급 장치는 고전압 입력을 받아 유도 코일에서 사용되는 전력으로 변환합니다.
코일 자체의 전압은 종종 입력 전압과 상당히 다릅니다. 전원 공급 장치의 주요 임무는 정교한 변환기 역할을 하여 전압과, 결정적으로, 용해 공정을 최적화하기 위해 전기의 주파수를 변경하는 것입니다.
전원 공급 장치의 역할
전원 공급 장치는 용해로의 핵심입니다. 단순한 변압기가 아닙니다. 이는 들어오는 AC 전력을 DC로 정류한 다음 새로운 단상 AC 전류로 다시 인버터하는 복잡한 전력 전자 장치입니다.
이 과정을 통해 작업자는 가열 성능을 결정하는 두 가지 요소인 전력(킬로와트)과 작동 주파수(헤르츠)를 정밀하게 제어할 수 있습니다.
고정된 "한계"가 오해를 불러일으키는 이유
단일 전압 수치에 초점을 맞추는 것은 유도 용해로가 작동하는 방식을 간과하는 것입니다. 전압은 고정된 작동 한계가 아니라 특정 결과를 달성하기 위해 관리되는 변수입니다.
전압은 수단일 뿐입니다: 전력
궁극적인 목표는 금속 용탕에 특정 양의 전력(초당 에너지)을 공급하는 것입니다. 전력은 전압과 전류의 곱입니다.
전원 공급 장치는 원하는 시간 내에 금속을 용해하는 데 필요한 킬로와트를 공급하기 위해 전압과 전류를 조정합니다. 따라서 "한계"는 정적인 전압이 아니라 공급 장치의 전력 용량에 의해 정의됩니다.
주파수는 전압의 중요한 파트너입니다
코일 전류의 주파수는 전압만큼 중요합니다. 주파수는 "표피 효과" 또는 유도된 와전류가 금속에 침투하는 깊이를 결정합니다.
더 큰 금속 덩어리를 용해하는 데는 낮은 주파수가 사용되는 반면, 더 작은 조각을 용해하거나 금속을 온도로 유지하는 데는 더 높은 주파수가 더 효율적입니다. 전원 공급 장치는 전압과 주파수를 지속적으로 조정합니다.
절충점 이해하기
입력 및 코일에 선택된 전압은 효율성, 안전 및 비용 간의 중요한 엔지니어링 절충의 결과입니다.
입력 전압: 효율성 대 기반 시설
전력망에서 더 높은 입력 전압을 사용하면 용해로가 더 적은 전류로 동일한 양의 전력을 끌어올 수 있습니다. 전류가 낮으면 공급 라인의 저항성 열 손실이 줄어들어 전체적인 전기 효율성이 향상됩니다.
절충점은 비용과 복잡성입니다. 고전압 개폐 장치, 변압기 및 케이블은 더 비싸고 더 엄격한 안전 프로토콜이 필요합니다.
코일 전압: 안전 대 성능
원하는 전력을 달성하기 위해 코일 양단의 전압은 실용적으로 가능한 한 낮게 유지됩니다. 이는 코일과 금속 용탕 또는 용해로 본체 사이에 위험한 전기 아크가 발생할 위험을 최소화합니다.
아크는 코일과 내화물 라이닝에 치명적인 손상을 일으킬 수 있습니다. 따라서 용해로 본체 내부의 물리적 절연 및 간격은 코일 작동 전압에 실질적인 상한선을 부과합니다.
귀하의 프로젝트에 적용
귀하의 초점은 단일 전압 정격이 아닌 전체 전력 시스템으로서의 용해로에 맞춰져야 합니다.
- 새로운 용해로 설치 사양에 중점을 두는 경우: 필요한 변압기와 전원 공급 장치 단위를 결정할 것이므로 사용 가능한 전력망 전력(전압 및 용량)에 집중하십시오.
- 운영 효율성에 중점을 두는 경우: 원시 전압 수치보다 용해 시간과 에너지 사용에 더 큰 영향을 미치므로 전원 공급 장치의 주파수 및 출력 제어 능력에 주의를 기울이십시오.
- 안전 및 유지 보수에 중점을 두는 경우: 코일의 전압은 절연 요구 사항과 잠재적으로 치명적인 전기 고장의 위험을 결정하는 중요한 설계 매개 변수임을 이해하십시오.
궁극적으로 용해로를 전체 전력 변환 시스템으로 보는 것이 효과적이고 안전한 작동의 열쇠입니다.
요약표:
| 시스템 | 일반적인 전압 범위 | 주요 기능 |
|---|---|---|
| 입력 (전력망) | 480V ~ 수 kV | 전력망으로부터 고전력을 효율적으로 인출 |
| 코일 (내부) | 더 낮고 정밀하게 제어됨 | 용해를 위한 자기장 생성, 안전 및 성능에 최적화됨 |
올바른 전력 시스템으로 용해 공정을 최적화하십시오
전압, 주파수 및 전력 간의 상호 작용을 이해하는 것이 효율적이고 안전한 용해로 작동의 핵심입니다. KINTEK의 전문가들은 고급 용해 시스템을 포함하여 실험실 장비 및 소모품을 전문으로 합니다.
당사는 특정 응용 분야에 적합한 유도 용해로를 선택하여 최적의 성능, 에너지 효율성 및 안전성을 보장하도록 도울 수 있습니다. 오늘 저희에게 연락하여 프로젝트의 전력 요구 사항에 대해 논의하고 당사의 전문 지식을 귀하를 위해 활용하십시오.

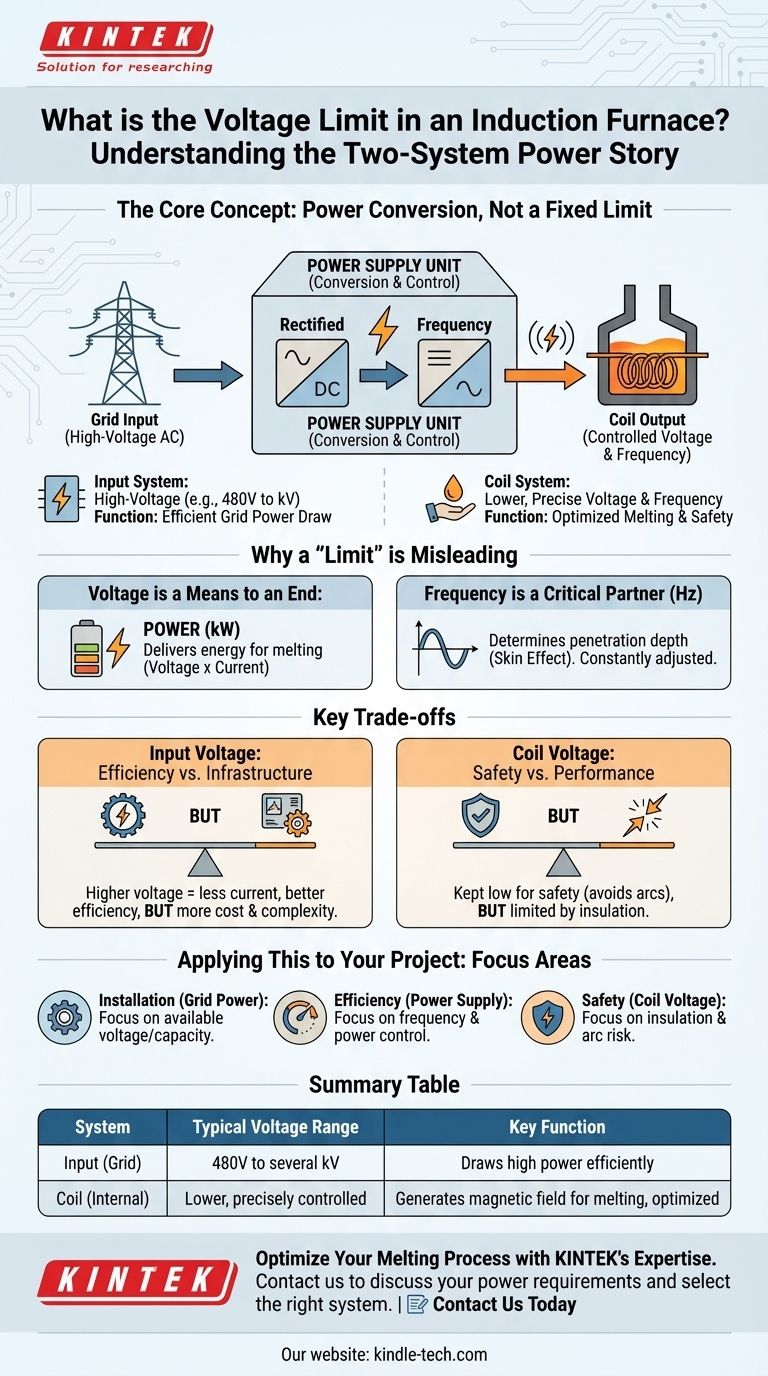

시각적 가이드
