핵심적으로, IC 제조에서 박막 증착은 반도체 웨이퍼 위에 극도로 얇고 정밀하게 제어된 재료 층을 적용하는 과정입니다. 종종 몇 원자 두께에 불과한 이 층들은 전도성, 절연성 또는 반도체성을 가질 수 있으며, 마이크로칩을 구성하는 트랜지스터, 커패시터 및 배선의 근본적인 구성 요소를 형성합니다. 이것은 단순히 표면을 코팅하는 것이 아니라, 전체 회로의 전기적 특성과 물리적 구조를 정의하는 정밀 공학 과정입니다.
박막 증착의 핵심 목적은 마이크로칩의 복잡하고 다층적인 아키텍처를 구축하는 것입니다. 물리적 또는 화학적 방법에 관계없이 선택된 특정 방법은 칩의 성능, 전력 소비, 비용 및 신뢰성을 직접적으로 결정하는 중요한 결정입니다.
IC에서 박막의 역할
현대 집적회로는 수십, 때로는 수백 개의 적층된 층으로 구성된 3차원 구조입니다. 박막 증착은 이러한 층의 대부분을 생성하는 데 사용되는 기술입니다.
트랜지스터 구축
컴퓨터의 기본 스위치인 트랜지스터는 전적으로 증착된 필름에 의존합니다. 전기의 흐름을 제어하기 위해 초박형 절연층(게이트 산화막)이 증착되고, 그 위에 스위치 역할을 하는 전도성 층(게이트 전극)이 증착됩니다.
다른 층 절연
수백만 개의 트랜지스터가 함께 밀집되어 있고 여러 수준의 배선이 있는 상황에서 전기적 "단락"을 방지하는 것이 중요합니다. 이산화규소와 같은 유전체 필름(절연체)은 전도성 층 사이에 증착되어 서로를 격리시킵니다.
전도성 경로 생성
트랜지스터가 형성된 후에는 서로 연결되어야 합니다. 이는 구리 또는 알루미늄과 같은 금속 필름을 증착하여 인터커넥트라고 알려진 복잡한 배선 네트워크를 생성함으로써 이루어집니다.
주요 증착 방법: 두 가지 철학 이야기
증착 기술은 재료를 소스에서 웨이퍼로 이동시키는 방식(물리적 또는 화학적)에 따라 크게 두 가지 범주로 나뉩니다.
물리 기상 증착 (PVD)
PVD는 재료가 소스에서 물리적으로 떨어져 나와 진공을 통해 웨이퍼를 코팅하는 직접적인 공정입니다. 원자로 하는 미세한 형태의 스프레이 페인팅이라고 생각할 수 있습니다.
가장 일반적인 PVD 방법은 스퍼터링으로, 고에너지 이온이 소스 "타겟"을 충돌하여 원자를 떼어내고 이 원자들이 웨이퍼에 증착됩니다. 이는 인터커넥트용 금속을 증착하는 데 탁월합니다.
화학 기상 증착 (CVD)
CVD는 화학 반응을 사용하여 필름을 형성합니다. 전구체 가스가 챔버로 유입되어 뜨거운 웨이퍼 표면에서 반응하여 고체 층을 생성하고, 휘발성 부산물은 펌프를 통해 배출됩니다.
이는 차가운 표면에 이슬이 맺히는 방식과 유사하지만, 단순한 응축 대신 제어된 화학 반응을 통해 새로운 공학 재료를 생성합니다. 플라즈마 강화 CVD (PECVD)와 같은 일반적인 변형은 플라즈마를 사용하여 더 낮은 온도에서 이러한 반응을 가능하게 합니다.
원자층 증착 (ALD)
ALD는 CVD의 고급적이고 매우 정밀한 하위 유형입니다. 자체 제한적인 화학 반응의 순서를 통해 문자 그대로 한 원자층씩 필름을 구축합니다.
매우 느리지만, ALD는 필름 두께에 대한 비할 데 없는 제어력과 가장 복잡한 3차원 미세 구조까지 완벽하게 코팅할 수 있는 능력을 제공합니다.
장단점 이해
어떤 단일 증착 방법도 보편적으로 우수하지 않습니다. 선택은 항상 구축되는 특정 층에 대한 상충되는 요구 사항의 균형을 맞추는 문제입니다.
균일한 커버리지 (Step Coverage)
이는 필름이 수직 측벽과 깊은 트렌치를 고르게 코팅하는 능력을 나타냅니다. 화학 반응이 모든 노출된 표면에서 발생하므로 CVD와 ALD가 이 점에서 탁월합니다. PVD는 직접적인 공정이므로 복잡한 지형을 코팅하는 데 어려움을 겪어 측벽에서 더 얇은 커버리지를 초래합니다.
필름 품질 및 순도
CVD와 ALD는 일반적으로 PVD보다 더 높은 순도와 더 적은 구조적 결함을 가진 필름을 생산합니다. 공정의 화학적 특성으로 인해 필름의 최종 조성 및 특성에 대한 더 큰 제어가 가능합니다.
공정 온도
증착이 발생하는 온도는 주요 제약 조건입니다. 고온은 웨이퍼에 이미 구축된 구조를 손상시킬 수 있습니다. 일부 CVD 공정은 매우 높은 열을 필요로 하지만, PECVD와 PVD는 더 낮은 온도에서 작동하므로 후기 제조 단계에 적합합니다.
속도 및 비용
PVD는 일반적으로 CVD보다 빠르고 저렴한 공정으로, 절대적인 완벽함이 주된 목표가 아닌 더 두꺼운 금속 층을 증착하는 데 이상적입니다. ALD는 단연코 가장 느리고 비싼 방법이며, 가장 중요하고 초박형 층에만 사용됩니다.
방법과 응용 분야 매칭
증착 기술의 선택은 전적으로 생성하려는 층의 기능에 따라 결정됩니다.
- 두꺼운 금속 인터커넥트를 빠르고 비용 효율적으로 생성하는 것이 주요 목표라면: 높은 증착 속도로 인해 PVD(스퍼터링)가 표준 산업 선택입니다.
- 금속 라인 사이에 고품질 절연층을 증착하는 것이 주요 목표라면: PECVD는 필름 품질, 균일한 커버리지 및 낮은 공정 온도의 탁월한 균형을 제공합니다.
- 최첨단 트랜지스터를 위한 초박형, 완벽하게 균일한 게이트 산화막을 구축하는 것이 주요 목표라면: ALD만이 필요한 원자 수준 제어 및 완벽한 커버리지를 제공합니다.
올바른 증착 공정을 선택하는 것은 반도체 공학의 기본적인 기술이며, 점점 더 강력하고 효율적인 마이크로칩을 만들 수 있게 합니다.
요약표:
| 증착 방법 | 주요 사용 사례 | 주요 장점 | 주요 한계 |
|---|---|---|---|
| PVD (스퍼터링) | 금속 인터커넥트 | 고속, 비용 효율적 | 불량한 균일 커버리지 |
| CVD (PECVD) | 절연층 | 우수한 균일성, 낮은 온도 | PVD보다 느림 |
| ALD | 초박형 중요 층 (예: 게이트 산화막) | 원자 수준 제어, 완벽한 균일성 | 매우 느림, 고비용 |
박막 증착 공정을 최적화할 준비가 되셨습니까?
현대 마이크로칩을 정의하는 정밀하고 고품질의 층을 달성하는 데는 올바른 장비가 중요합니다. KINTEK은 최첨단 증착 시스템을 포함하여 반도체 제조를 위한 고급 실험실 장비 및 소모품을 전문적으로 제공합니다.
차세대 트랜지스터를 개발하든 인터커넥트 기술을 개선하든, 당사의 솔루션은 IC 제조의 엄격한 요구 사항을 충족하도록 설계되었습니다. 지금 당사에 문의하여 당사의 전문 지식이 귀사의 실험실 역량을 강화하고 프로젝트를 추진하는 데 어떻게 도움이 될 수 있는지 논의하십시오.

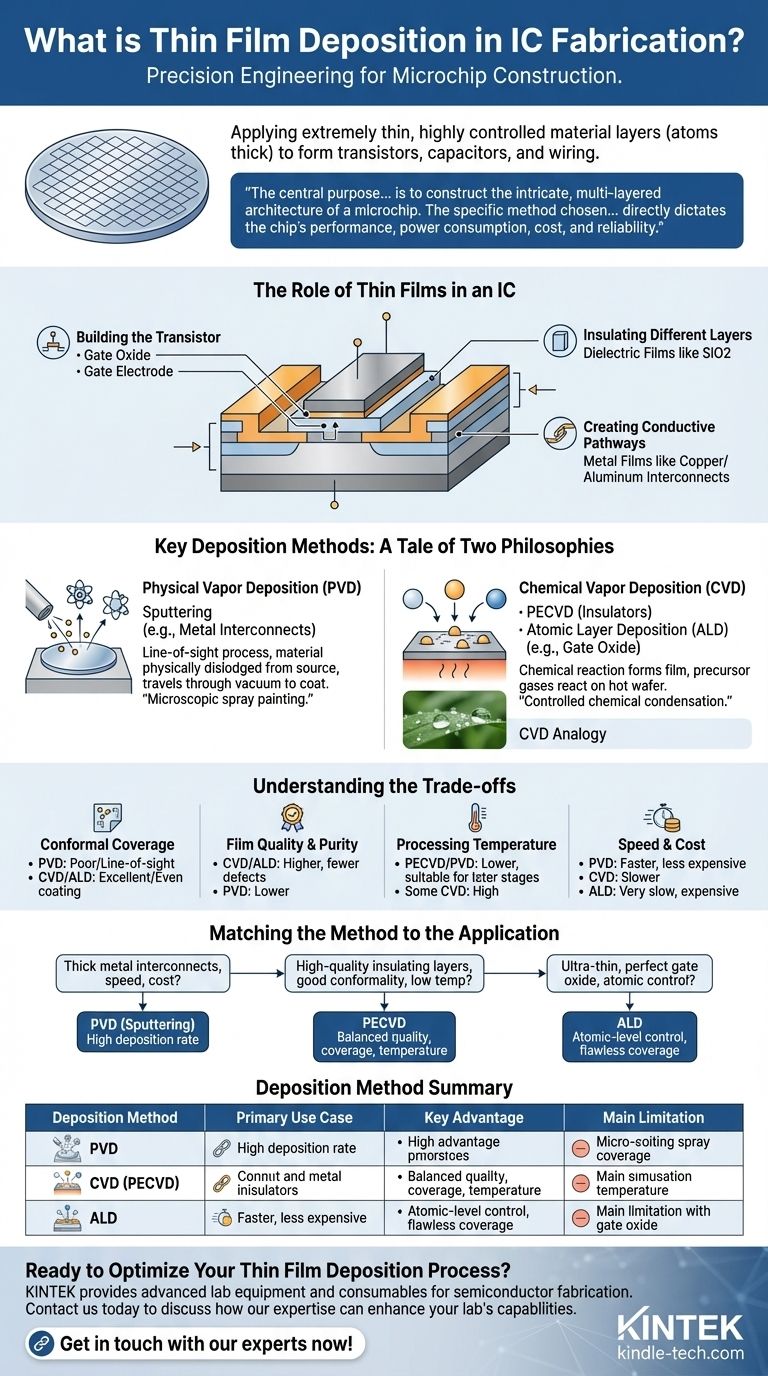

시각적 가이드
