경화로의 온도는 하나의 특정 값이 아닙니다. 이는 처리되는 금속의 화학적 조성에 전적으로 의존하는 정밀한 변수입니다. 가장 일반적인 적용 분야인 강철의 경우 이 온도는 일반적으로 780°C에서 900°C(1435°F에서 1650°F) 사이이지만, 특수 공구강 및 합금의 경우 최대 1300°C(2400°F)까지 확장될 수 있습니다. 정확한 온도는 담금질 전에 금속의 내부 결정 구조에 특정 변화를 주기 위해 선택됩니다.
경화의 핵심 원리는 단순히 금속을 뜨겁게 하는 것이 아닙니다. 특정 합금을 정밀한 임계 온도로 가열하고, 그 상태를 유지하여 완전한 내부 변형을 달성한 다음, 급속 냉각하여 새로운 더 단단한 구조를 고정하는 것입니다.
경화 온도의 과학
단일 답변이 없는 이유를 이해하려면 가열 공정의 목표를 이해해야 합니다. 용광로의 역할은 담금질로 알려진 급속 냉각 단계를 위해 금속을 준비하는 것입니다.
강철에서 탄소의 역할
강철의 경우 경화 온도는 주로 탄소 함량에 따라 결정됩니다. 열은 탄소 및 기타 원소를 오스테나이트로 알려진 특정 결정 구조에 용해시키는 데 사용됩니다.
이 오스테나이트 상태는 경화에 필요한 전제 조건입니다. 온도가 너무 낮으면 오스테나이트로의 변태가 불완전하여 연한 부분이 생깁니다. 너무 높으면 강철의 내부 결정립이 너무 커져 부서지기 쉽습니다.
야금학적 로드맵: 상 다이어그램
야금학자들은 철-탄소 상 다이어그램이라는 도구를 사용하여 올바른 온도를 결정합니다. 이 다이어그램은 주어진 온도와 탄소 함량에서 강철의 내부 구조를 보여줍니다.
핵심은 강철을 상부 임계 온도(다이어그램에서 A3 또는 Acm으로 표시됨) 바로 위로 가열하는 것입니다. 이것은 구조가 완전히 오스테나이트화되고 담금질 준비가 되는 지점입니다.
강철의 일반적인 온도 범위
특정 합금에 대한 데이터시트가 항상 확실한 출처이지만, 일반적인 범위는 좋은 참조 프레임을 제공합니다.
- 중탄소강 (예: 1045, 4140): 이들은 일반적으로 820°C에서 870°C (1500°F - 1600°F) 사이에서 경화됩니다. 이들은 경도와 인성의 좋은 균형을 제공합니다.
- 고탄소강 (예: 1095, W1): 이 강철은 일반적으로 780°C에서 820°C (1435°F - 1510°F)의 약간 낮은 온도를 필요로 합니다. 낮은 온도는 결정립 성장을 제어하는 데 도움이 되며, 이는 이러한 더 부서지기 쉬운 합금에서 중요합니다.
- 합금 공구강 (예: A2, D2): 이러한 복잡한 합금에는 크롬 및 몰리브덴과 같은 원소가 포함되어 있으며, 이러한 원소를 적절히 용해시키기 위해 종종 925°C에서 1070°C (1700°F - 1960°F)의 더 높은 온도를 필요로 합니다.
절충점과 중요한 요소 이해
올바른 온도를 달성하는 것은 공정의 일부일 뿐입니다. 성공적인 경화 작업에는 여러 가지 다른 요소도 똑같이 중요합니다.
과열의 위험
강철을 임계 온도보다 훨씬 높게 가열하면 과도한 결정립 성장이 발생합니다. 큰 내부 결정립은 금속 내에 약한 면을 만들어 인성이 크게 손실되고 최종 부품이 부서지기 쉽고 균열이 발생하기 쉽습니다.
불충분한 유지 시간의 문제
유지 시간은 금속을 목표 온도에서 유지하는 과정입니다. 단순히 온도에 도달하는 것만으로는 충분하지 않습니다. 열이 완전히 침투하고 부품의 단면 전체에 걸쳐 오스테나이트로의 내부 변태가 균일하게 이루어지도록 재료를 충분히 오랫동안 유지해야 합니다. 불충분한 유지 시간은 불균일한 경도의 주요 원인입니다.
담금질은 가열을 따릅니다
가열의 전체 목적은 담금질을 준비하는 것입니다. 이 냉각 공정의 속도가 최종 경도를 결정합니다. 담금질제(물, 오일 또는 공기)의 선택은 강철 유형 및 사용된 오스테나이트화 온도와 직접적으로 관련됩니다.
목표에 맞는 올바른 선택
올바른 경화 온도를 결정하려면 먼저 재료와 목표를 정의해야 합니다.
- 주요 초점이 특정 알려진 합금인 경우: 항상 제조업체 또는 공급업체의 기술 데이터시트를 참조하십시오. 이는 해당 재료의 열처리 프로토콜에 대한 유일한 진실의 원천입니다.
- 주요 초점이 공구의 경도 극대화인 경우: 데이터시트의 권장 온도를 사용하고, 완전한 마르텐사이트 변태를 달성하기 위해 철저한 유지 시간과 가장 빠른 적절한 담금질을 따르십시오.
- 주요 초점이 구성 요소의 경도와 인성의 균형을 맞추는 경우: 권장 경화 온도로 시작하되, 후속 템퍼링 공정에 세심한 주의를 기울이십시오. 템퍼링은 약간의 경도를 희생하여 취성을 줄이는 데 사용됩니다.
궁극적으로 경화를 마스터하는 것은 정밀한 온도 제어를 사용하여 재료의 최종 성능을 결정하는 것입니다.
요약표:
| 강철 유형 | 일반적인 경화 온도 범위 (°C) | 일반적인 경화 온도 범위 (°F) |
|---|---|---|
| 중탄소강 (예: 1045, 4140) | 820°C - 870°C | 1500°F - 1600°F |
| 고탄소강 (예: 1095, W1) | 780°C - 820°C | 1435°F - 1510°F |
| 합금 공구강 (예: A2, D2) | 925°C - 1070°C | 1700°F - 1960°F |
완벽한 재료 경도와 성능을 달성할 준비가 되셨습니까?
정밀한 온도 제어는 성공적인 열처리의 기초입니다. KINTEK은 야금학자, 엔지니어 및 제조 실험실을 위해 설계된 고성능 경화로 및 실험실 장비를 전문으로 합니다. 당사의 솔루션은 오스테나이트화 및 담금질과 같은 중요한 공정을 마스터하는 데 필요한 정확성과 신뢰성을 제공합니다.
귀하의 특정 합금 및 경화 목표에 적합한 장비를 선택하는 데 도움을 드리겠습니다. 오늘 전문가에게 연락하여 맞춤형 상담을 받으십시오!

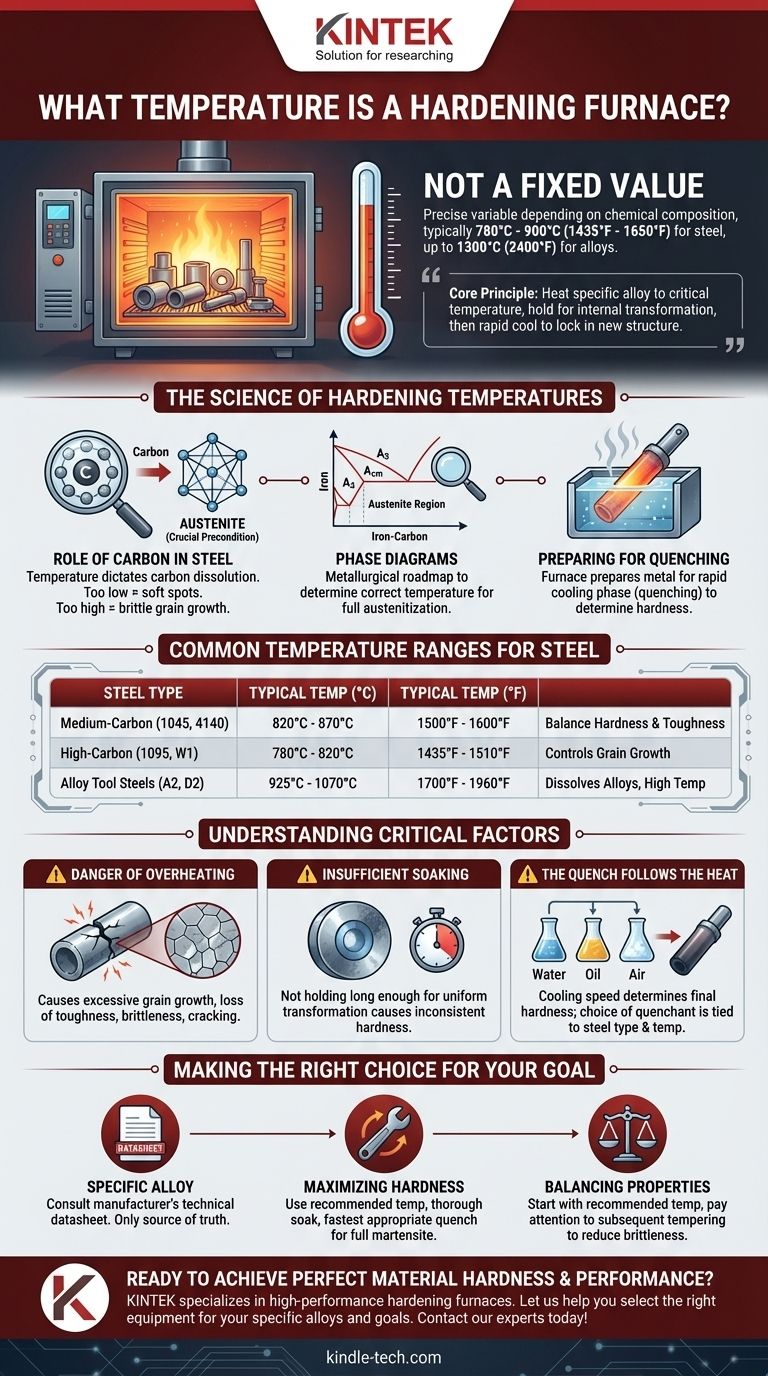

시각적 가이드
관련 제품
- 수직 실험실 석영 튜브 퍼니스 튜브형 퍼니스
- 1400℃ 실험실용 알루미나 튜브 머플로
- 알루미나 튜브가 있는 1700℃ 실험실 석영 튜브 퍼니스 튜브 퍼니스
- 진공 열처리로 및 부유 유도 용해로
- 실험실 머플로 오븐 퍼니스 하부 리프팅 머플로 퍼니스
