Warm Isostatic Press 소개
WIP( Warm Isostatic Press )는 열과 압력의 조합을 사용하여 고품질 부품을 만드는 일종의 등압 프레스입니다. WIP 공정에는 유연한 금형 내부에 부품을 배치한 다음 기체 또는 액체 매체로 채우는 작업이 포함됩니다. 그런 다음 금형은 높은 압력과 온도에 노출되어 매체가 부품 주위로 고르게 흐르고 모든 면에 균일한 압력이 가해집니다. WIP는 정밀한 성형과 고밀도가 요구되는 세라믹, 복합재 및 기타 고성능 재료 생산에 일반적으로 사용됩니다. CIP(냉간 등압 프레스) 및 HIP(열간 등압 프레스)와 비교하여 WIP는 복잡한 형상과 최적의 재료 특성을 가진 부품을 생산하기 위한 보다 비용 효율적이고 시간을 절약하는 솔루션을 제공합니다.
목차
냉간, 온간, 열간 등압 프레스의 차이점
등방압 프레싱은 세라믹, 금속, 복합재 등 다양한 재료를 제조하는 데 사용되는 널리 사용되는 기술입니다. 밀폐된 용기를 통해 재료에 균일한 압력을 가하여 재료의 밀도, 구조 및 특성을 향상시키는 방법입니다. 등방성 프레싱에는 냉간, 온간, 온기의 세 가지 유형이 있습니다. 이들 사이의 주요 차이점은 성형 및 경화 중에 작동하는 온도입니다.
CIP(냉간 등방압 프레스)
냉간 정수압 프레스는 실온 환경에서 사용되며 세라믹, 금속 분말 등과 같이 온도에 민감한 재료에 적합합니다. 이 방법은 실온에서 밀폐된 용기를 통해 재료에 균일한 압력을 가하는 것을 기반으로 합니다. CIP는 모든 방향에서 균일한 강도, 균일한 밀도, 형상 유연성을 얻을 수 있는 장점이 있습니다.
WIP(온간 등방압 프레스)
WIP(온간 등압 성형)는 가열 요소를 포함하는 CIP(냉간 등압 성형)의 변형입니다. 따뜻한 물이나 이와 유사한 매체를 사용하여 분말 제품에 모든 방향에서 균일한 압력을 가하는 방법입니다. WIP는 CIP와 Hot Isostatic Press(HIP) 간의 탁월한 절충안입니다. 이는 더 넓은 범위의 재료를 수용할 수 있고 HIP보다 에너지 요구량이 낮지만 CIP보다 더 나은 기계적 특성과 더 높은 밀도를 제공합니다. WIP는 특별한 온도 요구 사항이 있거나 실온에서 성형할 수 없는 분말, 바인더 및 기타 재료에 일반적으로 사용됩니다.
열간 등방압 프레스(HIP)
열간 등압 프레스는 고온에서 작동하며 금속 및 합금과 같이 고온 요구 사항이 있는 재료에 적합합니다. 이 방법은 고온에서 밀폐된 용기를 통해 재료에 균일한 압력을 가하는 것을 기반으로 합니다. HIP는 내부 기공을 없애고 충격저항성, 연성, 피로강도 등 기계적 성질을 향상시키며 균일한 미세구조를 제공하는 장점이 있다. HIP는 또한 분말 또는 고체 형태의 유사하거나 다른 재료의 확산 결합을 가능하게 합니다.
결론적으로, 각 유형의 등방압 성형 방법에는 장단점이 있으며, 적절한 방법의 선택은 분말 재료의 특성과 성형 효과의 요구 사항에 따라 달라집니다. CIP, WIP, HIP의 차이점을 고려함으로써 제조업체는 업계의 높은 표준을 충족하는 고품질 제품을 생산할 수 있습니다.
Warm Isostatic Press의 장점
WIP(Warm Isostatic Press)는 다양한 산업 분야에서 점점 인기를 얻고 있는 다목적 장비입니다. WIP를 사용하면 다음과 같은 이점이 있습니다.
1. 높은 성형 품질과 효율성
WIP의 주요 이점 중 하나는 높은 성형 품질과 효율성을 보장하는 능력입니다. 장비는 챔버 내부의 온도와 압력을 균일하게 유지할 수 있어 성형 재료의 밀도와 모양을 일정하게 유지하는 데 도움이 됩니다. 이는 소결과 같은 성형 후 처리가 필요하지 않아 시간과 비용이 절약됩니다.
2. 광범위한 재료 가공
WIP는 세라믹, 금속, 복합재 등 광범위한 재료를 가공하는 데 사용할 수 있습니다. 따라서 항공우주, 자동차, 의료기기 등 다양한 산업 분야에서 활용도가 높은 옵션입니다.
3. 친환경 옵션
WIP를 사용하면 성형 과정에서 발생하는 폐기물의 양을 줄이는 데 도움이 되며 이는 환경 친화적인 선택입니다. 이는 WIP를 사용하면 폐기물을 발생시키는 소결과 같은 성형 후 처리가 필요하지 않기 때문입니다.
4. 향상된 기계적 특성
WIP는 성형 재료의 기계적 특성을 향상시킬 수 있습니다. WIP에서는 밀도와 형상이 균일한 고품질의 금형을 얻을 수 있기 때문입니다. 결과적으로 더 높은 품질의 완제품이 탄생하게 됩니다.
5. 생산비 절감
WIP를 사용하면 생산 비용이 절감될 수 있습니다. 이는 WIP를 사용하면 소결과 같은 성형 후 처리가 필요하지 않기 때문입니다. 또한 WIP는 고품질 금형을 달성할 수 있어 추가 가공 단계의 필요성이 줄어듭니다.
결론적으로 Warm Isostatic Press를 사용하면 정밀 제조에 의존하는 기업에 귀중한 투자가 될 수 있는 여러 가지 이점이 있습니다. 높은 성형 품질부터 생산 비용 절감까지, WIP는 성형 공정의 품질과 효율성을 크게 향상시킬 수 있습니다.
고품질 단일체 다층 세라믹을 위한 따뜻한 등압 라미네이터
Warm Isostatic Laminator는 WIP(Warm Isostatic Press) 프로세스의 필수 부분입니다. 세라믹 재료를 적층하고 압축하여 모놀리식 다층 세라믹 구조를 형성하는 데 사용됩니다. WIP 공정은 세라믹 제품이 높은 밀도, 균일한 미세 구조 및 우수한 기계적 특성을 갖도록 보장합니다. 고품질 단일체 다층 세라믹을 위한 Warm Isostatic Laminator를 사용하는 단계는 다음과 같습니다.

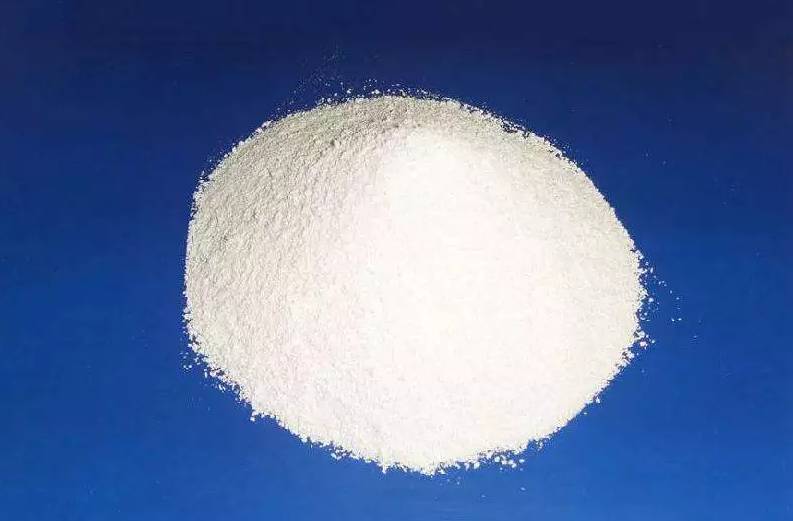

1단계: 세라믹 재료의 준비
Warm Isostatic Laminator를 사용하기 전에 세라믹 재료를 준비해야 합니다. 재료는 일반적으로 분말 형태이며 바인더와 혼합되어 슬러리를 형성합니다. 그런 다음 슬러리를 주형에 부어 성형체를 형성합니다.
2단계: 세라믹 재료의 적층
그런 다음 성형체를 함께 쌓아 모놀리식 다층 구조를 형성합니다. 레이어는 최종 제품의 원하는 모양과 크기를 만드는 방식으로 배열됩니다. 레이어는 용도에 따라 재질과 두께가 다를 수 있습니다.
3단계: 세라믹 재료의 압축
그린 바디가 쌓이면 Warm Isostatic Laminator에 배치됩니다. 라미네이터는 밀폐된 챔버의 세라믹 재료에 압력과 열을 가합니다. 압력과 열로 인해 분말이 조밀하고 고품질의 세라믹 구조로 통합됩니다. 라미네이터는 층이 고르고 균일하게 압축되도록 하여 밀도가 높고 미세 구조가 균일한 모놀리식 다층 구조를 생성합니다.
4단계: 바인더 제거
압축 공정 후에도 세라믹 구조물에는 여전히 바인더가 포함되어 있습니다. 그런 다음 구조물을 가열하여 결합제를 제거하고 세라믹 재료를 함께 소결합니다. 소결 공정을 통해 고강도, 경도, 내마모성 등 우수한 기계적 특성을 지닌 세라믹 제품이 탄생합니다.
Warm Isostatic Laminator는 폐기물을 최소화하고 에너지 소비를 줄이면서 고품질 세라믹 제품을 생산하기 위한 WIP 공정의 필수 부분입니다. 이는 중요한 응용 분야에 고품질 세라믹이 필요한 항공 우주, 전자 및 의료 기기와 같은 산업에서 널리 사용됩니다. Warm Isostatic Laminator의 도움으로 제조업체는 다른 성형 방법으로는 달성하기 어려운 복잡한 형상을 생산할 수 있습니다.
결론적으로 Warm Isostatic Laminator는 고품질 단일체 다층 세라믹을 생성하기 위한 WIP 공정의 중요한 구성 요소입니다. 라미네이터는 세라믹 재료를 균일하게 쌓고 압축하여 조밀하고 고품질의 제품을 만드는 데 사용됩니다. 위에서 설명한 단계를 따르면 제조업체는 세라믹 제품이 최고 수준의 품질과 효율성을 충족하는지 확인할 수 있습니다.

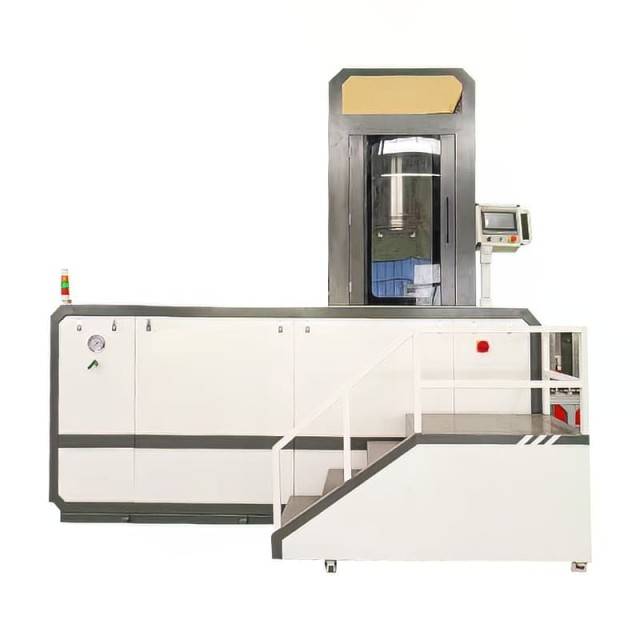

Warm Isostatic Press의 작동 방식
WIP(온간 등압 프레스)는 고온과 압력을 사용하여 재료를 압축하고 복잡한 모양과 디자인으로 성형하는 실험실 장비입니다. WIP는 재료를 금형에 넣은 다음 밀봉된 챔버의 금형에 열과 압력을 가하는 방식으로 작동합니다. 이 공정은 재료의 공극이나 결함을 제거하여 보다 일관되고 내구성이 뛰어난 제품을 만드는 데 도움이 됩니다.
1단계: 재료 로드
WIP 사용의 첫 번째 단계는 재료를 금형에 넣는 것입니다. 재료는 분말, 프리폼 또는 고체 블록 형태일 수 있습니다. 금형은 처리되는 재료에 따라 흑연, 세라믹 또는 금속으로 만들어질 수 있습니다.
2단계: 챔버 밀봉
금형에 재료가 로드되면 이를 WIP 챔버 내부에 배치합니다. 그런 다음 공정 중에 가스가 빠져나가는 것을 방지하기 위해 챔버를 단단히 밀봉합니다. 밀봉 공정은 가열과 가압이 효과적으로 수행되도록 하는 데 중요합니다.
3단계: 챔버 가열
다음 단계는 챔버를 필요한 온도로 가열하는 것입니다. 온도와 가열 속도는 공정 성공에 중요한 요소입니다. 온도는 처리되는 재료의 녹는점 이상으로 설정되는 경우가 많습니다. 이는 재료가 플라스틱이 되어 쉽게 모양을 만들 수 있도록 하기 위한 것입니다.
4단계: 압력 가하기
원하는 온도에 도달하면 금형에 압력이 가해집니다. 압력은 모든 방향으로 균일하게 가해지며, 이를 등정압이라고 합니다. 이로 인해 재료가 "플라스틱"이 되어 차압 하에서 공극이 붕괴될 수 있습니다. 공극 확산의 표면은 함께 결합되어 결함을 효과적으로 제거하고 거의 이론적인 밀도를 달성합니다.
5단계: 챔버 냉각
지정된 시간 동안 필요한 압력과 온도가 유지된 후 챔버는 실온으로 냉각됩니다. 이는 재료에 대한 열충격을 방지하기 위해 천천히 수행됩니다. 냉각 속도 역시 재료의 최종 특성에 영향을 미치는 중요한 요소입니다.
결론적으로, 온간 등압 프레스를 사용하면 성형 공정의 품질과 효율성을 크게 향상시킬 수 있습니다. WIP는 금속, 세라믹, 복합재 등 다양한 재료와 함께 사용할 수 있어 다양한 응용 분야에 사용할 수 있는 다목적 도구입니다. 그러나 최상의 결과를 얻으려면 적절한 재료와 금형 설계를 신중하게 선택하고 장비 작동 및 유지 관리에 대한 제조업체의 지침을 따르는 것이 중요합니다.
Warm Isostatic Press의 작동 온도 범위
WIP(Warm Isostatic Press)는 높은 압력과 온도를 사용하여 재료를 원하는 모양으로 압축하고 통합하는 기술입니다. WIP의 작동 온도 범위는 효율성에 매우 중요합니다. WIP의 온도 범위는 일반적으로 100°C~200°C입니다.
이상적인 온도 범위
이 온도 범위는 세라믹, 금속, 폴리머와 같은 재료에 이상적입니다. 온도 범위의 더 높은 끝은 원하는 특성을 달성하기 위해 높은 온도가 필요한 고성능 재료에 적합합니다. WIP 공정은 또한 최종 제품의 다공성과 공극을 제거하는 데 도움이 되어 고품질의 효율적인 성형이 가능합니다.
WIP 혜택
WIP 공정은 복잡한 형상을 생성하고 재료 특성을 개선하며 결함을 제거하는 능력을 포함하여 많은 이점을 가지고 있습니다. 넓은 작동 온도 범위를 갖춘 WIP는 항공우주, 자동차, 의료 장비를 포함한 다양한 산업에서 사용할 수 있는 다용도 도구입니다.
온도 제어
WIP의 온도 범위는 일반적으로 100~200°C 사이의 온도에서 압력 전달 매체로 특수 액체나 가스를 사용하여 제어할 수 있습니다. 매체는 정밀한 온도 제어가 필요할 때 고압 실린더 외부 또는 고압 실린더 내부에서 가열될 수 있습니다. 정밀한 온도 제어가 필요한 경우 열 발생기를 사용하여 고압 실린더 내부에서 매체를 가열할 수도 있습니다. 공급 탱크에서 가열된 오일은 일반적으로 오일 온도를 안정적인 수준으로 유지하는 데 사용되거나 공정 요구 사항에 따라 가열 및 냉각됩니다.
성형 품질을 위한 적절한 온도 제어의 중요성
온도 제어는 성형 공정의 성공을 보장하는 중요한 요소입니다. 금형 재료는 성형되기 전에 올바른 상태에 있어야 하며, 이를 위해서는 적절한 온도 제어가 필수적입니다.
부적절한 온도 조절의 영향
온도가 너무 낮으면 재료가 부서지기 쉽고 갈라지기 쉽습니다. 반면, 온도가 너무 높으면 소재가 너무 부드러워지거나 심지어 녹아서 성형에 적합하지 않을 수 있습니다. 따라서 원하는 품질을 얻으려면 금형 재료의 정확한 온도 범위를 유지하는 것이 중요합니다.
적절한 온도 조절의 이점
적절한 온도 관리는 성형품의 품질을 보장할 뿐만 아니라 성형 공정의 Cycle Time을 단축시켜 효율성을 높이는 데에도 도움이 됩니다. 온도 제어가 올바르게 유지되면 성형 제품의 품질이 높아지고 요구되는 표준을 충족하게 됩니다.
성형 품질 및 효율성 보장을 위한 팁
WIP(온간 등압 프레스)를 사용하여 고품질 성형 제품을 제조하려면 세부 사항에 세심한 주의를 기울이고 특정 지침을 준수해야 합니다. 다음은 WIP를 통해 성형 품질과 효율성을 보장하기 위한 몇 가지 필수 팁입니다.
올바른 유형의 WIP 선택
첫 번째이자 가장 중요한 팁은 특정 성형 프로젝트에 적합한 WIP 유형을 선택하는 것입니다. WIP는 최적의 성형 조건을 보장하기 위해 적절한 압력과 온도 제어 기능을 갖추고 있어야 합니다. 제품의 크기와 모양, 성형되는 소재의 종류, 필요한 성형 압력과 온도 등의 요소를 반드시 고려하십시오.
재료를 올바르게 준비하십시오
성공적인 성형을 위해서는 재료를 올바르게 준비하는 것이 중요합니다. 여기에는 재료가 깨끗하고 오염 물질이 없는지 확인하는 것뿐만 아니라 성형 공정 중에 재료를 적절한 온도와 압력 수준으로 유지하는 것도 포함됩니다. 재료의 불순물이나 불일치는 최종 제품의 품질에 영향을 미칠 수 있습니다.
성형 공정을 면밀히 모니터링
또한 재료가 올바르게 성형되었는지 확인하고 필요한 조정을 수행하기 위해 성형 공정을 면밀히 모니터링하는 것도 중요합니다. 여기에는 정기적으로 압력과 온도 수준을 확인하고 제품이 원하는 모양과 크기로 성형되고 있는지 확인하는 것이 포함됩니다. 원하는 결과에서 벗어나는 경우 즉시 해결해야 합니다.
WIP의 정기 유지보수 및 청소
마지막으로, WIP가 올바르게 작동하고 고품질 성형 제품을 일관되게 생산하려면 WIP를 정기적으로 유지 관리하고 청소하는 것이 필수적입니다. 여기에는 오염 물질 축적을 방지하고 모든 부품이 올바르게 작동하는지 확인하기 위해 금형과 챔버를 정기적으로 청소하는 것이 포함됩니다. 제품이나 장비의 손상을 방지하기 위해 오작동이나 결함이 있는 경우 즉시 해결해야 합니다.
결론적으로 제조업체는 이러한 팁을 따르면 WIP가 최대 효율로 작동하고 고품질 성형 제품을 일관되게 생산하도록 보장할 수 있습니다. 최적의 결과를 얻으려면 적절한 재료 준비, 성형 공정의 면밀한 모니터링, 장비의 정기적인 유지 관리 및 청소가 필수적입니다. 특정 성형 프로젝트에 적합한 유형의 WIP를 선택하는 것도 성형 품질과 효율성을 보장하는 데 중요합니다.
결론
결론적으로 WIP(Warm Isostatic Press)는 고품질 단일체 다층 세라믹 성형 및 분말 야금(PM) 성형 공정을 위한 효율적이고 신뢰할 수 있는 방법입니다. WIP의 작동 온도 범위는 200~1400°C이며 적절한 온도 제어는 성형 품질에 매우 중요합니다. WIP는 균일한 치밀화, 향상된 기계적 특성, 향상된 표면 마감과 같은 다양한 이점을 제공합니다. 성형 품질과 효율성을 보장하기 위한 팁을 따르면 WIP는 제조업체가 원하는 제품 품질을 달성하고 생산 비용을 절감하는 데 도움이 될 수 있습니다.
