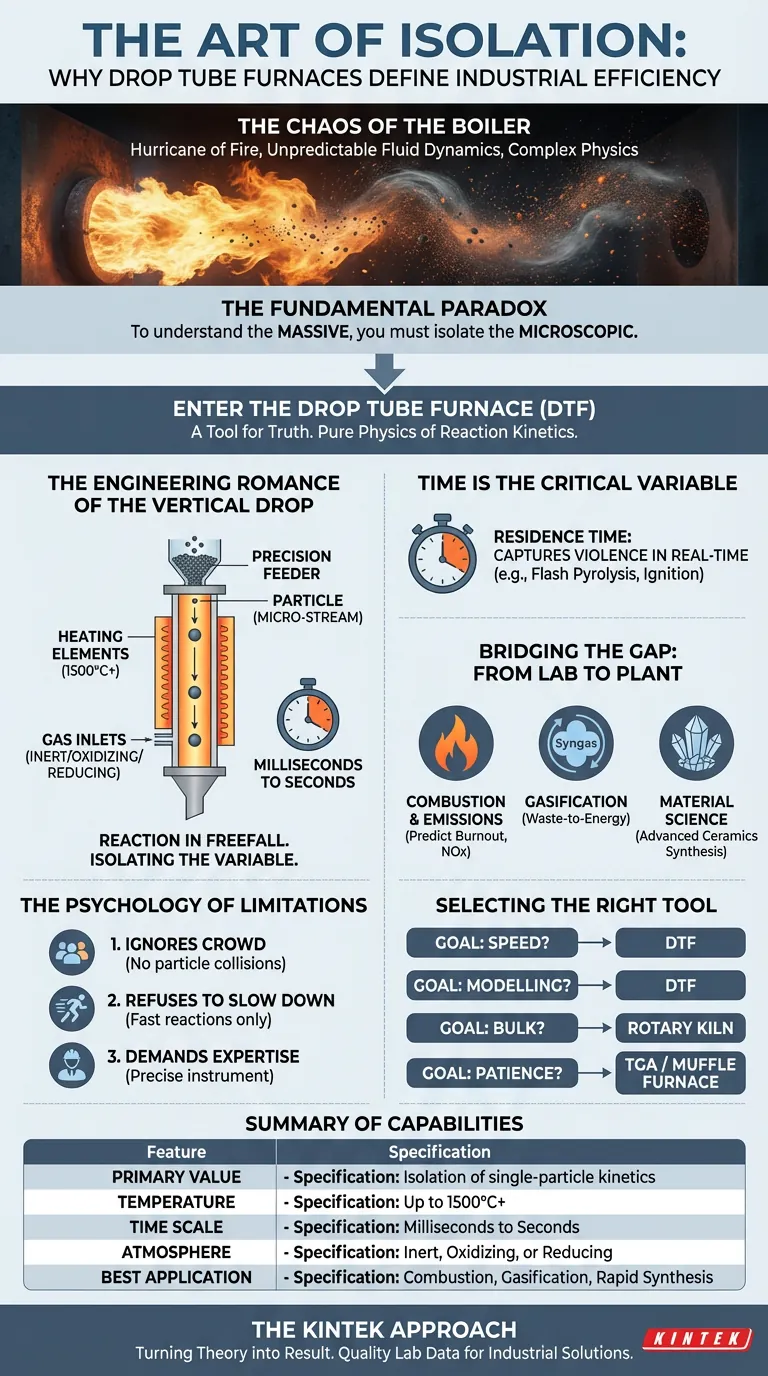

고립의 기술: 왜 드롭 튜브 퍼니스가 산업 효율성을 정의하는가

보일러의 혼돈

상업용 발전소의 연소실 안에 서 있다고 상상해 보세요. 그것은 불의 허리케인입니다.

수백만 개의 연료 입자가 난류 속에서 소용돌이치고 있습니다. 열전달은 비선형적입니다. 유체 역학은 예측할 수 없습니다. 이러한 환경에서 단일 입자의 물리학을 이해하려고 노력하는 것은 토네이도 속에서 나비의 공기 역학을 연구하려고 노력하는 것과 같습니다.

그러나 그 거대한 시스템의 효율성은 그 단일 입자에 일어나는 일에 전적으로 달려 있습니다.

이것은 근본적인 엔지니어링 역설을 만듭니다: 거대한 것을 이해하려면 미세한 것을 고립시켜야 합니다.

드롭 튜브 퍼니스(DTF)를 소개합니다.

이것은 생산을 위한 도구가 아닙니다. 진실을 위한 도구입니다. 산업 세계의 난류와 소음을 제거하여 반응 동역학의 순수한 물리학만 남깁니다.

핵심적으로 DTF는 중력과 타이밍에 대한 연습입니다.

이것은 특정 질문에 답하기 위해 설계된 특수 반응기입니다: 물질 조각이 정확히 1초 동안 지옥을 통과할 때 어떻게 됩니까?

디자인은 기만적으로 간단하지만 기술적으로 엄격합니다.

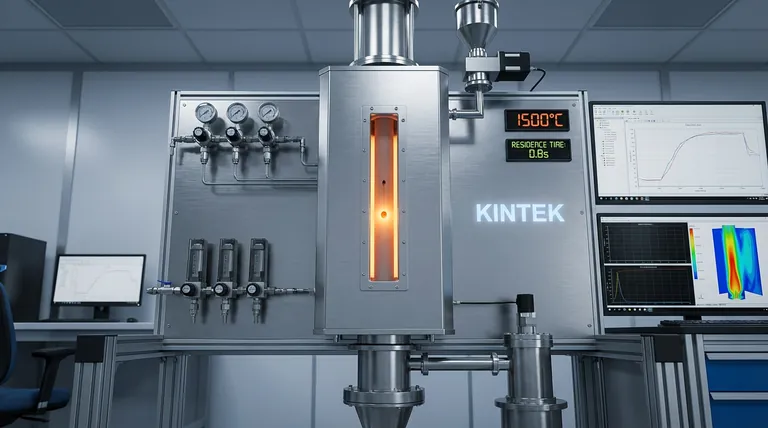

시스템의 핵심은 종종 알루미나로 만들어진 수직 세라믹 튜브입니다. 1500°C까지의 온도를 유지할 수 있는 발열체로 둘러싸여 있습니다.

이것이 무대입니다.

상단에서 정밀 공급 장치가 석탄, 바이오매스 또는 화학 전구체의 미세 분말 스트림을 도입합니다.

가스 흡입구가 신중하게 구성된 대기로 튜브를 채웁니다. 열분해를 위한 불활성 질소일 수 있습니다. 연소를 위한 산소 강화 공기일 수 있습니다.

입자가 떨어지면서 벽에 닿지 않습니다. 가스에 매달려 자유 낙하하면서 반응합니다. 이것은 유동층 또는 분쇄 연료 보일러 내부의 정확한 조건을 모방하지만, 이웃 입자의 혼란스러운 간섭은 없습니다.

엔지니어링에서 시간은 종종 제약입니다. DTF에서 시간은 결과입니다.

드롭 튜브 퍼니스의 특징은 체류 시간입니다.

중력은 시료를 밀리초에서 몇 초 동안 가열된 영역을 통해 끌어당깁니다. 이것은 플래시 열분해 또는 점화와 같은 고온 이벤트가 눈 깜짝할 사이에 발생하기 때문에 중요합니다.

이 시료를 일반 오븐에 넣으면 느린 가열 속도가 데이터를 망칠 것입니다. 플래시 연소가 아닌 느린 로스팅을 측정하게 될 것입니다.

DTF는 실시간으로 반응의 격렬함을 포착합니다.

맥락 없는 데이터는 노이즈일 뿐입니다. DTF는 세계에서 가장 큰 시스템을 구축하는 데 필요한 맥락을 제공합니다.

엔지니어는 DTF를 사용하여 50,000톤의 석탄을 구매하기 전에 특정 배치 석탄의 거동을 예측합니다. 그들은 탄화물 연소율과 NOx와 같은 오염 물질의 형성을 측정합니다.

튜브에서 산소를 제거함으로써 연구원들은 합성 가스 생성을 시뮬레이션합니다. 이것은 폐기물 에너지 부문에 매우 중요하며, 쓰레기가 분자 수준에서 연료로 변환되는 방식을 이해하는 것이 전체 공장의 설계를 결정합니다.

에너지 외에도 DTF는 첨단 세라믹을 합성하는 데 사용됩니다. 빠른 가열 및 냉각 주기는 천천히 냉각되면 더 낮은 에너지 상태로 되돌아갈 재료 상을 고정할 수 있습니다.

모든 정교한 도구에는 사각지대가 있습니다. 한계를 인정하는 것은 진지한 엔지니어의 표시입니다.

1. 군중을 무시합니다. DTF는 개인을 연구합니다. 입자 간의 충돌이나 밀집된 입자 구름 간의 열 전달을 시뮬레이션할 수 없습니다. 이상적인 모델이지 현실 시뮬레이터가 아닙니다.

2. 느려지는 것을 거부합니다. 중력을 일시 중지하도록 강요할 수 없습니다. 반응에 10분이 걸리면 DTF는 쓸모가 없습니다. 반응이 완료되기 훨씬 전에 입자는 뜨거운 영역에서 떨어져 나갈 것입니다.

3. 전문 지식을 요구합니다. 이것은 "설정하고 잊어버리는" 탁상용 오븐이 아닙니다. 가스 흐름, 공급 속도 및 수집 시스템의 정확한 보정이 필요합니다. 전문가를 위한 도구입니다.

목표를 이해하는 것이 기계를 이해하는 것보다 더 중요합니다.

아래 논리를 사용하여 DTF가 연구 목표와 일치하는지 결정하십시오:

목표는 속도입니다: 빠른 동역학(점화, 플래시 열분해)을 연구하는 경우 DTF가 유일한 선택입니다.
목표는 모델링입니다: 보일러 설계를 위한 전산 유체 역학(CFD) 소프트웨어에 데이터를 입력해야 하는 경우 DTF는 필요한 고유 입력을 제공합니다.
목표는 대량입니다: 킬로그램의 재료를 처리해야 하는 경우 중지하십시오. 회전 가마를 보세요.
목표는 인내입니다: 반응이 느린 경우(몇 시간 동안의 로스팅, 소결), TGA 또는 머플 퍼니스를 사용하십시오.
