낮은 온도에서 PECVD로 높은 증착 속도를 달성하려면, 기판으로 과도한 열 에너지를 전달하지 않으면서 플라즈마 내의 반응성 화학종의 밀도를 높여야 합니다. 이는 RF 전력 및 주파수와 같은 매개변수를 전략적으로 조작하고, 전구체 가스 흐름을 최적화하며, 경우에 따라 더 반응성이 높은 화학을 활용하여 달성됩니다. 목표는 기판의 높은 온도가 필요하지 않도록 화학 반응 자체를 더 효율적으로 만드는 것입니다.
핵심 과제는 화학 반응에 필요한 에너지와 기판에 전달되는 열 에너지를 분리하는 것입니다. PECVD의 주요 장점은 플라즈마를 사용하여 전구체 가스에 에너지를 공급함으로써 이를 수행할 수 있다는 것입니다. 가장 효과적인 전략은 매우 밀도가 높고 반응성이 높은 플라즈마를 생성하는 동시에 표면에 충돌하는 이온의 에너지를 낮게 유지하여 열 및 손상을 최소화하면서 증착 속도를 최대화하는 것입니다.
기본 원리: 표면이 아닌 가스에 에너지 공급
공정을 최적화하려면 PECVD가 애초에 저온에서 작동하는 이유를 이해하는 것이 중요합니다. 이 지식은 사용자가 수행하는 모든 조정의 기초가 됩니다.
플라즈마가 열을 대체하는 방법
전통적인 화학 기상 증착(CVD)에서는 높은 기판 온도(종종 >600°C)가 전구체 가스 분자를 분해하고 표면 반응을 유도하는 데 필요한 열 에너지를 제공합니다.
PECVD는 다른 환경을 만듭니다. 전기장(일반적으로 고주파 또는 RF)이 자유 전자에 에너지를 공급하여 플라즈마를 생성합니다. 이 고에너지 전자는 전구체 가스 분자와 충돌하여 라디칼이라고 하는 반응성이 높은 조각으로 분해합니다.
이러한 라디칼은 낮은 온도(일반적으로 <400°C)에서도 기판 표면에서 반응하여 막을 형성하도록 화학적으로 "준비"됩니다. 반응에 필요한 에너지는 기판을 가열하는 것이 아니라 플라즈마에서 나옵니다.
증착 속도 정의
증착 속도는 근본적으로 기판 표면에 도달하는 막 형성 라디칼의 유량에 의해 결정됩니다. 속도를 높이려면 이 유량을 늘려야 합니다.
증착 속도 증가를 위한 주요 제어 변수
몇 가지 공정 매개변수는 플라즈마 내 반응성 라디칼의 밀도에 직접적인 영향을 미치므로 온도를 높이지 않고도 증착 속도를 높일 수 있습니다.
RF 전력 증가
이것이 가장 직접적인 제어 방법입니다. 더 높은 RF 전력은 플라즈마 내의 전자에 더 많은 에너지를 전달합니다. 이는 전구체 가스 분자와의 충돌 빈도와 에너지를 증가시켜 반응성 라디칼 밀도를 높이고 증착 속도를 빠르게 합니다.
RF 주파수의 중요한 역할
표준 PECVD 시스템은 13.56 MHz 주파수를 사용합니다. 그러나 초고주파(VHF) 소스(예: 40-100 MHz)로 전환하는 것은 고속, 저온 증착을 위한 강력한 기술입니다.
더 높은 주파수는 전자를 가두고 에너지를 공급하는 데 더 효율적입니다. 이는 더 낮은 플라즈마 전압에서 더 밀도가 높고 분해된 플라즈마를 생성하며, 이는 기판에 충돌하는 이온의 에너지가 더 낮다는 것을 의미합니다. 결과적으로 필름 손상이나 기판 가열 가능성은 줄이면서 증착 속도는 빨라집니다.
가스 흐름 및 압력 최적화
전구체 가스의 유량을 늘리면 반응에 사용할 수 있는 "원료"가 많아져 어느 정도까지 증착 속도를 높일 수 있습니다.
그러나 압력은 신중하게 관리해야 합니다. 압력이 너무 높으면 원치 않는 기상 반응이 발생하여 플라즈마 자체 내에서 입자가 형성되고 기판 위가 아닌 곳에 침전될 수 있습니다. 이는 필름 결함의 일반적인 원인입니다.
전구체 화학 선택
전구체 가스의 선택은 상당한 영향을 미칠 수 있습니다. 일부 분자는 더 쉽게 분해되거나 더 효율적인 막 형성 라디칼을 생성합니다. 예를 들어, 실리콘 막을 증착할 때 표준 실란(SiH₄)보다 이실란(Si₂H₆)을 사용하여 더 쉽게 분해되므로 저온에서 더 높은 증착 속도를 달성하는 데 자주 사용됩니다.
상충 관계 및 한계 이해
최대 증착 속도를 추구하는 데는 결과가 따르지 않을 수 없습니다. 전문가의 조언은 잠재적인 단점을 예측하고 관리하는 데 도움이 되어야 합니다.
이온 충돌 증가 위험
RF 전력을 높이면 증착 속도는 향상되지만 기판을 때리는 이온의 에너지도 증가합니다. 이는 밀도 높은 필름을 만드는 데 도움이 될 수 있지만, 과도한 충돌은 압축 응력을 유발하거나 결함을 생성하거나 민감한 기판을 손상시킬 수 있습니다. 이것이 바로 더 높은 주파수의 플라즈마가 매우 유리한 이유입니다. 이러한 상충 관계를 완화하기 때문입니다.
기상 핵 생성(분말 형성)
매우 높은 전력과 압력에서 라디칼 밀도가 너무 높아져 기상에서 서로 반응하기 시작할 수 있습니다. 이는 챔버를 오염시키고 증착된 필름을 망치는 먼지나 분말을 생성합니다. 이는 종종 안정적인 공정 창의 상한선을 결정합니다.
속도를 위해 필름 품질 희생
빠른 증착은 때때로 원치 않는 원소(예: 질화규소 필름의 수소)를 "가두거나" 밀도가 낮고 구조적 품질이 떨어지는 필름을 생성할 수 있습니다. 증착 속도와 필름의 최종 재료 특성 사이에는 종종 직접적인 상충 관계가 있습니다.
목표에 맞는 올바른 선택
최적의 접근 방식은 필름과 기판의 특정 제약 조건에 따라 달라집니다. 귀하의 전략은 속도에 대한 요구와 필요한 필름 품질 및 기판 무결성 간의 균형을 맞추도록 조정되어야 합니다.
- 견고한 기판에서 속도를 최대화하는 데 중점을 둔다면: 기판이 추가적인 이온 에너지를 어느 정도 견딜 수 있으므로 먼저 RF 전력 및 전구체 흐름을 늘리는 데 집중하십시오.
- 민감한 기판(예: 폴리머 또는 유기 전자 장치)에 고품질 필름을 증착하는 데 중점을 둔다면: 고밀도, 저이온 에너지 플라즈마를 생성하기 위해 더 높은 주파수 소스(VHF 또는 마이크로파)를 사용하는 것을 우선시하십시오.
- 고속에서 필름 결함 또는 분말 형상에 직면한 경우: 가스 압력을 주의 깊게 줄이거나 플라즈마 펄싱을 실험하여 문제가 되기 전에 기상 반응을 중단하십시오.
궁극적으로 플라즈마의 에너지와 밀도를 제어하는 것이 빠르고 고품질이며 저온 증착을 잠금 해제하는 열쇠입니다.
요약표:
| 전략 | 주요 매개변수 | 증착 속도에 미치는 영향 |
|---|---|---|
| 플라즈마 밀도 증가 | 더 높은 RF 전력 | 라디칼 유량 및 속도를 직접적으로 증가시킴 |
| 전자 포획 향상 | 더 높은 RF 주파수(VHF) | 이온 에너지는 낮추고 플라즈마 밀도는 높임 |
| 전구체 공급 증가 | 최적화된 가스 흐름/압력 | 원료는 증가시키지만 분말 형성 위험이 있음 |
| 반응성 화학 사용 | 전구체 선택(예: Si₂H₆) | 더 빠른 막 성장을 위해 더 쉬운 분해 |
고속, 저온 증착을 위해 PECVD 공정을 최적화할 준비가 되셨습니까? KINTEK은 실험실 장비 및 소모품을 전문으로 하며, 가장 민감한 기판에서도 우수한 필름 품질을 달성하는 데 도움이 되는 전문 지식과 솔루션을 제공합니다. 귀하의 연구소 역량을 향상시킬 수 있는 방법에 대해 논의하려면 오늘 저희 전문가에게 문의하십시오!

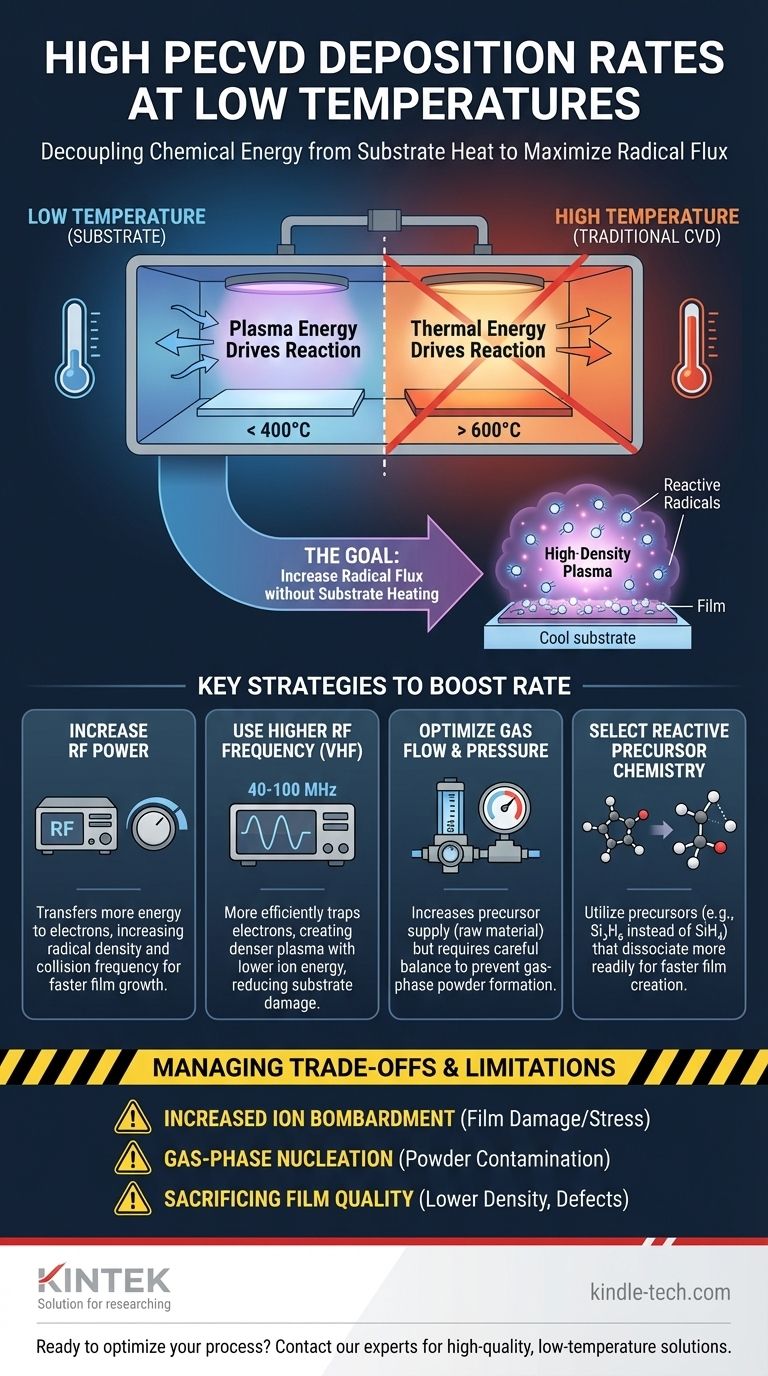

시각적 가이드
